I-PEX 82443-100B-02-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

35Pin高密度结构下，连接器公差直接影响线束装配

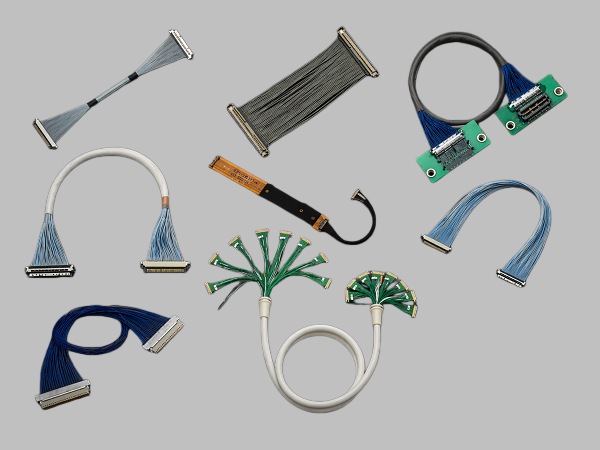

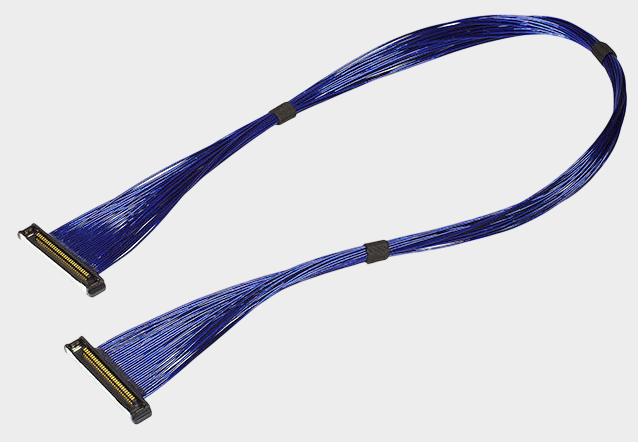

在笔记本电脑、显示模组、工业视觉设备及高速数据设备内部，极细同轴线束不仅需要满足高速信号传输要求，还需要与整机有限的安装空间精准配合。以 I-PEX CABLINE®-SS 系列为例，其连接器采用0.4mm Contact Pitch，支持35Pin规格，属于典型的高密度极细同轴线连接方案。 本次对应的极细同轴线束产品料号/型号为 I-PEX 82443-100B-02-D，采用35Pin、0.4mm间距的线材端连接器，连接器型号为 20373-R35T-06。当Pin间距只有0.4mm时，连接器塑胶主体、端子位置、线缆端接以及金属外壳等尺寸如果存在较大偏差，就可能使实际装配产生明显影响，例如插入阻力变化、连接器无法顺利到位、端子接触位置偏移，甚至造成局部受力不均。因此，对工程师而言，连接器公差并不是单独的尺寸参数，而是关系到整个极细同轴线束能否稳定装配的重要因素。

-------------------------------------------------------------------------------------------------

连接器公差不仅影响“能不能装”，还会影响接触可靠性
极细同轴线束连接器的公差主要涉及端子位置度、塑胶结构尺寸、连接器配合尺寸以及线缆端部成型尺寸等。当这些尺寸处于合理公差范围内时，公座与母座能够按照设计位置完成配合，使每一个信号Pin保持相对稳定的接触状态；如果某一尺寸出现累积偏差，就可能造成部分端子接触压力不足，或者装配时局部受力过大。CABLINE®-SS采用I-PEX W-Point双触点设计，官方说明其目的之一就是提高公座与母座之间的接触可靠性。 对于工程师来说，在验证 20373-R35T-06 配套线束时，除了确认35Pin、0.4mm间距是否一致，还需要关注端部成型、线缆排列、胶固定区域以及连接器整体尺寸是否满足原设计装配窗口。尤其是极细同轴线束端部不能简单理解为“把35根线压到连接器上”，而应将连接器、线材、端部固定和装配公差作为一个完整系统进行控制。

-------------------------------------------------------------------------------------------------

为什么连接器公差会进一步影响极细同轴线束的高速性能

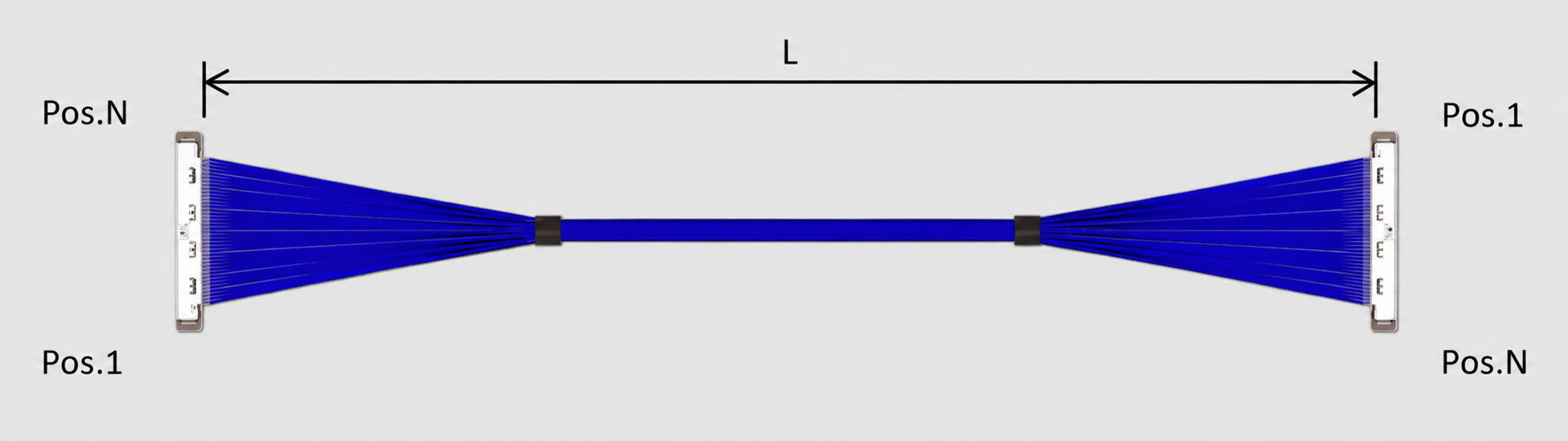

对于高速信号线束，机械公差与电气性能也存在一定关联。I-PEX官方对CABLINE®-SS的高速性能测试采用40Pin、AWG#40、45Ω、100mm极细同轴线进行验证，并给出了最高16Gbps/Lane的高速应用参考；同时官方页面列出的35Pin规格与82443线束均属于CABLINE®-SS产品体系。 在实际线束制造过程中，如果连接器端的线芯排列不均匀、端接长度偏差较大、屏蔽结构处理不一致，或者装配后线缆受到异常拉扯，都可能进一步影响阻抗连续性和信号完整性。因此，工程师在进行替代线束验证时，应同时检查机械尺寸、Pin位对应关系、线缆规格、端接质量及高速信号性能，而采购人员则应避免仅按照“Pin数+线长”判断两个产品是否可以直接替换。对于 I-PEX 82443-100B-02-D，其官方样品定义为35Pin、Micro-Coaxial 40AWG、200mm、1-N，选型时这些条件应作为基本匹配依据。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

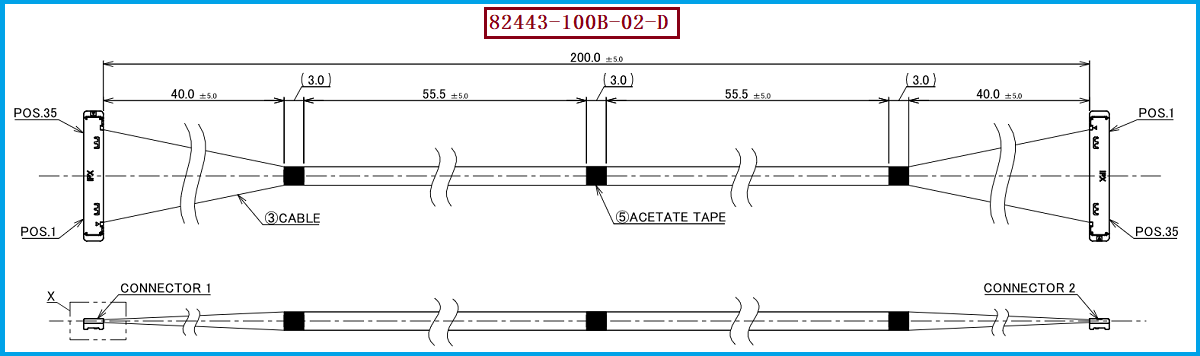

如果设备原设计使用 I-PEX 82443-100B-02-D，建议工程师和采购人员从“连接器型号—Pin数—Pitch—线材—长度—线序—装配尺寸”几个维度进行逐项确认。其中，线材端连接器为 20373-R35T-06，Pin数为 35PIN，端子间距为 0.4MM；对应的官方82443样品线束为200mm、1-N、40AWG Micro-Coaxial Cable。 在兼容替代时，应重点验证连接器配合状态、端子接触、线束端部尺寸、线序及整机装配空间，而不是仅比较外观。如果客户已经提供原线束样品或设备端连接器，我公司可根据实际应用要求进行线材规格、长度、Pin定义和端部结构匹配，我们公司可提供：I-PEX 82443-100B-02-D兼容替代线束方案，可面向研发打样、样机验证及批量采购需求进行极细同轴线束定制与生产。

-------------------------------------------------------------------------------------------------

公差控制是极细同轴线束兼容替代的重要环节
对于35Pin、0.4mm Pitch的高密度极细同轴线束而言，连接器公差会直接影响插拔配合、端子接触、线束定位以及整机装配一致性，而端部尺寸和线缆成型质量又会进一步影响线束在实际设备中的可靠工作。I-PEX 82443-100B-02-D采用35Pin、0.4mm间距的 20373-R35T-06线材端连接器，属于CABLINE®-SS系列35Pin、200mm、1-N极细同轴线束。 对于需要国产替代或第二供应商导入的项目，建议工程与采购团队以原型号规格为基础，同时验证连接器配合、公差、线序、线材及高速信号性能，从而降低因尺寸偏差导致的装配风险。我是【联邦电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。我公司可提供对应的兼容替代极细同轴线束开发与生产服务，为客户的研发验证、样品导入和批量应用提供线束方案支持。
