I-PEX 82968-100B-02-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

连接器不是“配件”，而是决定线束能否真正替代的关键环节
在高速、小型化电子设备中，极细同轴线束并不是简单地将线材两端压接上连接器即可使用。对于工程师而言，线材规格、Pin数、Pitch、出线方向、插拔结构、端子接触方式以及连接器型号之间都需要形成完整匹配；对于采购人员而言，即使线束外观、长度和Pin数相同，如果线材端连接器型号不一致，也可能出现无法正常插合、端子接触异常、结构干涉甚至高速信号性能无法满足设计要求的问题。以 I-PEX CABLINE®-SS 系列为例，其采用0.4mm Contact Pitch、Vertical Right Angle结构，并提供10Pin至50Pin等不同规格，35Pin对应的线材端连接器之一为 20373-R35T-06。因此，在寻找替代线束时，不能只按照“35Pin极细同轴线束”进行采购，而应将连接器型号作为确认兼容性的核心依据之一。

-------------------------------------------------------------------------------------------------

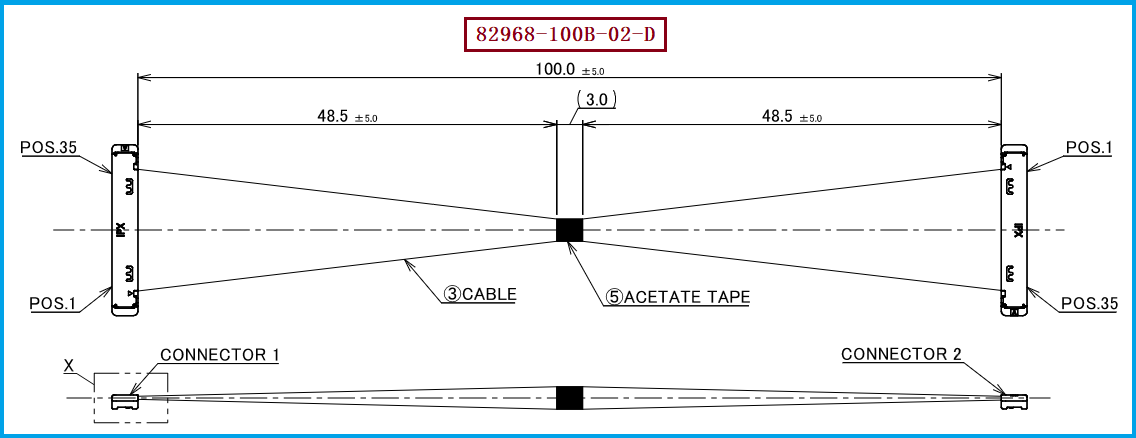

I-PEX 82968-100B-02-D：35Pin、1-N线位定义的极细同轴线束
根据 I-PEX 官方产品资料，I-PEX 82968-100B-02-D 属于 CABLINE®-SS 35Pin 极细同轴线束，官方资料对应规格为 Micro-Coaxial Cable、40AWG、长度100mm、线位定义 1-N。其中，1-N并非普通意义上的“线长或Pin数”，而是线束两端之间的线序/Pin Assignment定义，实际替代时必须与设备PCB端的信号分配保持一致。如果只确认了35Pin和100mm，却忽略1-N线序，就可能导致线束物理上能够安装，但信号对应关系与原设计不一致。与此同时，该线束配套的线材端连接器型号为 20373-R35T-06，采购或工程打样时应同时核对连接器系列、Pin数和具体料号，而不能仅凭外形判断。I-PEX官方页面也明确列出了82968-100B-02-D为35Pin、40AWG、100mm、1-N的评估线束型号。

-------------------------------------------------------------------------------------------------

为什么替代线束必须重点确认连接器匹配？
极细同轴线束的连接器匹配，本质上关系到三个层面的兼容性：首先是机械兼容，包括0.4mm间距、35Pin数量、垂直直角插拔、水平出线以及结合后的空间尺寸；其次是电气兼容，连接器端子的接触结构、线材规格及阻抗控制都会影响高速信号传输质量；最后是系统级兼容，还需要确认线位定义、屏蔽连接以及实际设备端的信号分配。CABLINE®-SS官方资料显示，该系列采用W-Point双触点设计，并可用于最高16Gbps/Lane的高速应用参考，同时支持Micro-Coaxial Cable AWG36、AWG38、AWG40及AWG42等规格；官方高速测试参考条件采用40Pin、AWG40、45Ω、100mm极细同轴线。由此可见，连接器、线材与线序并不是相互独立的参数，而是共同决定一条极细同轴线束能否正常工作的完整系统。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

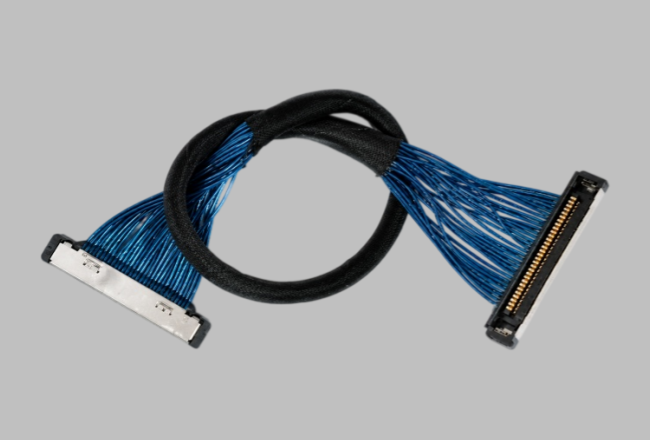

对于工程师进行替代选型时，建议先确认原线束的产品料号、Pin数、连接器型号、线材规格、长度以及线位定义，再进一步确认设备端母座型号及机械安装空间。对于本案例中的 82968-100B-02-D，核心识别信息可以归纳为：CABLINE®-SS系列、35Pin、线材端连接器 20373-R35T-06、100mm长度、1-N线位定义以及40AWG Micro-Coaxial Cable。I-PEX官方推荐料号中也明确列出35Pin Plug Housing为20373-R35T-06，对应35Pin Receptacle为20374-R35E-31，因此在进行替代开发时，应同步核对公座与板端母座的匹配关系。对于采购人员来说，若原厂线束存在交期、采购成本或供应稳定性方面的需求，可以将上述完整参数作为询价和供应商技术确认依据，而不是仅提供一个模糊的“35Pin极细同轴线”。我们公司可提供 I-PEX 82968-100B-02-D 兼容替代线束方案，可根据客户实际设备需求，对连接器、线材规格、长度及线位定义进行对应开发与生产制造。

-------------------------------------------------------------------------------------------------

从“连接器型号”入手，提高极细同轴线束替代选型准确性
对于高速电子设备而言，极细同轴线束的替代不能只关注线径、长度或Pin数，连接器型号匹配是确认兼容性的关键环节之一。以 I-PEX 82968-100B-02-D 为例，其对应CABLINE®-SS 35Pin规格，线材端使用 20373-R35T-06，线位定义为 1-N，并采用100mm、40AWG Micro-Coaxial Cable配置。工程师在设计验证阶段应重点确认机械尺寸、电气性能及线序关系，采购人员则应将完整型号与规格纳入供应商询价和替代件确认流程。我是【联邦电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。通过对“线束料号+连接器型号+Pin数+线材+长度+线位定义”的完整核对，可以降低替代线束选型错误的风险，并为国产兼容替代方案的导入提供更明确的技术依据。
