I-PEX 83021-100B-01-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

I-PEX 83021-100B-01-D是什么产品？

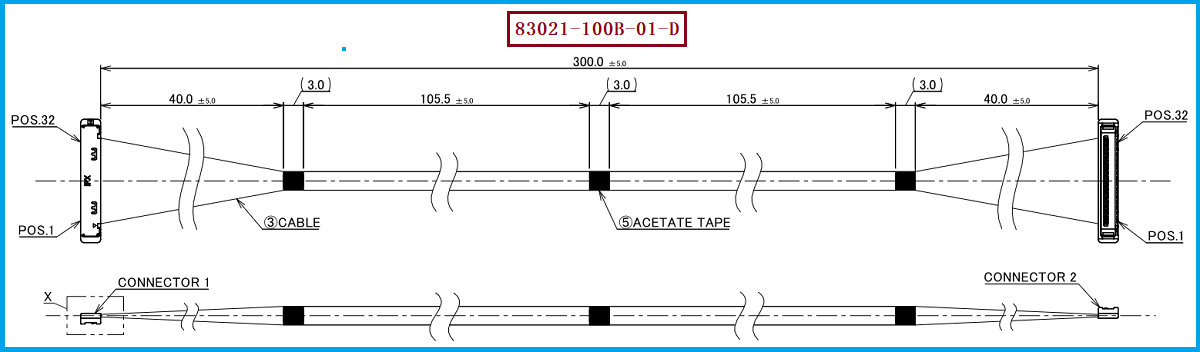

对于正在进行笔记本、显示模组、工业相机、AI视觉设备等产品开发的工程师和采购人员来说，I-PEX极细同轴线束是否能够进行国产替代，关键并不只是看连接器外观是否一致，还需要同时核对Pin数、Pitch、线径、长度、线序、连接器型号以及高速信号传输要求。本文针对的产品为 I-PEX CABLINE®-SS 32Pin极细同轴线束，产品料号为83021-100B-01-D。根据I-PEX官方资料，该型号属于32Pin、0.4mm Pitch、Micro-Coaxial Cable、AWG#40、长度300mm、1-1线序的线束产品；其线材端配套连接器型号为 20373-R32T-06。I-PEX官方产品页面同时列出了83019、83020、83021三款32Pin 1-1线束，其中对应长度分别为100mm、200mm和300mm，因此83021主要用于需要300mm线长的连接场景。

-------------------------------------------------------------------------------------------------

CABLINE®-SS 32Pin线束的核心参数怎么确认？
从工程选型角度来看，83021-100B-01-D的替代开发首先需要保证机械尺寸和线束结构一致。CABLINE®-SS采用 0.4mm Contact Pitch、Vertical Right Angle垂直直角结构，Mated Height约为1.65±0.2mm，连接器Depth为3mm，并支持32Pin规格；其极细同轴线适配AWG36、AWG38、AWG40及AWG42，其中AWG42存在特性阻抗不匹配的注意事项。对于83021这一AWG#40极细同轴线束，除了线径和300mm长度必须对应外，1-1直通线序也是替代时需要重点确认的参数，即一端Pin 1对应另一端Pin 1，依次保持对应关系。CABLINE®-SS官方还采用W-Point双触点结构，在小型化连接器基础上兼顾接触可靠性；产品页面给出的高速测试参考条件为40Pin、AWG#40、45Ω、100mm、GSSGSSG，并达到16Gbps/Lane应用参考，因此实际替代开发时应结合具体设备的速率、阻抗、线长和Pin定义进行信号完整性验证，而不能简单将16Gbps/Lane视为所有300mm线束的无条件保证值。

-------------------------------------------------------------------------------------------------

I-PEX极细同轴线束可以国产替代吗？
答案是：可以进行兼容替代开发，但应以具体料号和技术参数为依据进行验证，而不是单纯按照品牌型号进行替换。 对于采购人员而言，83021-100B-01-D国产替代的核心价值在于，在保持原有设备接口关系和安装尺寸的前提下，寻找具备稳定供货、成本优化和定制能力的极细同轴线束供应商；对于工程师而言，则需要重点确认 CABLINE®-SS 32Pin连接器匹配、线材端连接器20373-R32T-06、0.4mm Pitch、AWG#40 Micro-Coaxial Cable、300mm长度以及1-1线序，同时根据实际高速信号要求进行阻抗和信号完整性验证。I-PEX官方资料显示，CABLINE®-SS覆盖10/14/20/30/32/35/40/50Pin，并提供不同长度和1-N、1-1两种线序的Harness型号，因此实际国产替代项目应按照原始料号逐项确认，避免将相近Pin数或不同线序产品直接混用。我们公司可提供 I-PEX 83021-100B-01-D 兼容替代线束方案，可围绕客户原有连接器体系、线长、线序及极细同轴线规格进行对应开发，为工程验证、样品打样及批量采购提供替代选择。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果项目需要替代83021-100B-01-D，建议工程师和采购人员按照“连接器+线材+尺寸+线序+电气性能”进行综合确认。首先确认线材端连接器是否对应 20373-R32T-06以及32Pin结构，其次确认极细同轴线采用AWG#40并满足实际应用所需的阻抗和高速传输要求，再确认300mm实际成品长度、出线方向、安装空间及两端Pin定义。需要特别注意的是，I-PEX官方同时提供32Pin 1-N产品，其中82887、82442、82888分别对应100mm、200mm、300mm；而83019、83020、83021属于32Pin 1-1系列，因此采购替代产品时不能只看“32Pin+300mm”，还必须确认1-1还是1-N。对于高速显示、摄像头、工业视觉及其他高速数据应用，还建议在样品阶段进行导通、耐压、接触可靠性、阻抗以及高速信号完整性测试，再进入批量导入。

-------------------------------------------------------------------------------------------------

国产替代83021-100B-01-D的应用价值与总结
对于需要降低采购成本、增加供应商选择或解决原厂线束交期问题的项目，I-PEX CABLINE®-SS 83021-100B-01-D可以作为明确的国产兼容替代开发对象。该产品为 32Pin、0.4mm Pitch、AWG#40 Micro-Coaxial Cable、300mm、1-1线序，配套线材端连接器型号为 20373-R32T-06，其小型化结构适合空间受限、高速信号连接等应用。国产替代的重点不是简单复制外观，而是实现连接器匹配、线材规格、长度、线序、机械尺寸和电气性能的综合对应。通过针对具体料号进行样品验证和参数确认，可为工程师提供更灵活的替代开发路径，也能为采购人员提供国产供应链选择。我是【联邦电子产品网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时联系：尹经理 18013280527（微信同号）。总体而言，I-PEX极细同轴线束可以进行国产兼容替代，关键在于按照原型号进行一对一技术参数核对和验证。
