I-PEX 83020-100B-01-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

确认极细同轴线束规格，不能只看Pin数和线长
对于工程师和采购人员来说，极细同轴线束选型时，最容易出现的问题就是只确认“多少Pin、多少毫米”，却忽略连接器型号、Pitch、线材规格以及线序等关键参数。以本次I-PEX CABLINE®-SS 83020-100B-01-D为例，该产品为32Pin、0.4mm Pitch、200mm长度、1-1线序、Micro-Coaxial AWG#40极细同轴线束，线材端使用的连接器型号为20373-R32T-06。I-PEX官方资料显示，CABLINE®-SS采用0.4mm间距、Vertical Right Angle结构，支持10/14/20/30/32/35/40/50Pin，并支持AWG36、AWG38、AWG40、AWG42等Micro-Coaxial Cable规格。 因此，判断一款极细同轴线束的规格是否匹配，至少需要同时核对产品料号、Pin数、Pitch、线长、线序、连接器型号以及AWG线规，不能仅凭外观或Pin数量进行替换。

-------------------------------------------------------------------------------------------------

以83020-100B-01-D为例，规格确认要落实到连接器和线材

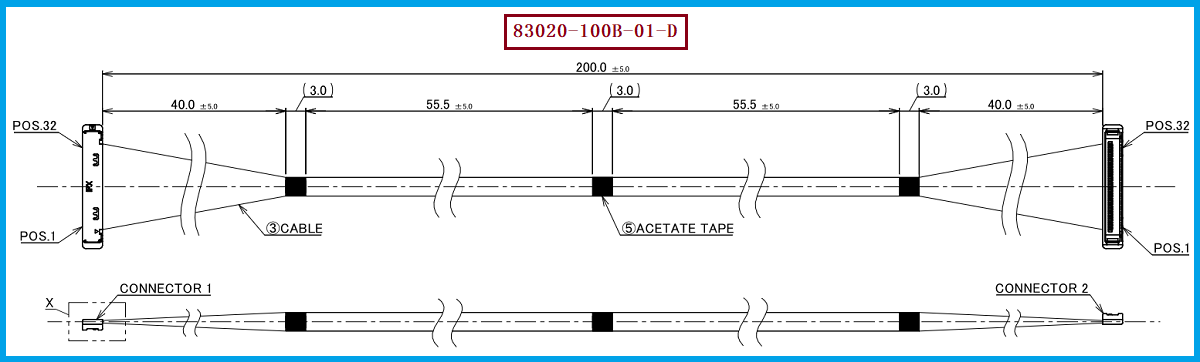

对于I-PEX 83020-100B-01-D，工程端进行BOM确认或采购询价时，可以将规格理解为一个完整组合：CABLINE®-SS 32Pin + 0.4mm Pitch + 200mm + 1-1 + Micro-Coaxial AWG#40。其中，线材端连接器采用20373-R32T-06，该型号对应CABLINE®-SS 32Pin Plug Housing；I-PEX官方推荐料号资料同时列出了32Pin对应的Plug Cable Assembly 20380-R32T-06、Plug Metal Cover 2182-032-03以及Receptacle 20374-R32E-31。 对于采购人员而言，这意味着询价时不能简单写成“32Pin极细同轴线200mm”，而应明确到83020-100B-01-D或对应的完整技术规格；对于工程师而言，还需要确认线材端连接器20373-R32T-06可适配AWG#40 Micro-Coaxial Cable，保证连接器、线缆与端接工艺之间能够形成完整匹配关系。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果需要确认一款极细同轴线束能否替代I-PEX原型号，建议按照“连接器→Pin/Pitch→线材→线序→长度→高速性能→机械尺寸”的顺序进行核对。以83020-100B-01-D为例，首先确认是否采用CABLINE®-SS 32Pin连接体系以及20373-R32T-06线材端连接器，其次确认0.4mm Pitch和200mm长度，再确认Micro-Coaxial AWG#40以及1-1线序；如果应用于高速信号，还应进一步验证阻抗、串扰、插损、回损等信号完整性指标。需要特别注意，I-PEX页面给出的16Gbps/Lane属于CABLINE®-SS系列高速应用参考，其公开测量条件为40Pin、AWG#40、45Ω、100mm、GSSGSSG，因此实际替代项目仍应结合具体线长、线序、系统PCB和信号协议进行验证，不能仅凭系列标称速率直接判定整条200mm线束的实际传输能力。 我们公司可提供：I-PEX 83020-100B-01-D兼容替代线束方案，可根据客户提供的原厂料号、连接器型号、Pin数、线长、AWG及线序要求进行极细同轴线束的匹配与定制，为工程验证、样品打样及批量采购提供替代方案参考。

-------------------------------------------------------------------------------------------------

规格确认还要结合设备空间和高速应用要求
极细同轴线束并不是单纯的“细线+连接器”，其机械尺寸和高速传输性能同样会直接影响最终应用。CABLINE®-SS采用0.4mm Contact Pitch、1.65±0.2mm Mated Height、3mm Depth的窄型结构，并采用W-Point双触点设计；官方资料还显示，该系列线束可以用于空间受限结构，并可穿过小型转轴。 对于使用83020-100B-01-D的设备，如果安装位置处于笔记本转轴、显示模组、摄像头模组或其他狭窄空间，采购替代线束时除了确认20373-R32T-06 + AWG#40之外，还需要确认出线方向、弯折空间、连接器配合高度以及线束走线方式。尤其当线束承担高速显示或数据传输任务时，线材结构、屏蔽、阻抗和端接一致性都会影响实际系统表现，因此工程验证应以具体应用条件为依据。

-------------------------------------------------------------------------------------------------

确认极细同轴线束规格，要从“完整料号”回到“完整参数”
判断极细同轴线束规格是否正确，最可靠的方法不是只看Pin数或者长度，而是建立完整的规格对应关系。对于本次产品，核心识别信息就是I-PEX CABLINE®-SS 83020-100B-01-D、32Pin、0.4mm Pitch、200mm、1-1、Micro-Coaxial AWG#40以及线材端连接器20373-R32T-06。I-PEX官方型号列表也明确将83019、83020、83021分别对应为32Pin、1-1结构的100mm、200mm、300mm线束，因此长度变化也对应不同产品料号。 我是【联邦电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：尹经理 18013280527（微信同号）。对工程师而言，规格确认的核心是确保机械、电气和高速信号参数匹配；对采购人员而言，则应将产品料号/型号、连接器型号、Pin数、Pitch、AWG、长度和线序作为询价及供应商筛选的重要依据。通过这些参数进行完整核对，才能降低错料、错线序和替代后性能不匹配的风险。
