I-PEX 83019-100B-01-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

极细同轴线束选型，不能只看线径和Pin数
在笔记本电脑、显示模组、AI视觉设备、高速摄像头及工业设备内部，极细同轴线束通常同时承担高速信号传输、空间连接和EMI控制等功能，因此选型不能简单按照“多少Pin、多少毫米”来判断。以 I-PEX CABLINE®-SS 为例，该系列采用 0.4mm Contact Pitch、Vertical Right Angle（垂直直角）结构，结合高度1.65±0.2mm，支持10、14、20、30、32、35、40、50Pin，并可配合Micro-Coaxial AWG36、AWG38、AWG40、AWG42等规格线材。 对工程师而言，选型时首先应确认设备接口需要的Pin数、连接器结构、安装高度和出线方向，再确定线材规格、线长以及线位定义；对采购人员而言，则应进一步锁定完整产品料号，避免仅凭“32Pin极细同轴线”采购而产生规格混用。

-------------------------------------------------------------------------------------------------

以83019-100B-01-D为例：Pin数、间距、线材和线长需要同时确认

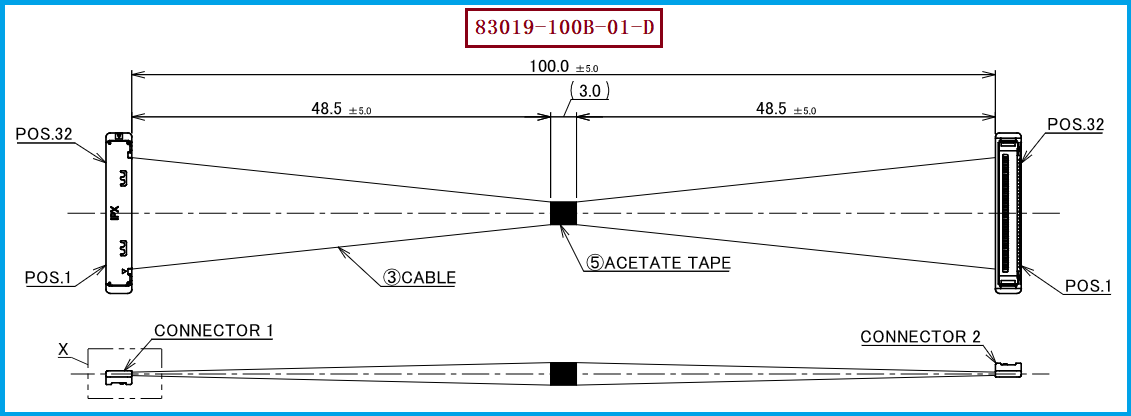

I-PEX 83019-100B-01-D 是CABLINE®-SS 32Pin 1-1结构的评估线束，官方产品页面将其列为 32Pin、Micro-Coaxial 40AWG、L=100mm、1-1 产品；该线束使用的线材端连接器为 20373-R32T-06，对应 32PIN、0.4MM间距 的CABLINE-SS连接器体系。 因此，如果设备原配线束就是这一规格，工程师在替代选型时，应将“83019-100B-01-D + 20373-R32T-06 + 32Pin + 0.4mm + AWG40 + 100mm + 1-1”作为一个完整的规格组合来核对，而不能只确认连接器能否插接。特别是1-1线位定义必须与原设备保持一致，因为CABLINE®-SS官方同时提供1-N和1-1两种32Pin线束，官网资料显示83019、83020、83021分别对应100mm、200mm、300mm的1-1版本，而82887、82442、82888则属于1-N版本。

-------------------------------------------------------------------------------------------------

极细同轴线束选型还要考虑高速信号与机械可靠性
对于高速设备，线束选型的核心不仅是“能不能导通”，还包括信号完整性是否满足系统要求。I-PEX对CABLINE®-SS给出了16Gbps/Lane高速应用参考，其测试条件采用40Pin、Micro-Coaxial Cable、AWG#40、45Ω、100mm以及GSSGSSG Pin Assignment；同时，该系列可作为V-by-One US、HDMI 2.1、USB 3.2 Gen2、HDMI 2.0、eDP HBR2、USB 3.1 Gen1等高速接口应用的参考连接方案。 需要注意的是，45Ω是I-PEX公开的系列高速测试条件，并不意味着所有CABLINE-SS线束都必须统一采用45Ω，实际替代开发仍应根据客户原线材、电气指标和系统阻抗要求进行确认。与此同时，极细同轴线本身线径较小，在狭窄空间、转轴、反复弯折区域使用时，还需要关注弯曲半径、端部固定、屏蔽连续性以及连接器端接质量，从而降低断线、接触异常和高速信号损耗风险。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于工程师和采购人员而言，选择 I-PEX 83019-100B-01-D 的兼容替代产品，可以按照“连接器—Pin数—Pitch—线材—长度—线序—安装结构—电气性能”的顺序进行确认。该型号的关键基础参数为32Pin、0.4mm Pitch、Micro-Coaxial AWG40、100mm、1-1，线材端连接器型号为 20373-R32T-06；如果设备端使用对应的CABLINE-SS 32Pin Receptacle，则还需要进一步核对板端连接器型号及实际装配尺寸。I-PEX官方资料显示，CABLINE-SS 32Pin对应的Plug Housing为20373-R32T-06、Plug Cable Assembly为20380-R32T-06，Receptacle为20374-R32E-31。 在国产替代或供应商切换时，建议先按照原厂图纸制作样品，再进行导通、绝缘、尺寸、拉力、弯折以及高速信号完整性等验证。我们公司可提供：I-PEX 83019-100B-01-D兼容替代线束方案，可根据客户设备实际要求匹配32Pin、0.4mm间距的连接器及Micro-Coaxial极细同轴线，并针对线长、线序和装配结构进行定制开发，为工程样品验证、国产替代和批量采购提供极细同轴线束解决方案。

-------------------------------------------------------------------------------------------------

正确的极细同轴线束选型，是完整规格的匹配
极细同轴线束的选型，本质上是对连接器规格、Pin数、Pitch、线材规格、线长、线位定义、机械空间及高速电气性能进行综合匹配。对于 I-PEX 83019-100B-01-D，其核心识别信息可以概括为：CABLINE®-SS、32Pin、0.4mm间距、Micro-Coaxial AWG40、100mm、1-1线位、线材端连接器20373-R32T-06。 对工程师来说，应重点验证机械尺寸、线序和高速信号完整性；我是【联邦电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。对采购人员来说，则应以完整料号和关键规格作为供应商询价、打样和验收依据。通过这种方式，可以减少因Pin数相同但线序不同、长度不同、连接器型号不同或线材电气参数不同而造成的兼容风险。
