I-PEX 82888-100B-02-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

线径很小，为什么还能承担高速数据传输？
在笔记本、显示模组、工业相机、AI视觉设备等电子产品内部，连接空间越来越紧凑，但高速数据传输速率却不断提升，这使“既要小型化，又要保证信号完整性”成为工程师进行线束设计时需要重点解决的问题。极细同轴线束并不是简单地把普通导线做得更细，而是通过芯线导体、绝缘层、屏蔽层和外被等结构共同控制高速信号传输过程中的阻抗、串扰以及外部电磁干扰。以 I-PEX CABLINE®-SS 系列为例，其连接器采用0.4mm间距、垂直插拔和水平出线结构，并面向最高16Gbps/Lane级高速应用；官方高速性能验证条件中采用Micro-Coaxial Cable、AWG#40、45Ω、100mm线长的组合进行测试。对于工程师而言，这意味着在有限的设备内部空间中，可以通过极细同轴线束实现高密度、高速信号连接，而不是单纯依靠增加线缆尺寸来换取传输能力。

-------------------------------------------------------------------------------------------------

I-PEX 82888-100B-02-D：32Pin极细同轴线束如何实现稳定传输？

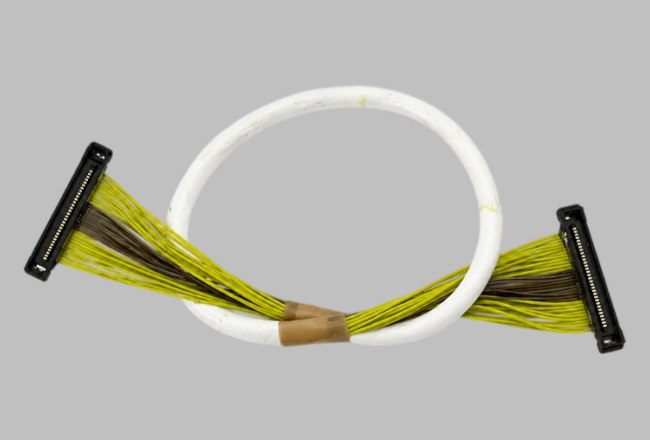

本次介绍的极细同轴线束产品料号为 I-PEX 82888-100B-02-D，对应 CABLINE®-SS 32Pin Harness，采用 Micro-Coaxial Cable AWG#40，线位定义为 1-N。从线束结构来看，多根独立极细同轴线分别承担对应信号通道，每一通道均具有相对独立的同轴传输结构，可以在高密度布线环境下减少相邻信号之间的相互干扰。该线束使用的线材端连接器型号为 20373-R32T-06，对应CABLINE®-SS 32Pin插头主体；官方资料同时显示32Pin CABLINE®-SS体系还配套20380-R32T-06 Plug Cable Assembly以及20374-R32E-31 Receptacle。对于工程师来说，32Pin、0.4mm Pitch以及AWG#40 Micro-Coaxial的组合，重点并不只是“线够细”，而是需要同时保证端子连接、线材阻抗、屏蔽结构、线序以及装配尺寸之间的匹配；对于采购人员而言，则应以完整料号、连接器型号、Pin数、线材规格和线位定义作为替代供应商询价与技术确认的重要依据。

-------------------------------------------------------------------------------------------------

高速传输的关键，不只是线材，而是“线材+连接器+线序”的整体匹配
对于高速极细同轴线束而言，真正影响系统传输性能的是整个互连链路，而不是单独某一根线。I-PEX CABLINE®-SS官方资料显示，该系列支持V-by-One US、HDMI 2.1、USB 3.2 Gen 2、HDMI 2.0、eDP HBR2等高速应用参考，并提供不同Pin数的连接器及线束方案。对于 82888-100B-02-D 这样的32Pin 1-N线束，工程师在进行替代设计时，需要重点确认原系统的Pin Assignment是否保持一致，特别是高速差分信号的对应关系、接地位置以及信号与地之间的排列方式，不能仅按照“32Pin、AWG#40”进行简单替换。采购人员在寻找替代供应商时，也建议将“料号+Pin数+AWG+线位定义+连接器型号+长度”等参数作为一个完整技术条件进行确认，这样才能避免出现连接器能够插合，但高速信号实际无法稳定工作的情况。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

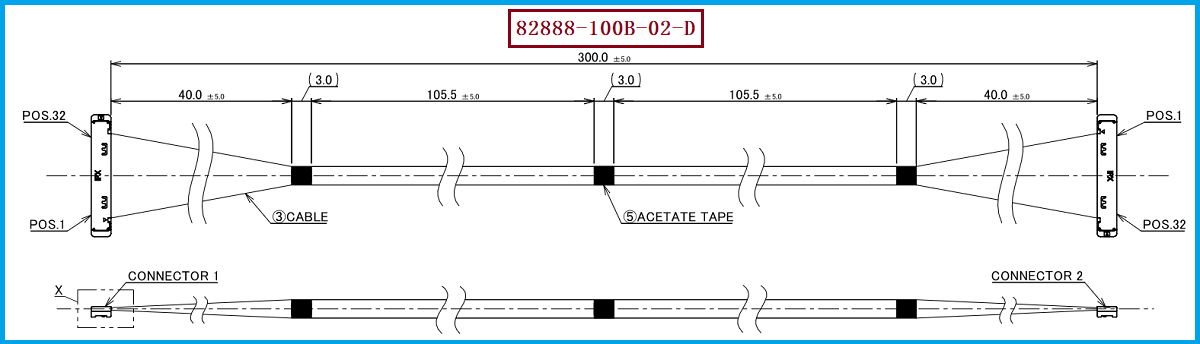

如果设备原设计采用 I-PEX CABLINE®-SS 32Pin 极细同轴线束，进行国产替代或第二供应商导入时，建议优先按照原线束的连接器体系、32Pin规格、Micro-Coaxial AWG#40、1-N线位定义以及实际长度进行逐项核对，而不能只比较外观尺寸或采购价格。特别需要注意的是，I-PEX官方当前资料中，32Pin 1-N标准Harness包含82887（100mm）、82442（200mm）以及82888（300mm）等料号，因此如果项目BOM或客户图纸指定的是 82888-100B-02-D，建议在正式替代前进一步以客户原始图纸或实物确认实际长度和版本，确保料号、长度及线束结构完全对应。对于需要寻找兼容替代方案的工程师和采购人员，我们公司可提供：I-PEX 82888-100B-02-D兼容替代线束方案，可依据客户提供的原厂料号、连接器型号、Pin数、线材规格、长度及线位定义进行极细同轴线束的替代开发与生产制造，重点围绕高速信号传输所需的阻抗控制、线序一致性、连接器匹配及整体装配可靠性进行方案确认。

-------------------------------------------------------------------------------------------------

高速极细同轴线束，本质上是对精密制造能力的综合考验
一根看似纤细的极细同轴线束，要稳定支撑高速数据传输，需要同时解决导体尺寸、绝缘结构、屏蔽性能、阻抗控制、信号串扰、连接器匹配和线序定义等多个工程问题。I-PEX 82888-100B-02-D作为CABLINE®-SS 32Pin体系中的极细同轴线束型号，其核心价值不仅在于节省设备内部空间，更在于通过Micro-Coaxial AWG#40线材与高密度连接器实现高速信号连接。对于正在进行国产替代、第二供应商导入或旧型号替换的工程师与采购人员，应从“完整线束规格”而不是单一连接器或线径出发进行评估。我是【联邦电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：尹经理 18013280527（微信同号）。我们公司专注于极细同轴线束的生产制造，可根据客户实际应用需求提供相应的兼容替代线束开发与生产服务，为高速显示、工业相机、AI视觉及其他高密度电子设备提供极细同轴线束解决方案。
