I-PEX 82442-100B-02-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

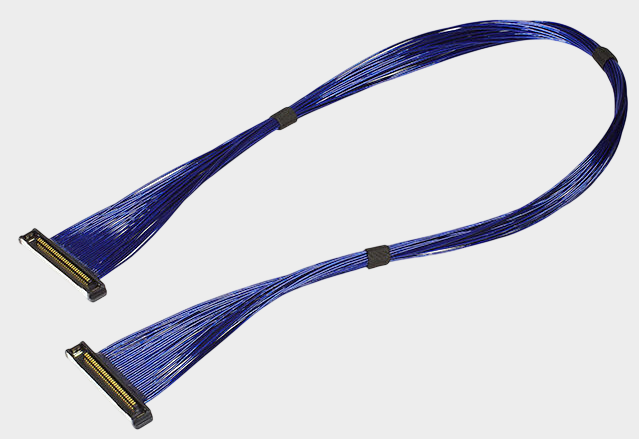

I-PEX 82442-100B-02-D：32P、200mm极细同轴线束
随着笔记本电脑、平板电脑、显示模组、摄像头及其他高密度电子设备不断向轻薄化、小型化发展，极细同轴线束需要同时满足有限空间内的高密度布线与高速信号传输要求。I-PEX CABLINE®-SS采用0.4mm Contact Pitch、Vertical Right Angle垂直直角插拔结构，支持10P至50P等多种规格，其中官方型号资料明确显示，I-PEX 82442-100B-02-D属于32Pin、Micro-Coaxial 40AWG、200mm、1-N的CABLINE®-SS极细同轴线束。 对于工程师和采购人员而言，这类产品选型不能只看Pin数，还需要同时核对连接器、线材规格、长度、线序以及设备实际空间和信号要求。

-------------------------------------------------------------------------------------------------

极细同轴线束选型需要关注哪些参数？
在实际项目中，极细同轴线束选型首先要确认Pin数和连接器型号，因为它们直接关系到PCB端及线材端的机械匹配；其次要确认AWG、特性阻抗和线材结构，高速信号应用尤其需要关注阻抗一致性以及整个线束的信号完整性；同时还要核对线束长度和线序，因为长度变化会影响设备内部走线以及高速信号传输，1-N与1-1也不能混用。以82442-100B-02-D为例，其对应的是32P、200mm、1-N、AWG#40 Micro-Coaxial Cable配置，而CABLINE®-SS官方资料显示该系列可配合AWG36、AWG38、AWG40及AWG42 Micro-Coaxial Cable，其中AWG42还特别注明存在特性阻抗不匹配问题，因此替代选型时应以原图纸及实际系统要求为依据。

-------------------------------------------------------------------------------------------------

从工程与采购角度，兼容替代更应关注“整体匹配”

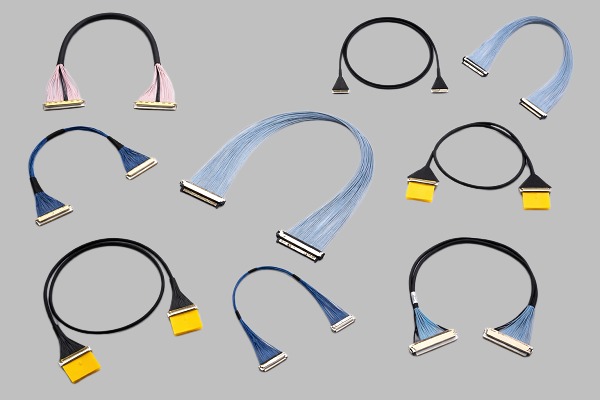

对于工程师来说，82442-100B-02-D的替代开发重点不仅是复制外观，而是要确保32P结构、线材端连接器及线材参数之间保持匹配。该型号对应的线材端连接器为20373-R32T-06，因此在开发兼容替代线束时，需要重点确认20373-R32T-06的配套结构、32Pin规格以及与AWG#40极细同轴线的端接工艺，同时按照原设计要求控制200mm线长和1-N线序。对于采购人员而言，则需要进一步考察供应商能否持续稳定生产，而不仅是样品阶段“能够插接”；批量生产中的线长一致性、端接质量、阻抗控制和产品一致性同样重要。我们公司可提供：82442-100B-02-D兼容替代线束方案，可根据客户原有产品图纸、连接器型号及实际应用要求，进行极细同轴线束的兼容制造与定制开发。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果设备原设计采用I-PEX CABLINE®-SS 32P结构，建议选型时首先确认20373-R32T-06线材端连接器，再核对32P Pin数、200mm线长、1-N线序以及AWG#40 Micro-Coaxial Cable等关键条件。I-PEX官方资料显示，CABLINE®-SS具有0.4mm端子间距、1.65±0.2mm结合高度和3mm深度，并提供32P等多种Pin数规格；其官方高速测试参考条件采用40P、AWG#40、45Ω、100mm Micro-Coaxial Cable并验证16Gbps/Lane应用，因此在进行替代设计时，高速应用项目还应根据客户系统的实际阻抗、信号速率和验证要求进行匹配，而不应直接把不同测试条件下的参数混为一谈。 对于采购导入，建议先进行样品验证，再确认机械配合、高速信号完整性及批量一致性，以降低替代供应商导入风险。

-------------------------------------------------------------------------------------------------

正确选型，是极细同轴线束稳定应用的基础

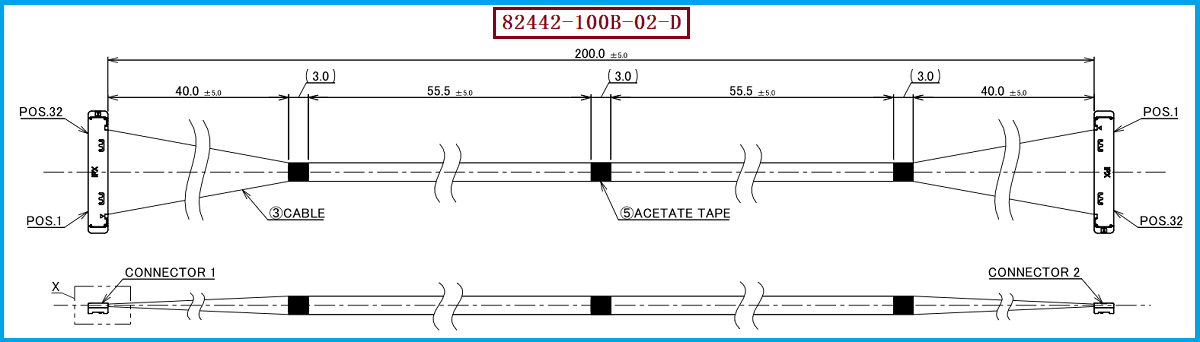

I-PEX 82442-100B-02-D是一款CABLINE®-SS系列32P、200mm、1-N极细同轴线束，其线材端使用20373-R32T-06连接器，对应AWG#40极细同轴线材。 对工程师而言，极细同轴线束选型应综合考虑连接器、Pin数、AWG、阻抗、线长、线序、安装空间及高速信号完整性；对采购人员而言，则应进一步关注供应商的加工能力、样品验证能力和批量交付一致性。只有从“连接器+线材+线序+尺寸+电气性能”整体进行匹配，才能实现真正可靠的兼容替代。我是【联邦电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。我们公司专注于极细同轴线束生产制造，可围绕原产品规格和客户实际需求提供82442-100B-02-D兼容替代线束方案，为高速、小型化电子设备的线束国产替代及定制应用提供支持。
