I-PEX 82887-100B-02-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

32P高密度结构，为精密电子设备内部连接释放空间
随着笔记本电脑、平板电脑、显示设备、摄像头模组及各类智能终端不断向轻薄化、小型化发展，设备内部PCB空间和结构布局越来越紧凑，传统尺寸较大的多芯线束已经越来越难兼顾高速传输、布线空间和可靠连接。极细同轴线束凭借更小的线径、更高的布线密度以及独立屏蔽的传输结构，可以在有限空间内实现多通道信号连接。本次介绍的 I-PEX 82887-100B-02-D 就是一款32P极细同轴线束，其配套使用的线材端连接器型号为 20373-R32T-06，该连接器对应32Pin CABLINE®-SS Plug Housing，并可适配 AWG#40规格极细同轴线。I-PEX官方资料显示，CABLINE®-SS采用0.4mm Contact Pitch、垂直直角结构和水平出线设计，32Pin版本的连接器宽度按照“5.8+(0.4×Pin数)mm”计算，有利于在紧凑设备内部进行高密度连接。

-------------------------------------------------------------------------------------------------

极细同轴线如何满足电子设备轻薄化需求？

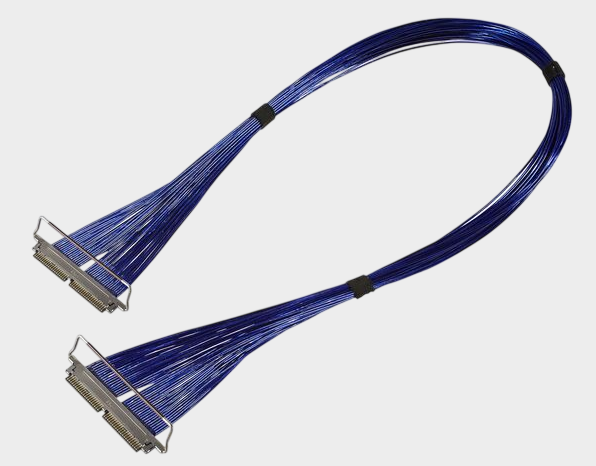

电子设备轻薄化并不仅仅是把元器件做小，更重要的是需要同步压缩内部连接系统所占用的空间。极细同轴线采用微型化同轴结构，在保持信号传输能力的同时，可以降低单根线缆的空间占用；配合小间距、高密度连接器后，可以让更多信号通道集中布置于有限区域。以 I-PEX 82887-100B-02-D为例，其采用32根Micro-Coaxial Cable，线材规格为AWG#40、50Ω，整体线束长度为100mm，并采用CABLINE®-SS 32P连接器体系。对于工程师而言，这种“极细线材+高密度连接器”的组合，可以减少内部走线空间压力，为转轴、显示模组、摄像头模组及其他狭小区域预留更多结构设计空间；对于采购人员而言，则可以围绕具体料号、Pin数、线径、长度及连接器型号进行规格确认，而不是仅按照普通“32芯线”进行选型。I-PEX官方也明确展示了CABLINE®-SS窄小型公座结合极细同轴线束后可以穿过小型转轴的应用特点。

-------------------------------------------------------------------------------------------------

AWG#40极细同轴线与32P连接器，为高速连接应用提供基础
对于工程师来说，极细同轴线束的价值并不只是“线更细”，还需要同时考虑阻抗、屏蔽、线序、连接器匹配以及整体信号完整性。82887-100B-02-D采用AWG#40 Micro-Coaxial Cable，对应的线材端连接器为20373-R32T-06；I-PEX官方CABLINE®-SS资料显示，该系列Micro-Coaxial Cable支持AWG36、AWG38、AWG40及AWG42，其中AWG40是官方高速测试条件所采用的规格之一，测试条件包括CABLINE®-SS 40Pin、AWG#40、45Ω、100mm及GSSGSSG Pin Assignment，并给出了16Gbps/Lane应用的产品定位。需要注意的是，具体项目进行国产替代时，仍应根据客户实际系统的阻抗、信号速率、线序及测试要求进行验证，不能仅凭连接器型号判断整套线束的高速性能。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

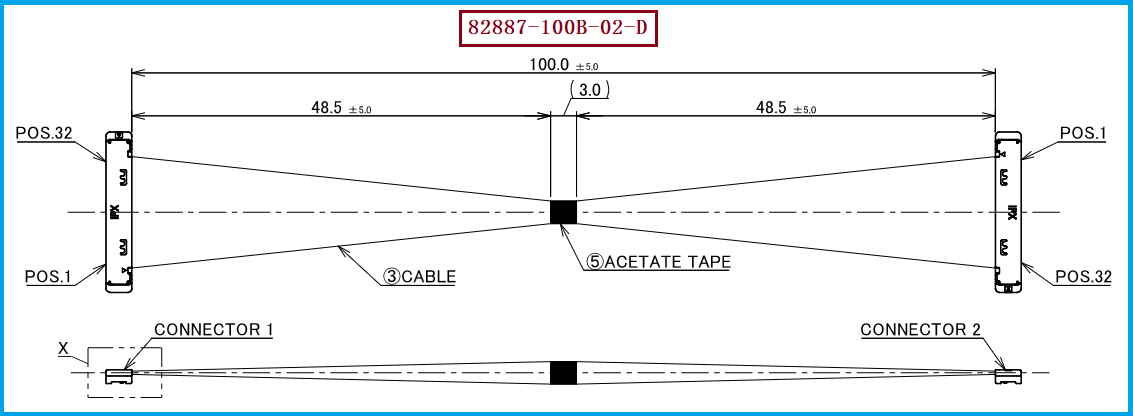

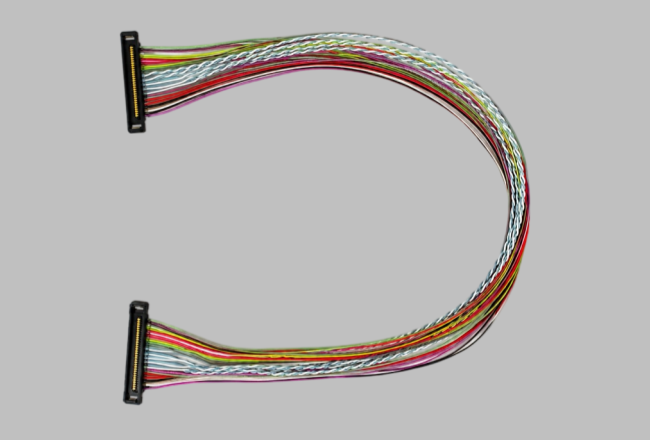

针对工程师选型，建议首先确认设备端需要的Pin数、线束长度、线序、线材AWG、阻抗要求以及连接器配合关系；本产品对应的核心信息为：I-PEX 82887-100B-02-D、32P、100mm、AWG#40 Micro-Coaxial Cable、1-N线序体系，线材端连接器型号为20373-R32T-06，对应的CABLINE®-SS 32Pin母座型号为20374-R32E-31。I-PEX官方推荐料号资料也列出了20373-R32T-06及20374-R32E-31。 对于采购人员，如果原供应链存在交期、成本、供应稳定性或国产化需求，可以以原产品工程图纸作为开发依据，从连接器配套、AWG#40线材、长度、线序、屏蔽结构及电气性能等方面进行逐项确认。我们公司可提供 I-PEX 82887-100B-02-D 兼容替代线束方案，可根据客户实际设备结构和技术要求进行极细同轴线束的规格匹配、打样及替代开发，帮助客户建立相应的国产替代供应方案。

-------------------------------------------------------------------------------------------------

以极细同轴线束助力电子设备小型化与高速化
从电子设备的发展趋势来看，轻薄化、小型化与高速化往往需要同步实现，而内部连接线束正是影响设备空间利用率和信号连接可靠性的重要组成部分。I-PEX 82887-100B-02-D采用32P高密度CABLINE®-SS连接方案，配套20373-R32T-06线材端连接器及AWG#40极细同轴线，在有限空间内实现多通道信号连接，为精密电子设备的紧凑化设计提供了线束解决思路。我是【联邦电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。对于需要进行国产替代、供应链优化或定制开发的客户，我们可围绕该型号开展兼容替代极细同轴线束方案，为工程设计和采购选型提供相应的产品支持。
