I-PEX 83018-100B-01-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

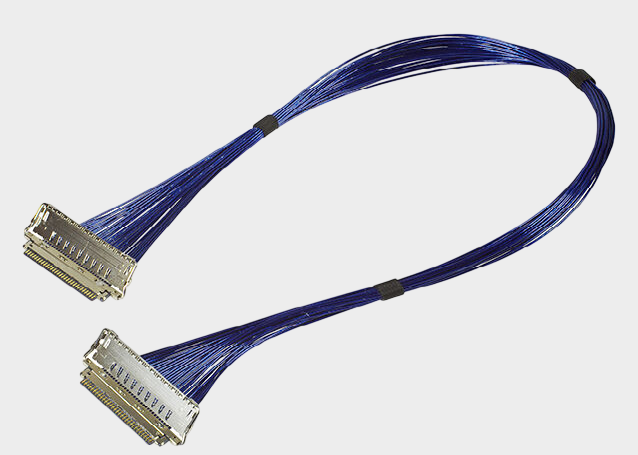

I-PEX CABLINE®-SS 30P线束产品概述
针对笔记本电脑、平板、显示模组、摄像头模组及其他高密度电子设备内部连接需求，我们提供 I-PEX CABLINE®-SS 30P极细同轴线束的兼容替代制造方案。本次对应产品型号为 I-PEX 83018-100B-01-D，采用30路极细同轴线结构，线材端使用 I-PEX 20373-R30T-06 连接器，连接器为 30PIN、0.4mm Pitch。根据I-PEX公开资料，CABLINE®-SS采用0.4mm端子间距、垂直直角插拔及水平出线结构，结合后高度约1.65±0.2mm，30PIN产品对应连接器宽度按官方公式为5.8+(0.4×Pin数)mm；官方30P 83018对应的线束长度为300mm、线序为1-1。

-------------------------------------------------------------------------------------------------

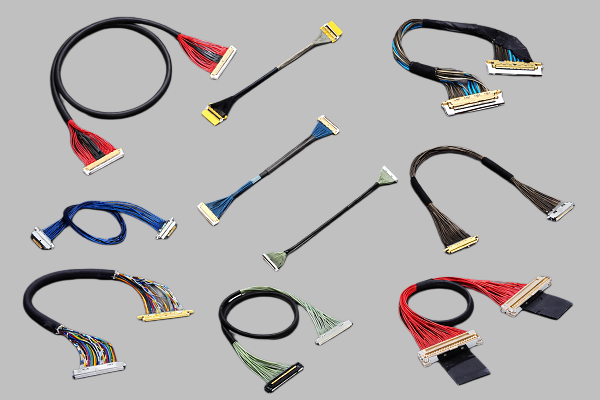

极细同轴线有哪些类型？30P线束为什么适合高密度高速连接
从结构和应用来看，极细同轴线主要可分为 Micro-Coaxial极细同轴线、Twinaxial双芯同轴线以及不同规格的超细同轴线缆；在实际电子设备中，还会根据导体尺寸、特性阻抗、屏蔽结构、传输速率及机械空间选择不同线材规格。以本款 83018-100B-01-D 为例，其配套为 AWG#40 Micro-Coaxial Cable、50Ω、蓝色线材，30路信号采用1-1对应方式连接。I-PEX CABLINE®-SS连接器本身支持AWG36、AWG38、AWG40及AWG42 Micro-Coaxial Cable，同时也支持AWG34、AWG36 Discrete Wire；官方页面给出的参考高速测试条件为40P、AWG#40、45Ω、100mm，并展示16Gbps/Lane的高速传输应用。需要注意的是，连接器支持的线材范围与具体线束型号的实际规格并不完全等同，工程选型时仍应以目标线束图纸为准。

-------------------------------------------------------------------------------------------------

从工程师和采购视角看，83018-100B-01-D需要关注哪些参数

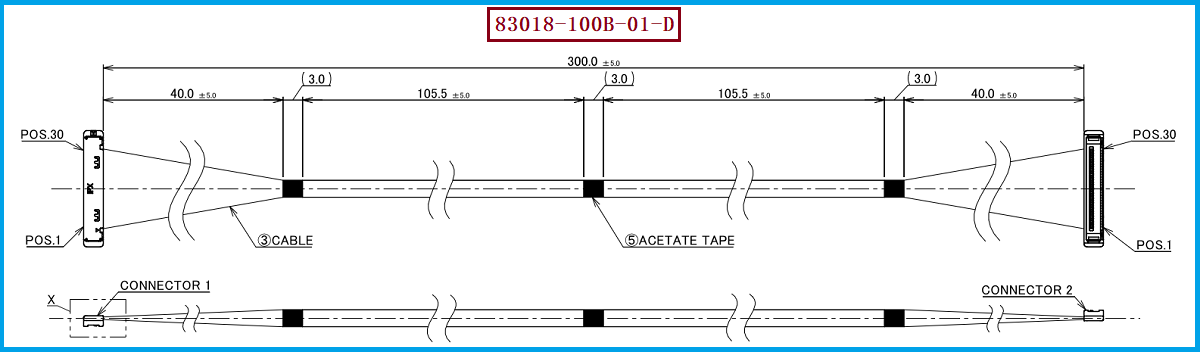

对于工程师而言，替代这款线束不能只确认“30PIN”三个字，还需要同时核对 线束料号、连接器料号、Pin数量、Pitch、线材规格、阻抗、长度、线序以及装配尺寸。本产品目标型号为 I-PEX 83018-100B-01-D，线材端连接器为 20373-R30T-06，连接器为 30PIN、0.4MM间距，线束长度为300mm，图纸对应1-1线路定义，采用AWG#40 Micro-Coaxial Cable。I-PEX官方目前列出的CABLINE®-SS 30P 1-1线束还包括83016-100B-01-D（100mm）、83017-100B-01-D（200mm）和83018-100B-01-D（300mm），因此采购人员在询价、打样和批量采购时，应避免仅按照“CABLINE-SS 30P”进行采购，而应明确完整料号及长度。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
在进行CABLINE®-SS替代线束选型时，建议工程师首先确认设备端实际使用的是 20373-R30T-06 30P Plug Housing及相匹配的连接器系统，再确认线材端的AWG规格、阻抗、长度和线序；对于高速信号应用，还应结合实际系统速率进行信号完整性验证。I-PEX公开资料显示，CABLINE®-SS支持10、14、20、30、32、35、40、50PIN规格，并提供多种100mm、200mm、300mm线束组合，因此可以根据设备结构空间和线路长度进行对应选择。 我们公司可提供：I-PEX 83018-100B-01-D兼容替代线束方案，可围绕30PIN、0.4mm Pitch、AWG#40 Micro-Coaxial Cable、300mm及1-1线序等关键参数进行样品打样和生产制造；对于已有设备维修、国产化替代、供应链优化或批量采购项目，也可根据客户实际图纸和样品进一步核对尺寸、线序及电气要求。

-------------------------------------------------------------------------------------------------

面向高速、小型化设备的30P极细同轴线束替代选择
I-PEX CABLINE®-SS 30P极细同轴线束83018-100B-01-D兼顾了高密度、小型化和高速信号连接需求，其核心识别参数包括 83018-100B-01-D产品料号、20373-R30T-06线材端连接器、30PIN、0.4mm Pitch、AWG#40 Micro-Coaxial Cable、300mm线长及1-1线序。对于工程师，重点应放在线材、连接器、阻抗、线序和结构尺寸的匹配；我是【联邦电子产品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：尹经理 18013280527（微信同号）。对于采购人员，则应重点核对完整料号、规格一致性、样品验证及批量供货能力。通过针对性的规格确认与样品验证，可为CABLINE®-SS 30P线束的国产替代和供应链导入提供参考。
