I-PEX 83017-100B-01-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

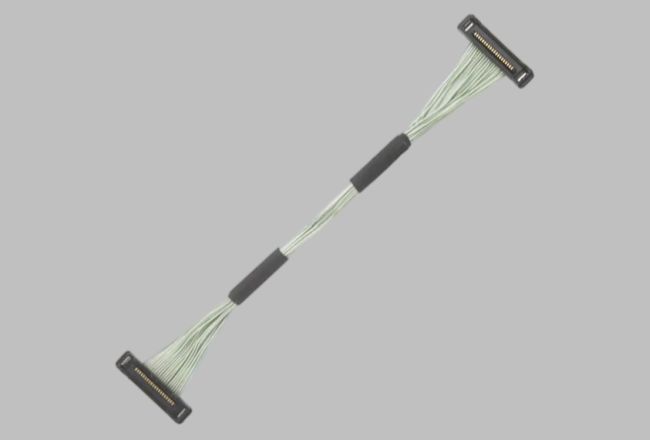

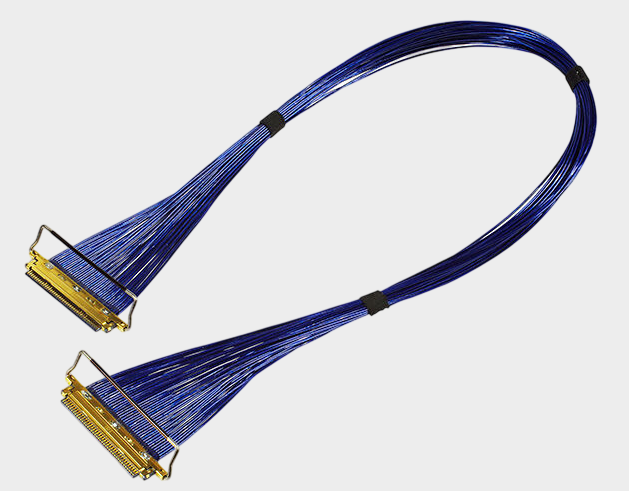

I-PEX 83017-100B-01-D极细同轴线束产品介绍

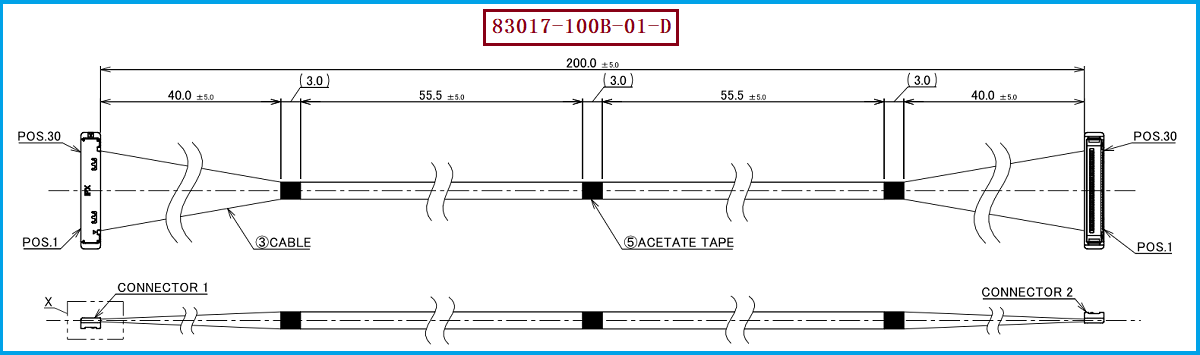

I-PEX 83017-100B-01-D 是 CABLINE®-SS 系列30Pin极细同轴线束，对应图纸编号 83017C0，采用 Micro-Coaxial Cable、AWG#40、200mm、1-1 的配置，线材端使用 20373-R30T-06 Plug Housing。I-PEX官方资料显示，CABLINE®-SS采用0.4mm Contact Pitch、Vertical Right Angle结构，结合高度为1.65±0.2mm、Depth为3mm，并支持10Pin至50Pin多种规格。该系列产品面向高速数据传输及空间受限的电子设备应用，官方高速测量条件采用AWG#40、45Ω、100mm Micro-Coaxial Cable，并以16Gbps/Lane作为高速传输应用参考。 对于工程师而言，83017-100B-01-D的选型不能只关注连接器尺寸，还需要同步确认AWG、阻抗、线长及线位定义；对于采购人员而言，则应重点确认替代产品是否能够保持与原图纸一致的机械、电气和加工要求。

-------------------------------------------------------------------------------------------------

极细同轴线束常见的信号干扰问题有哪些？
高速极细同轴线束在实际使用过程中，常见的信号干扰问题主要来自外部电磁干扰、串扰、阻抗不连续、信号反射以及接地和屏蔽处理不合理等因素。极细同轴线虽然利用同轴结构能够对内部高速信号形成较好的电磁隔离，但如果屏蔽层结构不连续、端接位置处理不合理，或者线束在连接器附近出现屏蔽结构变化，仍然可能形成干扰耦合路径；而当相邻高速通道之间距离较小、信号边沿较快时，也需要关注通道之间的串扰。此外，导体尺寸、绝缘层结构以及屏蔽层几何关系发生变化，会使特性阻抗产生波动，当信号经过阻抗不连续位置时可能产生反射，从而表现为波形畸变、眼图收窄、误码增加甚至高速设备通信不稳定。对于 83017-100B-01-D 这类AWG#40极细同轴线束，线材结构和连接器端接的一致性尤其重要。I-PEX针对CABLINE®-SS的高速验证采用AWG#40、45Ω、100mm及GSSGSSG Pin Assignment，说明高速应用下线材与连接器组合的信号完整性需要进行系统控制。

-------------------------------------------------------------------------------------------------

工程师与采购人员如何判断极细同轴线束的信号干扰风险？
从工程设计角度来看，判断极细同轴线束是否容易产生信号干扰，不能只看线材有没有屏蔽层，而应结合阻抗连续性、屏蔽结构、线材尺寸、连接器端接、线序以及布线环境进行综合判断。特别是30Pin高密度线束，多个高速通道集中排列，如果线材之间的结构一致性不足，或者连接器端的压接、焊接及屏蔽处理存在差异，就可能导致不同通道之间的信号表现出现明显差异。对于采购人员来说，在进行替代供应商导入时，也不能只通过“通断测试”和外观检查判断产品质量，还应要求供应商明确线材规格、线序定义及关键电气指标，并根据应用要求进行阻抗、插损、回损、串扰等信号完整性验证。CABLINE®-SS官方支持AWG36、AWG38、AWG40和AWG42 Micro-Coaxial Cable，同时特别标注AWG42存在特性阻抗不匹配，因此具体替代方案需要根据实际高速应用选择合适线材规格，而不能简单认为线径越细越好。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于 I-PEX 83017-100B-01-D 的兼容替代开发，建议以 30Pin、Micro-Coaxial、AWG#40、200mm、1-1、20373-R30T-06 作为基础识别条件，并进一步确认连接器装配尺寸、线材结构、阻抗以及端接工艺。尤其需要注意，I-PEX官方同样提供30Pin、AWG#40、200mm、1-N 的 81463-100B-02-D，因此不能仅凭“30Pin+AWG#40+200mm”判断两款线束可以直接互换，必须确认客户实际PCB端和设备端的线位定义。 在高速应用中，还应重点关注屏蔽连续性、阻抗稳定性、通道间串扰以及连接器端信号完整性。我们公司可提供：I-PEX 83017-100B-01-D兼容替代线束方案，可根据客户图纸及应用要求进行30Pin、AWG#40、200mm、1-1线位定义及配套连接器方案的匹配开发，为工程师提供国产替代验证方案，也为采购人员提供稳定的极细同轴线束供应选择。

-------------------------------------------------------------------------------------------------

降低信号干扰，需要从线材结构到端接工艺进行整体控制
对于 I-PEX 83017-100B-01-D 这样的高速极细同轴线束，信号干扰并不是单一因素造成的，而是可能与外部EMI、通道串扰、阻抗不连续、信号反射以及连接器端接等多个环节有关。极细同轴线束要实现稳定的高速传输，需要保持线材结构、屏蔽结构和阻抗的一致性，同时保证连接器端的加工与装配质量。我是【联邦电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：尹经理 18013280527（微信同号）。对于工程师和采购人员来说，在选择 83017-100B-01-D 兼容替代产品时，应重点核对30Pin、AWG#40、200mm、1-1线位定义以及20373-R30T-06配套关系，并结合实际应用进行信号完整性验证。通过对材料、线材、连接器和生产工艺进行全过程控制，才能在满足小型化要求的同时，为高速电子设备提供更加稳定的极细同轴线束连接方案。
