I-PEX 83016-100B-01-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

I-PEX 83016-100B-01-D极细同轴线束产品介绍

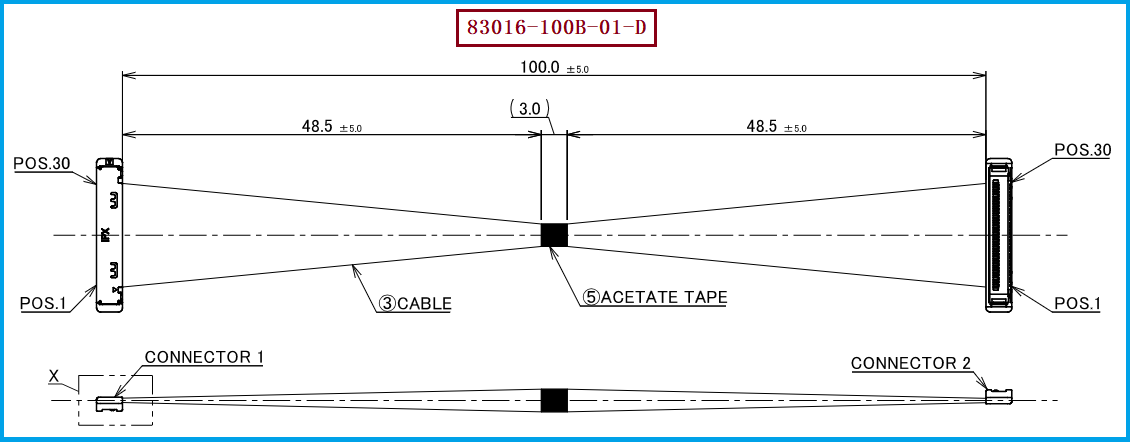

I-PEX 83016-100B-01-D 是 CABLINE®-SS 系列30Pin极细同轴线束产品，采用 Micro-Coaxial Cable 极细同轴线结构，标准长度为 100mm，对应线材端连接器型号为 20373-R30T-06。该产品属于30Pin、1-1线序的极细同轴线束方案，适用于高速信号在设备内部进行高密度、短距离传输。CABLINE®-SS连接器采用0.4mm端子间距、垂直直角结构及水平出线设计，能够兼顾高速信号连接与紧凑型设备内部空间布局。对于工程师而言，83016-100B-01-D的重点不仅在于30Pin和100mm长度，还需要结合AWG规格、阻抗、端接工艺及实际信号速率进行整体设计；对于采购人员而言，则应重点核对产品料号、连接器型号、长度、线序以及替代产品的规格一致性。

-------------------------------------------------------------------------------------------------

极细同轴线束是如何降低干扰的？
极细同轴线束能够降低高速信号传输过程中的干扰，与其特殊的同轴结构和屏蔽方式密切相关。普通多芯排线中，不同信号线之间距离较近，容易产生电磁耦合和串扰；而极细同轴线通常将中心导体、绝缘介质以及外围屏蔽导体按照同轴结构进行布置，使高速信号具有更加明确、稳定的传输路径。外围屏蔽层可以对外部电磁干扰形成一定的隔离，同时也能够降低相邻信号之间的相互影响。对于高速差分信号而言，线缆的几何结构、介质材料、导体尺寸以及屏蔽结构共同影响传输特性，因此极细同轴线并不是简单依靠“增加一层屏蔽”来降低干扰，而是通过受控传输结构、屏蔽以及阻抗控制共同改善信号完整性。CABLINE®-SS官方高速性能参考测试采用AWG#40 Micro-Coaxial Cable、45Ω、100mm及GSSGSSG等条件，并以最高16Gbps/Lane高速数据传输应用作为验证参考，因此对于83016-100B-01-D这类高速极细同轴线束，线材结构与端接质量同样是影响信号稳定性的重要因素。

-------------------------------------------------------------------------------------------------

为什么83016-100B-01-D适合高速设备内部连接？
对于工程师来说，高速信号线束最需要关注的是信号完整性、串扰、EMI以及空间适配性。I-PEX 83016-100B-01-D采用30Pin极细同轴线结构，长度为100mm，在设备内部进行短距离高速信号连接时，可以利用极细同轴线较好的结构一致性和屏蔽特性降低信号之间的相互干扰。CABLINE®-SS连接器采用0.4mm Pitch设计，配合紧凑型连接结构，可以用于笔记本电脑、显示模组、摄像头以及其他空间受限的电子设备内部连接。对于采购人员而言，100mm长度也是选型时需要重点确认的参数，因为高速线束的长度、线材结构及端接状态都会影响最终应用表现，不能只依据“30Pin”判断产品是否能够直接替代。同时，20373-R30T-06 是该产品线材端使用的连接器型号，在进行兼容替代时，应同步确认连接器配合尺寸、Pin位定义、线序及端接方式。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对 I-PEX 83016-100B-01-D 的兼容替代开发，建议工程师和采购人员首先确认原产品的30Pin规格、100mm长度、1-1线序以及 20373-R30T-06 线材端连接器，再根据实际高速信号要求匹配相应的Micro-Coaxial Cable。对于高速应用，还应重点确认特性阻抗、屏蔽结构、同轴线外径、端接尺寸以及信号完整性测试条件，避免出现机械上能够安装、但高速信号性能无法满足要求的情况。尤其需要注意，I-PEX CABLINE®-SS官方高速测试条件中的45Ω属于特定测试组合下的参考条件，实际替代产品不能仅凭一个阻抗数值判断兼容性，而应结合完整的线缆结构和应用系统进行验证。我们公司可提供：I-PEX 83016-100B-01-D兼容替代线束方案，可根据客户产品图纸及实际应用需求，对30Pin、100mm、20373-R30T-06连接器、线序、线材规格及端接工艺进行匹配开发，为工程师提供兼容替代设计支持，也为采购人员提供稳定的极细同轴线束供应方案。

-------------------------------------------------------------------------------------------------

通过合理结构设计实现高速信号稳定传输
I-PEX 83016-100B-01-D 是一款30Pin、100mm的CABLINE®-SS极细同轴线束，其线材端连接器型号为 20373-R30T-06。极细同轴线束降低干扰的核心，并不是单一依靠某一种材料，而是通过同轴结构、屏蔽、阻抗控制、合理线序以及高质量端接共同构建稳定的高速信号传输路径。对于工程师来说，选型时应从机械、电气及高速信号完整性三个维度综合确认；我是【联邦电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。对于采购人员来说，则应重点核实料号、长度、连接器、线序和关键电气指标。通过对原型号进行针对性分析和参数匹配，可以在满足设备空间和高速传输要求的基础上，为 I-PEX 83016-100B-01-D 寻找合适的兼容替代线束方案。
