I-PEX 82886-100B-02-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

设备越来越薄，为什么极细同轴线束成为高速连接的重要选择？
随着笔记本电脑、平板电脑、显示设备、工业视觉设备以及高速数据终端不断向轻薄化、高集成化发展，设备内部能够留给线束的空间越来越有限。同时，高速显示、摄像头及数据传输对信号完整性也提出了更高要求。在这种情况下，传统较粗的多芯线束在空间占用、弯折布局以及高速信号传输方面可能难以同时满足设计要求，而极细同轴线束能够将微型化结构、高速信号传输和多通道布线结合起来，因此越来越多地应用于紧凑型电子设备内部连接。I-PEX CABLINE®-SS采用0.4mm端子间距、垂直直角插拔及水平出线结构，结合后的线束能够适应较小的内部空间；官方资料同时给出了16Gbps/Lane的高速传输应用参考。

-------------------------------------------------------------------------------------------------

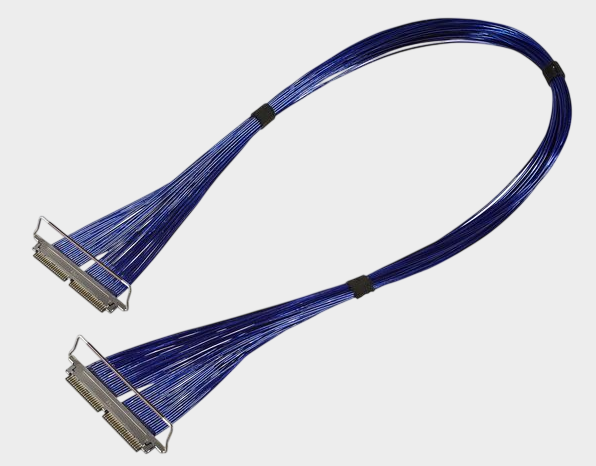

I-PEX 82886-100B-02-D：30Pin、AWG#40、300mm的极细同轴线束

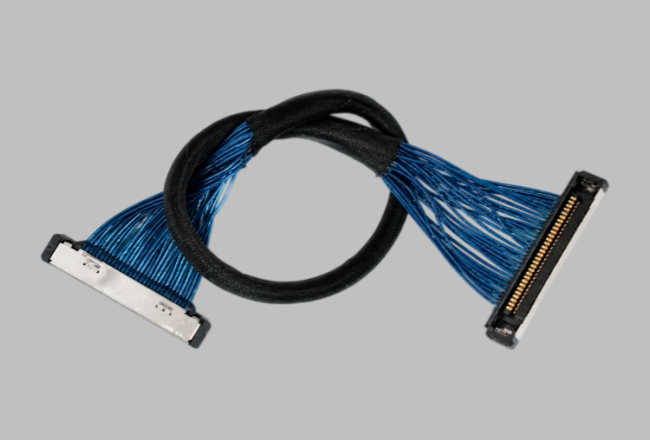

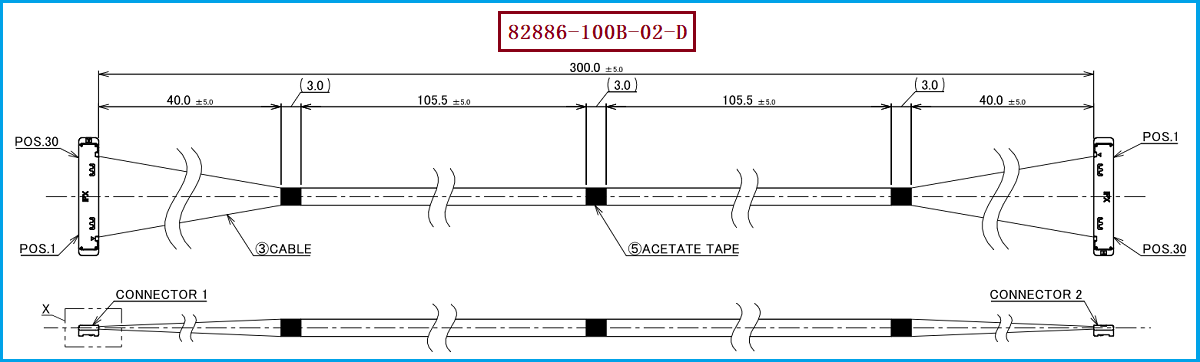

针对实际项目中的高速连接需求，我公司可提供与 I-PEX 82886-100B-02-D 对应的极细同轴线束兼容替代方案。根据该型号PDF图纸，该产品属于 CABLINE®-SS 30Pin Harness，采用 30根AWG#40 Micro-Coaxial极细同轴线，线长为300mm，采用1-N线序。线材端使用的连接器型号为 20373-R30T-06，对应CABLINE®-SS 30Pin Plug Housing Assembly；I-PEX官方资料显示，20373-R30T-06对应30Pin规格，而CABLINE®-SS支持AWG36、AWG38、AWG40等Micro-Coaxial Cable规格，其中AWG#40也是该系列高速性能测试采用的线径。

-------------------------------------------------------------------------------------------------

从工程师和采购人员角度，极细同轴线束选型不能只看Pin数
对于工程师而言，选择极细同轴线束时，不能仅确认“30Pin是否匹配”，还需要同步确认线径、阻抗、长度、线序、连接器型号以及设备内部安装空间。例如，CABLINE®-SS产品页面的高速性能测试采用AWG#40、45Ω、100mm Micro-Coaxial Cable，而具体到 82886-100B-02-D 这份线束图纸时，应以该具体产品图纸标注的线材规格和工艺要求作为项目替代依据。因此，在进行国产替代或第二供应商开发时，工程部门建议提供原线束料号、连接器料号、Pin定义、线长及应用信号类型，由线束供应商进行对应确认；采购人员则应重点核实替代产品是否能够在连接器匹配、线材规格、加工工艺和交付一致性等方面满足项目要求。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于需要寻找 I-PEX 82886-100B-02-D 替代产品的客户，可将 30Pin、AWG#40 Micro-Coaxial、300mm、1-N线序以及CABLINE®-SS配套连接结构作为主要确认条件，同时核对线材端连接器 20373-R30T-06。I-PEX官方产品资料显示，CABLINE®-SS还覆盖10P、14P、20P、30P、32P、35P、40P和50P等Pin数，并提供不同长度及1-N、1-1等线序的Harness型号，因此当项目后续发生Pin数、长度或线序变化时，也可以按照实际设备需求重新进行线束选型。 我们公司可提供：I-PEX 82886-100B-02-D兼容替代线束方案，可根据客户提供的原装线束、图纸或连接器料号进行极细同轴线束的规格确认、线序确认及样品开发，为工程师验证和采购国产替代提供配套支持。

-------------------------------------------------------------------------------------------------

极细同轴线束正在成为小型化高速设备的重要连接方案
从设备发展趋势来看，电子产品对内部空间利用率和高速信号传输能力的要求正在同步提高，这也是极细同轴线束应用不断扩大的重要原因。以 I-PEX 82886-100B-02-D 为例，其30Pin结构、AWG#40极细同轴线、300mm长度以及CABLINE®-SS连接方案，为紧凑型高速设备内部布线提供了相应的产品形态。对于需要进行国产替代、第二供应商导入或定制开发的企业，应重点从连接器匹配、AWG线径、线序、长度、阻抗及整体装配一致性进行综合评估。我是【联邦电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。我公司专注于极细同轴线束生产制造，可围绕客户实际应用需求提供 I-PEX 82886-100B-02-D兼容替代线束方案，协助客户推进样品验证与国产替代开发。
