I-PEX 81463-100B-02-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

高速图像采集模组为什么越来越重视极细同轴线束的EMI性能？
在工业相机、机器视觉、AI视觉、高速摄像头以及图像采集设备中，图像传感器产生的数据量不断增加，模组内部往往需要通过高速差分信号完成数据传输。此时，线束不仅承担信号连接功能，还会直接影响信号完整性、串扰以及系统EMI表现。I-PEX CABLINE®-SS采用0.4mm端子间距、垂直直角连接结构，并支持Micro-Coaxial Cable，官方产品页面列出的应用参考包括V-By-One US、HDMI、USB、eDP和MIPI等高速接口。
对于高速图像采集模组而言，选择极细同轴线束时不能只看“线径越细越好”或者“传输速率越高越好”，还需要综合考虑阻抗、线长、屏蔽连续性、差分对之间的串扰、连接器匹配以及模组内部的电磁环境。极细同轴线采用同轴结构，信号导体外围具有屏蔽层，相比普通并行离散线，在高密度、高速信号环境下更便于控制信号与外部电磁环境之间的耦合。

-------------------------------------------------------------------------------------------------

I-PEX 81463-100B-02-D：30Pin、0.4mm间距与200mm长度如何满足图像采集连接需求？

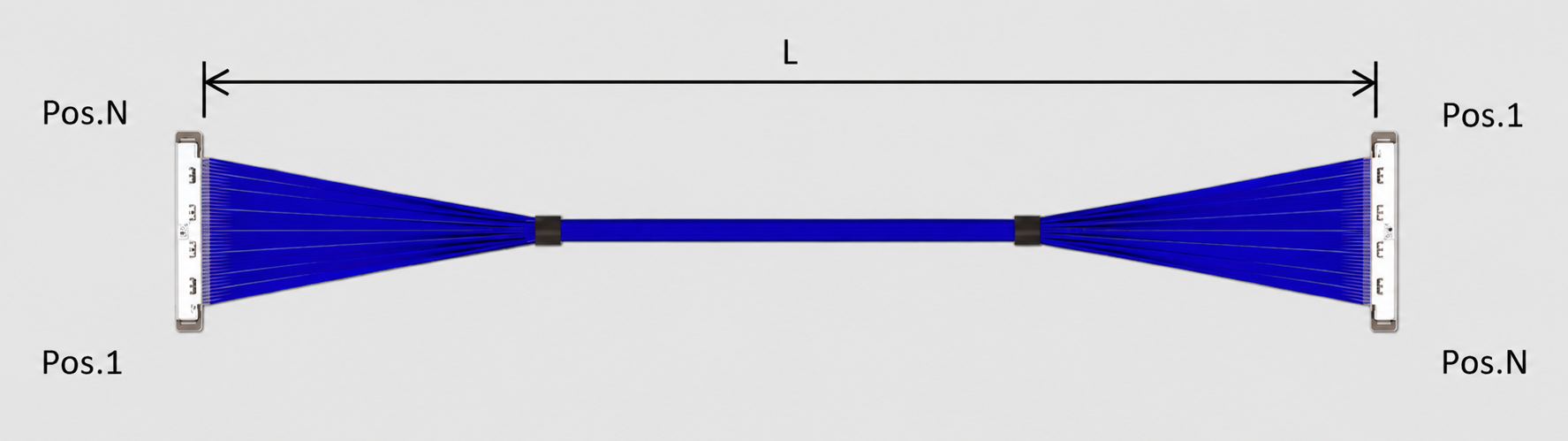

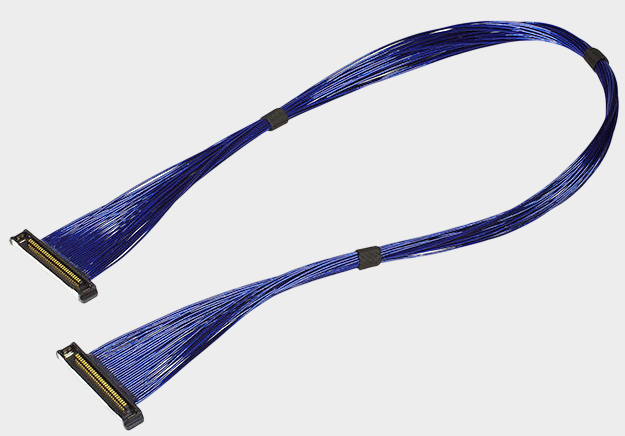

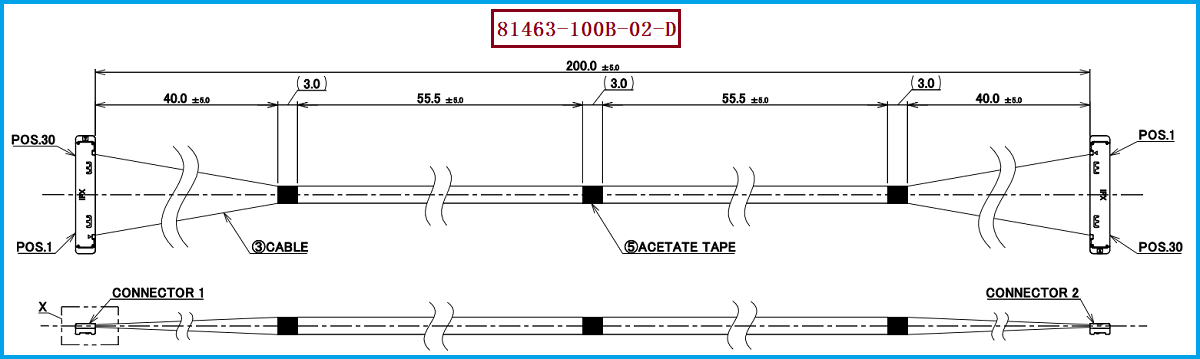

本次推广的产品型号为 I-PEX 81463-100B-02-D，属于 I-PEX CABLINE®-SS 30Pin极细同轴线束。I-PEX官方型号资料显示，该型号为30Pin Micro-Coaxial 40AWG、长度200mm、1-N线序；其配套线材端连接器为 20373-R30T-06，对应30Pin结构，端子间距为 0.4mm。同系列30Pin线束还覆盖100mm和300mm等长度规格，可根据实际设备空间进行选择。
对于高速图像采集模组，200mm并不只是一个机械长度参数，它还会影响高速信号在传输过程中的损耗、反射和串扰。因此工程师在选型时，应同时确认信号速率、实际阻抗要求、PCB走线方式以及线束弯折路径。CABLINE®-SS官方高速性能展示采用40Pin、AWG40、45Ω、100mm和GSSGSSG条件进行测试，并以16Gbps/Lane应用作为产品性能展示，因此实际项目采用81463-100B-02-D时，应结合具体信号标准和系统链路进行信号完整性验证，而不应简单将16Gbps/Lane理解为所有81463线束在任何条件下的保证值。

-------------------------------------------------------------------------------------------------

高速图像采集模组如何通过线径、屏蔽和布线优化EMI？
对于工程师来说，极细同轴线束的EMI优化首先要从线材规格与信号特性匹配开始。CABLINE®-SS支持AWG36、AWG38、AWG40以及AWG42等Micro-Coaxial规格，其中AWG42官方特别注明存在特性阻抗不匹配问题，因此高速图像信号通常不能单纯为了追求更细外径而选择更小线径，而应在空间、阻抗、损耗和机械可靠性之间进行平衡。
其次，线束的屏蔽层连续性和接地路径同样重要。极细同轴线的屏蔽层能够降低信号导体与周围电路之间的电磁耦合，但最终EMI表现还取决于连接器、金属结构、PCB接地以及系统整体屏蔽设计。尤其需要注意的是，I-PEX官方CABLINE®-SS技术参数明确标注Full EMI Shielding（ZenShield）为No，因此在高速图像采集模组中，如果设备本身对EMI要求较高，工程师应进一步检查屏蔽层与连接器金属结构的连续性、接地方式以及线束与时钟、电源、DC/DC等干扰源之间的距离。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果客户正在寻找CABLINE®-SS 30Pin极细同轴线束的兼容替代方案，建议采购和工程部门首先确认 I-PEX 81463-100B-02-D 的核心规格，包括30Pin、0.4mm间距、Micro-Coaxial 40AWG、200mm长度、1-N线序以及线材端连接器 20373-R30T-06。I-PEX官方页面同时列出了30Pin对应的板端Receptacle型号20374-R30E-31，因此进行替代开发时，还应同步确认板端连接器、插拔方向、安装高度及实际机构空间。

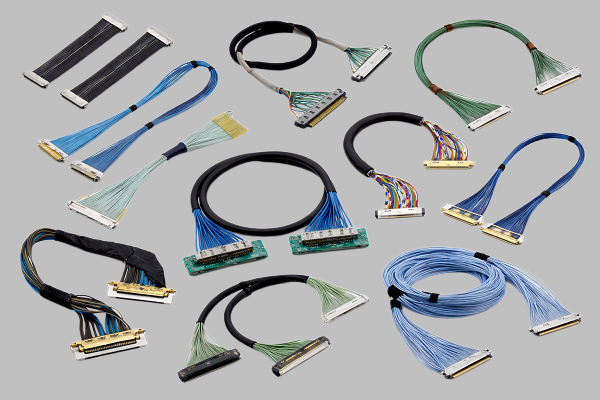

对于高速图像采集应用，建议替代线束开发不仅进行尺寸和导通测试，还应重点验证阻抗一致性、插入损耗、回波损耗、近端/远端串扰以及实际工作速率下的眼图等指标。如果原设计已经通过EMI测试，则替代线束还需要尽可能保持原有线径、屏蔽结构、长度、线序和出线方式，避免因为结构参数变化造成系统EMI或信号完整性变化。我们公司可提供：I-PEX 81463-100B-02-D兼容替代线束方案，可根据客户设备的连接器、Pin数、线长、线序及高速信号要求进行极细同轴线束匹配开发。

-------------------------------------------------------------------------------------------------

高速图像采集线束选型不能只看“细”，更要看信号完整性与EMI协同
高速图像采集模组选择极细同轴线束时，真正需要关注的是“高速传输、EMI控制、空间适配和可靠连接”的综合平衡。I-PEX 81463-100B-02-D采用30Pin、0.4mm间距的CABLINE®-SS连接方案，匹配 20373-R30T-06 线材端连接器，属于200mm、AWG40、1-N的Micro-Coaxial线束规格。 对工程师而言，应根据实际信号速率和系统EMI环境完成阻抗、损耗、串扰及屏蔽连续性验证；对采购人员而言，则应重点确认料号、Pin数、间距、线长、线序和连接器型号是否完全对应。我是【联邦电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。通过这些参数进行综合匹配，才能让极细同轴线束真正服务于高速图像采集模组的小型化与稳定传输需求。
