I-PEX 82885-100B-02-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

I-PEX 82885-100B-02-D：30P、100mm高速极细同轴线束

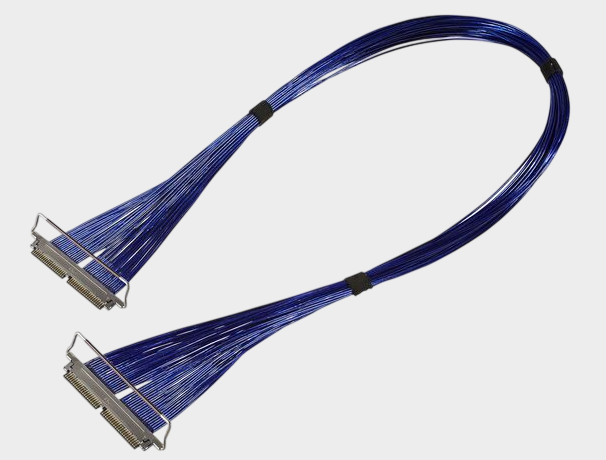

随着4K摄像头、工业视觉、机器人视觉、显示模组等设备对图像分辨率不断提高，图像数据量随之增加，连接摄像头、显示模组与主控芯片之间的极细同轴线束也需要具备更好的高速信号传输能力。本文介绍的 I-PEX 82885-100B-02-D 为 CABLINE®-SS 30P极细同轴线束，采用 AWG#40 Micro-Coaxial Cable、50Ω线材，整体长度为 100mm，线序为 1-N，线材端配套连接器型号为 20373-R30T-06。I-PEX官方CABLINE®-SS产品资料显示，该系列采用0.4mm Contact Pitch、垂直直角结构和水平出线设计，并支持AWG36、AWG38、AWG40及AWG42等Micro-Coaxial Cable规格。

-------------------------------------------------------------------------------------------------

4K图像传输，极细同轴线需要满足哪些核心指标？
4K并不是一个单独决定线材规格的参数，工程师实际选型时还需要结合帧率、色深、像素格式、MIPI PHY类型以及Lane数量计算所需链路带宽。例如MIPI官方资料针对4K@30fps、12bpp的典型图像配置，给出了D-PHY和C-PHY不同的通道速率要求；D-PHY采用时钟Lane和数据Lane的差分传输，而C-PHY采用三线Trio并嵌入时钟，因此二者对线束的通道组织方式和信号完整性要求并不完全相同。 对极细同轴线而言，满足4K高速图像传输通常需要重点关注特性阻抗一致性、插入损耗、回波损耗、近端/远端串扰、不同Lane之间的时延一致性以及连接器与线缆整体的SI性能。线长增加后，高频损耗和信号畸变也可能更加明显，因此不能只根据“AWG40”或“50Ω”单项参数判断是否能够稳定传输4K图像，而应结合实际速率和系统进行完整验证。

-------------------------------------------------------------------------------------------------

100mm线束与AWG#40，对4K高速应用意味着什么？

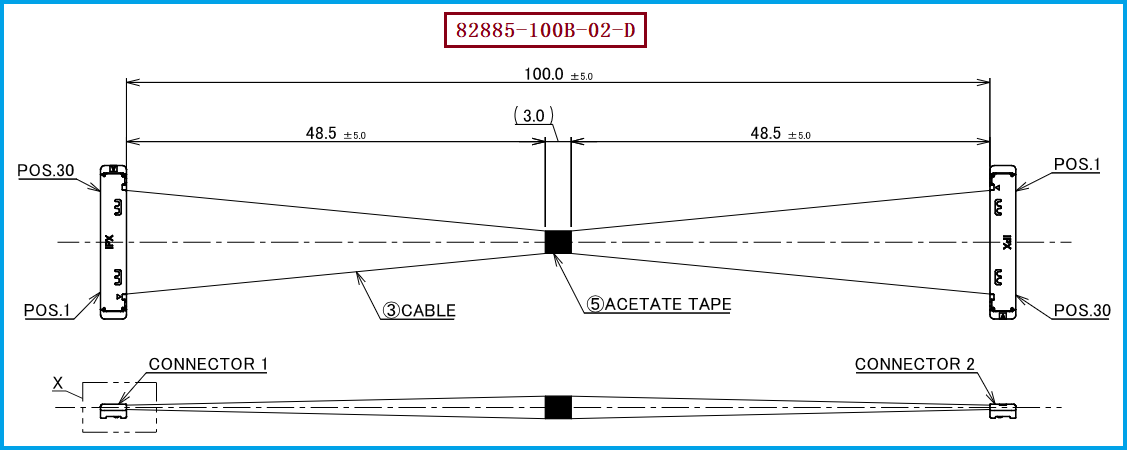

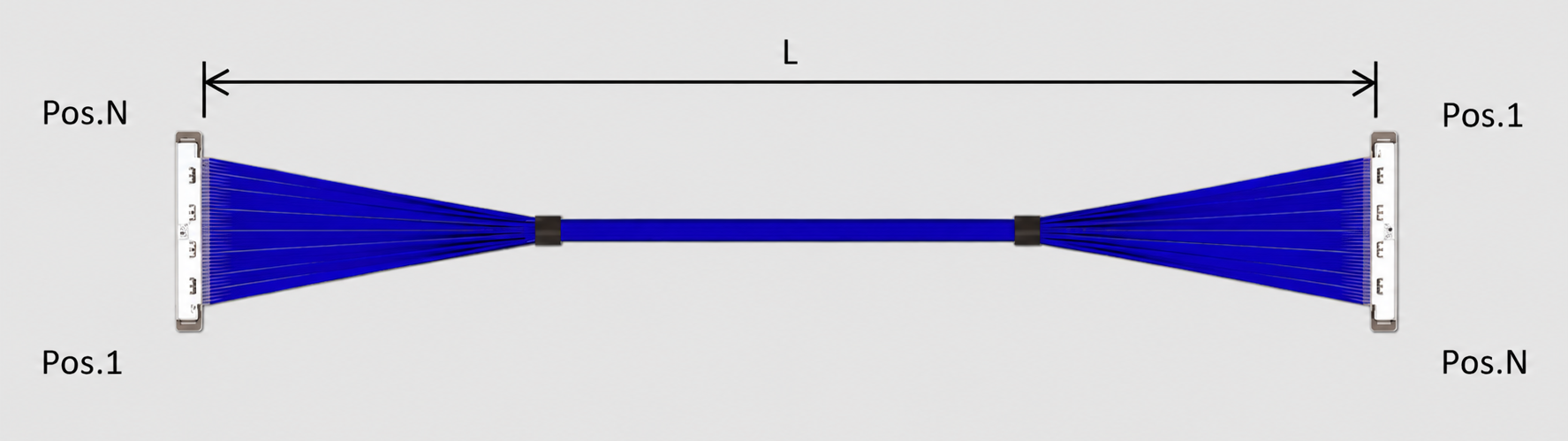

对于 82885-100B-02-D，100mm属于相对明确的短距离线束规格，采用AWG#40 Micro-Coaxial Cable并按照图纸定义为50Ω、1-N线序。需要注意的是，I-PEX官方CABLINE®-SS页面展示的高速性能验证条件为 40P、AWG#40 Micro-Coax、45Ω、100mm、GSSGSSG，并用于16Gbps/Lane应用参考；这属于连接器系列的特定测试条件，而82885-100B-02-D本身的工程图则明确标注为30P、AWG#40、50Ω、100mm、1-N，因此在替代开发时不能简单把“16Gbps/Lane”理解成任何30P、50Ω线束都可以无条件达到该速率。 对工程师来说，最终应通过实际主板、摄像头/显示模组及PHY芯片进行S参数、眼图等信号完整性验证；对采购人员来说，则应明确要求供应商按照原图纸控制30P、100mm、AWG#40、50Ω、1-N及20373-R30T-06等关键规格，而不是只按照“CABLINE-SS 30P”进行模糊采购。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

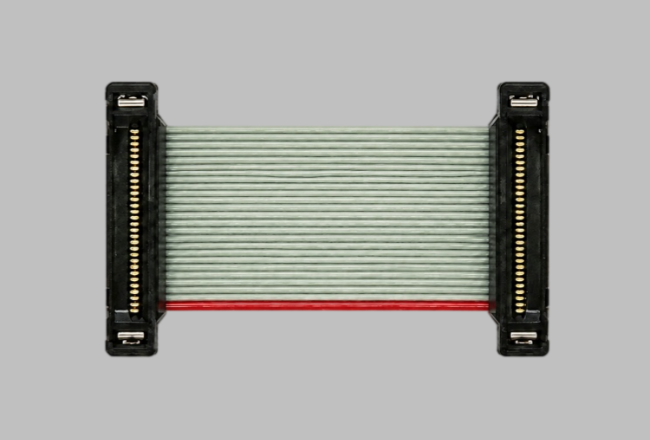

如果项目原装使用 I-PEX 82885-100B-02-D，进行国产替代或第二供应商开发时，应首先确认机械和电气规格是否完整对应，包括30Pin数量、100mm总长度、AWG#40 Micro-Coaxial Cable、50Ω、1-N线序以及线材端连接器 20373-R30T-06。如果应用于4K摄像头或显示设备，还应进一步确认实际采用的是MIPI D-PHY还是C-PHY：D-PHY需要重点核对Clock/Data Lane的差分通道及其阻抗、长度和串扰；C-PHY则需要关注Trio三线结构及其高速信号一致性。MIPI官方资料显示，两种PHY均可服务于CSI-2等摄像应用，但物理层信号组织方式不同，因此替代线束应按照实际PHY架构进行验证，而不能仅依据Pin数量判断兼容性。 我们公司可提供：I-PEX 82885-100B-02-D兼容替代线束方案，可根据客户设备的连接器型号、线材规格、长度、线序以及4K高速图像传输要求进行极细同轴线束兼容开发，并配合工程验证确认实际高速传输性能。

-------------------------------------------------------------------------------------------------

4K极细同轴线选型，核心是“带宽需求+SI性能+机械兼容”
对于4K图像传输而言，极细同轴线束并不是单纯做到“线径够细、长度够短”即可，还需要根据实际图像格式和PHY速率，对阻抗、插入损耗、回波损耗、串扰、时延一致性以及连接器匹配进行综合评估。I-PEX 82885-100B-02-D 的基础规格为 CABLINE®-SS 30P、AWG#40、50Ω、100mm、1-N线序，配套20373-R30T-06连接器，可作为工程师进行同规格兼容开发时的重要参考基准。我是【联邦电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。对于采购人员而言，明确完整料号及这些关键参数，有助于减少替代产品在尺寸、线序和高速性能方面出现偏差；对于线束供应商而言，则应在机械兼容的基础上进一步完成高速信号完整性验证，才能满足4K图像传输系统的实际应用要求。
