I-PEX 83015-100B-01-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

300mm极细同轴线束，为什么需要关注插损？
在高速显示、摄像头模组、AI设备及其他高密度电子设备中，极细同轴线束承担着高速信号传输任务。随着信号速率提高，工程师在选型时不能只看连接器型号、AWG和线束长度，还需要关注信号经过整条线束后的衰减情况。**插入损耗（Insertion Loss，简称IL）**就是评价高速线束传输性能的重要指标之一。简单来说，插损反映信号经过线束后损失了多少能量，通常以dB表示；在同一测试条件下，曲线越低通常意味着传输损耗越小，但实际判断还必须结合频率、阻抗、测试夹具和系统应用要求，不能只看某一个频点。

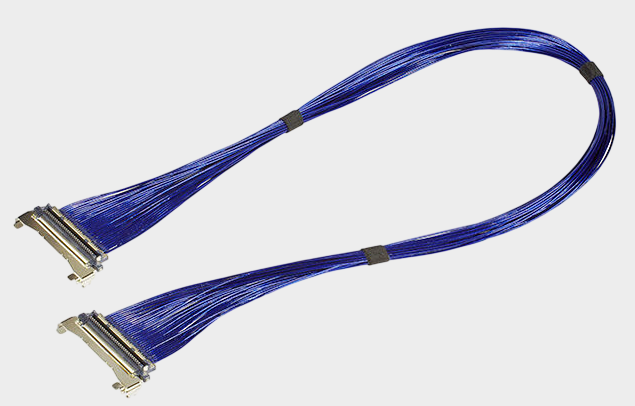

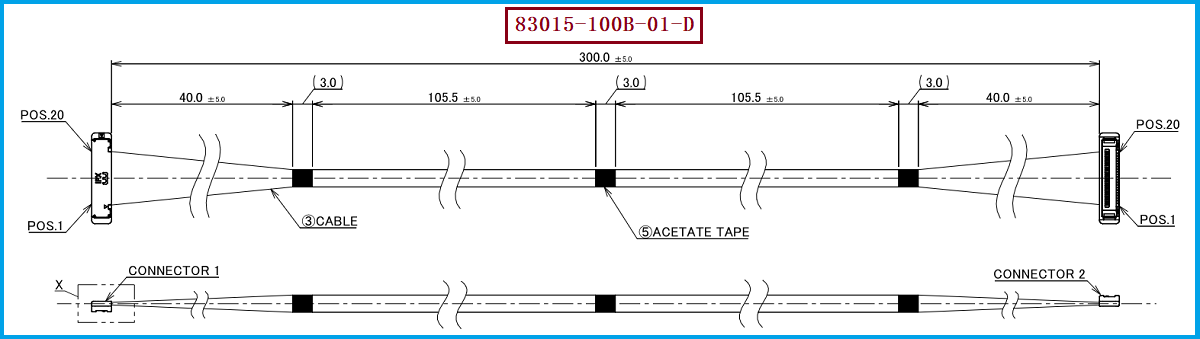

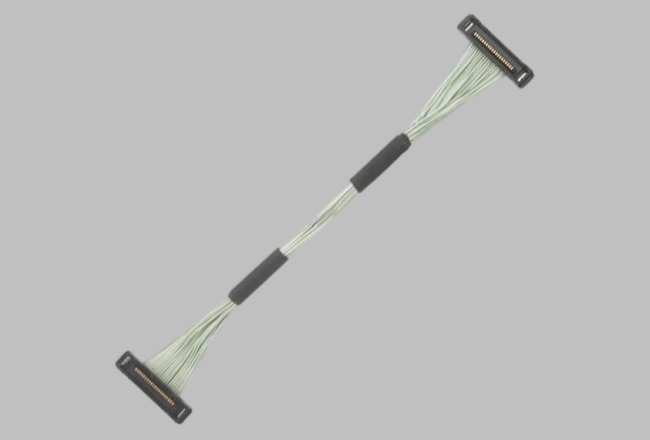

本次介绍的产品是 I-PEX 83015-100B-01-D，属于CABLINE®-SS 20P、1-1线序极细同轴线束，长度为300mm，采用Micro-Coaxial Cable。该型号配套的线材端连接器型号为20373-R20T-06。I-PEX官方产品页面列出了83015对应20Pin、300mm、1-1线序的Harness型号；而具体83015C0线束图纸还规定了AWG#40、50Ω等产品参数。

-------------------------------------------------------------------------------------------------

看插损曲线，重点看“频率”和“曲线变化”
工程师拿到一张极细同轴线束插损曲线时，首先应确认横轴和纵轴分别代表什么。通常横轴为频率，单位可能是MHz或GHz，纵轴为S参数中的S21或相关插入损耗，单位通常为dB。随着频率升高，线材的导体损耗、介质损耗以及连接器和端接结构带来的高频损耗都会更加明显，因此插损曲线通常会随频率提高而逐渐向更大的负值方向变化。
判断一条曲线时，不能简单地理解为“某个点越低越好”，还要观察整个目标频段是否平滑，以及是否存在突然下陷、异常波动或明显共振特征。如果在目标工作频段内曲线整体连续、没有异常突变，通常说明该线束的高频传输特性较稳定；如果某些频段出现明显异常，则需要进一步排查线材结构、连接器端接、阻抗连续性、弯折状态以及测试夹具等因素。对于采购人员来说，比较供应商样品时，也应要求在相同线长、相同连接器、相同测试方法和相同频率范围下进行数据对比，否则不同测试条件下的插损曲线并不能直接横向比较。

-------------------------------------------------------------------------------------------------

83015为300mm长度，插损判断不能脱离实际线长
线束长度会直接影响高速信号传输损耗。一般来说，在其他结构和材料条件相近的情况下，信号经过的传输路径越长，累计损耗也越需要关注。因此，300mm的83015-100B-01-D不能简单拿100mm测试线束的插损结果直接作为自身性能结论。I-PEX在CABLINE®-SS产品页面展示的高速性能测试条件为40P连接器、Micro-Coaxial Cable、AWG#40、45Ω、100mm以及GSSGSSG Pin Assignment，并以此进行16Gbps/Lane应用相关的测量展示。这个条件属于产品平台的测试参考，并不是83015这款300mm线束的完整性能保证值。
因此，如果工程师需要判断83015或其兼容替代品是否满足某一高速接口要求，更合理的方法是针对20P、300mm、实际使用的AWG#40线材、实际连接器和实际装配状态进行S参数测试，并重点查看目标频率范围内的S21插入损耗、回波损耗以及必要的串扰指标。尤其是在300mm长度下，不能只因为连接器平台能够支持高速应用，就直接推导整条线束在任意速率下都能达到相同表现。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于工程师而言，选用或替代 I-PEX 83015-100B-01-D 时，应先确认20P、1-1线序、300mm长度以及20373-R20T-06线材端连接器，再进一步确认线材规格、特性阻抗、外径和屏蔽结构。CABLINE®-SS本身采用0.4mm Contact Pitch、Vertical Right Angle结构，官方列出的Micro-Coaxial Cable规格包括AWG36、AWG38、AWG40和AWG42，其中AWG42还特别注明存在特性阻抗不匹配问题；同时官方页面还提供了CABLINE®-SS的Single/Differential信号完整性测试报告和Touchstone数据，可用于进一步开展SI分析。
从采购替代角度来看，不建议只按照“20Pin＋AWG#40＋300mm”寻找替代品，而应同时核对连接器、线序、长度、阻抗、插损、回损、串扰以及端接工艺。如果原设计已经存在明确的高速SI指标，建议以原厂曲线或客户实测基准作为替代验证依据，在相同测试条件下比较S参数数据。我们公司可提供：I-PEX 83015-100B-01-D兼容替代线束方案，可根据300mm长度、20P、1-1线序及20373-R20T-06连接器等关键规格进行极细同轴线束的兼容开发、样品制作及批量生产，并可围绕高速信号应用对线材和端接方案进行针对性匹配。

-------------------------------------------------------------------------------------------------

插损曲线要结合应用频段和完整链路判断
对于极细同轴线束而言，插损曲线是判断高速传输性能的重要工具，但并不是唯一指标。工程师真正需要关注的是目标频率范围内的插损大小、曲线平滑程度、阻抗连续性以及与回损、串扰等SI参数的综合关系。对于 I-PEX 83015-100B-01-D这款20P、300mm、1-1线序极细同轴线束，配套线材端连接器为20373-R20T-06，在进行兼容替代时尤其需要以相同长度和相同测试条件进行验证。我是【联邦电子产品网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时联系：尹经理 18013280527（微信同号）。对于采购人员，则应避免仅凭料号、线径或外观判断替代产品，而应要求供应商提供与实际规格相对应的高速性能测试数据，从而让线束选型从“规格匹配”进一步落实到“性能匹配”。
