I-PEX 83014-100B-01-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

20P极细同轴线束产品介绍：200mm长度与AWG#40规格兼顾高速连接需求
在笔记本电脑、显示模组、摄像头、AI视觉设备以及其他高密度电子设备中，线束既要满足高速信号传输，又要适应有限的结构空间，因此连接器尺寸、线缆外径、阻抗、屏蔽性能以及弯折和装配可靠性都需要综合考虑。I-PEX CABLINE®-SS是一款0.4mm间距、垂直直角插拔、水平出线的极细同轴线连接器，官方产品资料显示其面向最高16Gbps/Lane高速应用，并支持Micro-Coaxial Cable AWG36、AWG38、AWG40及AWG42等规格。

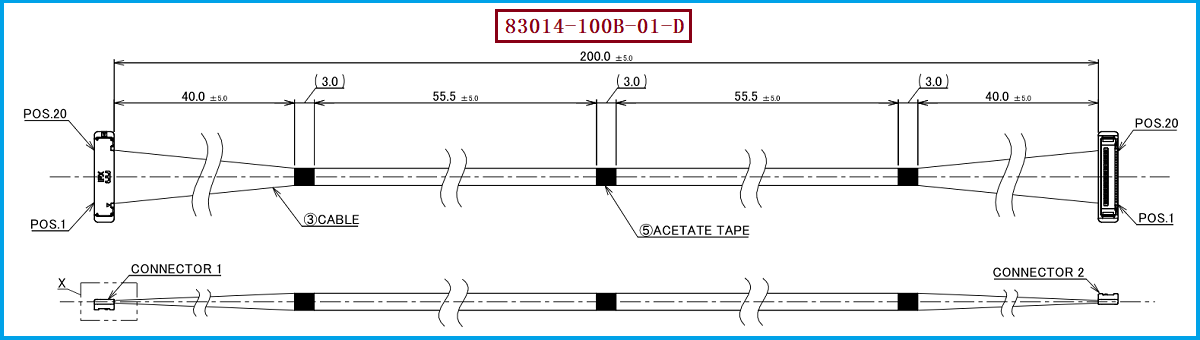

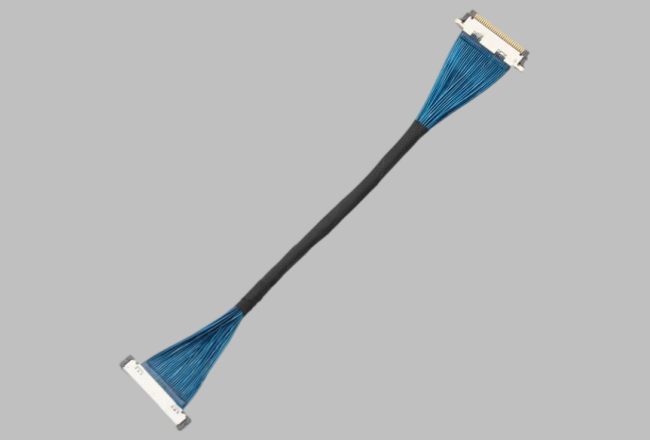

本次介绍的产品为 I-PEX 83014-100B-01-D，属于CABLINE®-SS 20P 1-1线序极细同轴线束，线束长度为 200.0±5.0mm，采用 Micro-Coaxial Cable AWG#40、50Ω线材，线材端使用的连接器型号为 20373-R20T-06。对应的板端连接器为20374-R20E-31，20个信号通道采用1-1直通定义。I-PEX官方页面也列出了83013、83014、83015三个20P、1-1系列，分别对应100mm、200mm和300mm长度。

-------------------------------------------------------------------------------------------------

极细同轴线选型时，电缆直径与EMI性能究竟是什么关系？
对于工程师而言，选择极细同轴线时不能简单理解为“电缆越粗，EMI性能越好”或者“电缆越细，EMI性能越差”。**电缆外径会影响屏蔽层可用空间、屏蔽覆盖结构、机械强度以及信号传输结构，但外径本身并不是评价EMI性能的唯一指标。**真正需要关注的是导体、绝缘层、屏蔽层结构、屏蔽覆盖率、接地方式、连接器屏蔽连续性以及整条线束的结构设计。
对于极细同轴线而言，在设备空间允许的情况下，适当增加电缆外径，通常能够为屏蔽层结构、绝缘层以及内部传输结构提供更多设计余量；而在超薄、转轴或高密度区域，如果为了缩小外径而过度压缩屏蔽结构，则可能增加串扰、外部干扰耦合以及高速信号完整性设计的难度。因此，工程师在选型时应把“外径尺寸＋屏蔽结构＋阻抗＋频率＋连接器屏蔽路径”作为一个整体进行评估，而不能仅通过线缆直径判断EMI性能。
CABLINE®-SS本身采用0.4mm Contact Pitch、1.65±0.2mm结合高度、3mm深度的紧凑结构，并可用于狭小内部空间。需要特别注意的是，I-PEX官方技术参数明确标注CABLINE®-SS的Full EMI Shielding（ZenShield®）为“No”，因此在实际项目中更应该关注极细同轴线自身的屏蔽结构、连接器金属件、PCB接地设计以及整机EMC设计之间的连续性。

-------------------------------------------------------------------------------------------------

为什么83014采用AWG#40：外径、阻抗和高速信号需要综合平衡
AWG#40是本款83014-100B-01-D的重要规格。对于工程师而言，AWG越大通常意味着导体尺寸越细，在相同空间内可以获得更高的布线密度，但同时也需要更加关注导体损耗、机械强度、阻抗控制以及高速信号完整性。I-PEX官方CABLINE®-SS资料将AWG#40用于其高速性能测试条件之一：40P连接器、Micro-Coaxial Cable、AWG#40、45Ω、100mm以及GSSGSSG Pin Assignment；而本款83014官方线束图纸标注的实际线材规格为AWG#40、50Ω、200mm。这两组数据属于不同的应用/测试条件，选型时不能将45Ω测试条件直接等同于83014线束本身的50Ω规格。
从实际替代开发角度来看，AWG#40与200mm长度意味着既要控制线束外径和装配空间，又要保证高速信号传输过程中阻抗连续性。尤其当线束用于高速显示、摄像头或其他高速数据链路时，建议采购和工程团队不要只核对“AWG是否一致”，还应进一步确认线缆特性阻抗、屏蔽结构、连接器型号、线序、长度、端接工艺以及必要的SI/EMI测试要求。只有这些参数同时匹配，替代线束才更接近原设计的实际使用条件。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对I-PEX 83014-100B-01-D的替代选型，建议工程师和采购人员首先确认20P、0.4mm间距、200mm长度以及1-1线序是否完全对应；其次确认线材端连接器为20373-R20T-06，并匹配AWG#40 Micro-Coaxial Cable。在EMI方面，则建议重点确认线缆屏蔽层结构、屏蔽覆盖、端部屏蔽处理和连接器金属结构之间的连续性，而不是仅以电缆外径作为判断依据。I-PEX官方资料显示，CABLINE®-SS 20P对应的公座线缆组件为20380-R20T-06、Plug Housing为20373-R20T-06、金属外壳为2182-020-03，板端母座为20374-R20E-31。
对于采购替代项目，如果客户原方案采用83014-100B-01-D，则建议按照“连接器型号—Pin数—线序—线材AWG—阻抗—线长—外径—屏蔽结构—电气性能”逐项确认，而不是只按照料号寻找外观相似产品。特别是在高速信号应用中，还应结合实际工作频率和整机EMC要求验证信号完整性及抗干扰能力。我们公司可提供：I-PEX 83014-100B-01-D兼容替代线束方案，可围绕20P、AWG#40、200mm、1-1线序及20373-R20T-06线材端连接器等关键参数进行替代开发与生产制造，为工程验证、样品打样及批量采购提供极细同轴线束配套方案。

-------------------------------------------------------------------------------------------------

电缆直径不是EMI性能的唯一答案，结构匹配才是替代选型关键
