极细同轴线束选型，为什么连接器匹配不能只看PIN数？

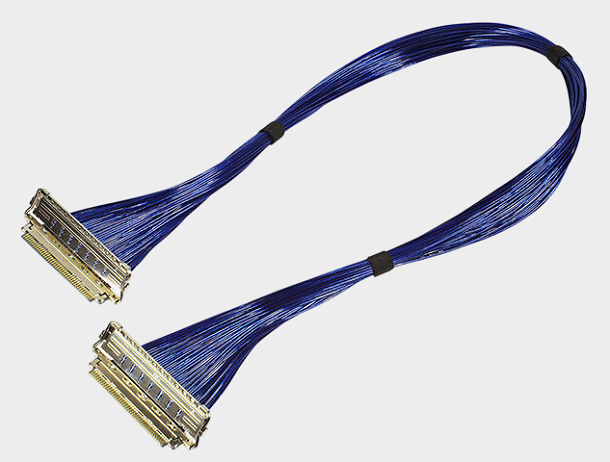

在高速电子设备中，极细同轴线束与连接器实际上是一套完整的高速传输组件，选型时不能只确认“多少PIN”就结束。工程师通常需要同时核对连接器系列、PIN数量、端子间距、插拔方向、出线方向、线材规格以及线序定义。以 I-PEX CABLINE®-SS 为例，该系列采用 0.4mm Contact Pitch、垂直直角插拔和水平出线结构，支持10、14、20、30、32、35、40、50PIN；其中20PIN对应的Plug Housing型号为20373-R20T-06，对应的Plug Cable Assembly为20380-R20T-06。对于采购人员而言，如果只按照“20PIN极细同轴线”询价，容易出现PIN数相同但连接器、线序或结构并不一致的情况，因此完整料号和连接器型号应作为采购核对的重要依据。

-------------------------------------------------------------------------------------------------

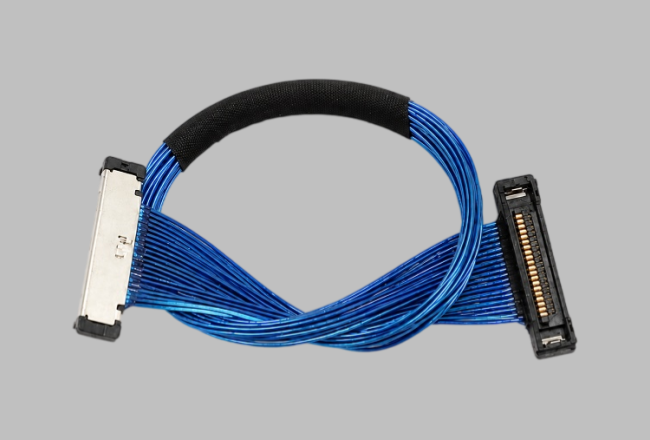

I-PEX 83013-100B-01-D：连接器匹配需要确认哪些核心参数？

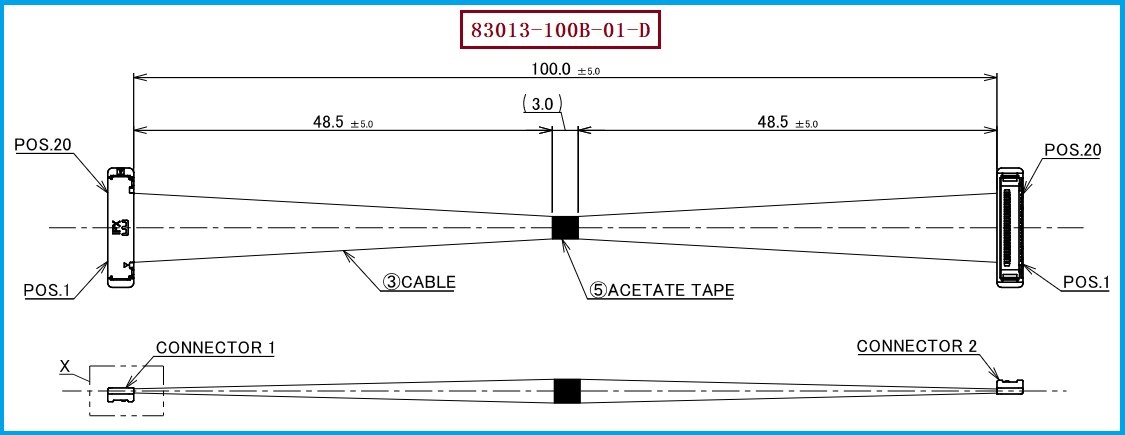

本次对应的产品型号为 I-PEX 83013-100B-01-D，属于CABLINE®-SS 20P HARNESS，图纸对应的线束长度为100mm，采用Micro-Coaxial Cable AWG #40、50Ω线材，线位定义为1-1。该线束使用的线材端连接器型号为20373-R20T-06，连接器为20PIN、0.4MM间距。因此，开发兼容替代线束时，应将“83013-100B-01-D + 20373-R20T-06 + 20PIN + 0.4mm + AWG40 + 50Ω + 1-1”作为一组参数进行核对，而不是单独匹配其中某一个参数。I-PEX官方型号资料也明确列出了83013-100B-01-D为20PIN、Micro-Coaxial 40AWG、100mm、1-1的Harness。

-------------------------------------------------------------------------------------------------

连接器间距、PIN数量和线材规格如何影响选型？
对于极细同轴线束，PIN数量和Pitch决定连接器能否完成物理配合，而线材规格则关系到线束的电气性能和应用条件。CABLINE®-SS的连接器间距为0.4mm，20PIN规格对应20373-R20T-06；官方资料同时列出Micro-Coaxial Cable可采用AWG36、AWG38、AWG40及AWG42，其中AWG42存在特性阻抗不匹配的提示。I-PEX还给出了CABLINE®-SS采用AWG40 Micro-Coaxial Cable、45Ω、100mm条件进行高速性能测试的资料。因此，对于高速信号项目，工程师不能因为连接器能够机械插合，就直接认定线束可以替代，还需要进一步核对线材阻抗、长度、线序以及实际信号完整性。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果项目需要对 I-PEX 83013-100B-01-D进行兼容替代，建议工程师首先按照原始图纸确认20PIN、0.4mm Pitch、AWG40、50Ω、100mm及1-1线位定义，再确认两端连接器及设备端的实际配合关系；采购人员则建议在询价文件中直接注明完整料号和连接器型号，避免出现“同为20PIN但无法直接替换”的情况。需要特别注意的是，CABLINE®-SS官方同时存在20PIN、100mm的1-N型号82883-100B-02-D，因此83013与82883不能仅因为都是20PIN、100mm就视为同一产品，两者最关键的差异之一就是线位定义不同。我们公司可提供：I-PEX 83013-100B-01-D兼容替代线束方案，可依据客户图纸要求，对20PIN、0.4mm间距、AWG40 Micro-Coaxial Cable等关键规格进行匹配开发与生产制造。

-------------------------------------------------------------------------------------------------

正确匹配连接器，是极细同轴线束兼容替代的基础
极细同轴线束选型时，连接器匹配应从“PIN数量、Pitch间距、连接器型号、插拔结构、出线方向、线材规格和线序”多个维度同时确认。对于 I-PEX 83013-100B-01-D，其核心匹配信息为：20PIN、0.4mm Pitch、线材端连接器20373-R20T-06、AWG40 Micro-Coaxial Cable、50Ω、100mm、1-1线位定义。我是【联邦电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：张经理 18913228573（微信同号）。只有这些关键参数同时得到确认，才能更有效地降低工程试错和采购错料风险，为高速显示、摄像头、笔记本及其他空间受限设备中的极细同轴线束替代提供可靠的选型基础。
