I-PEX 82884-100B-02-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

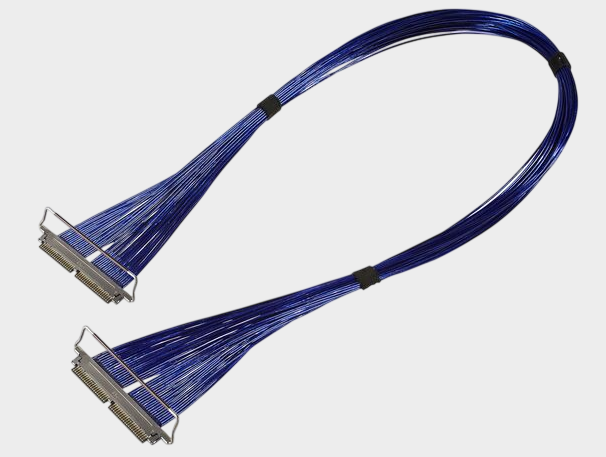

20P极细同轴线束产品介绍
针对笔记本、平板、显示模组、摄像头及其他空间受限的高速电子设备，极细同轴线束需要同时满足小型化、高密度布线和高速信号传输要求。本次介绍的产品为 I-PEX 82884-100B-02-D，属于 CABLINE®-SS 20Pin、300mm、1-N 线束方案，采用 Micro-Coaxial Cable 极细同轴线，配套线材端连接器型号为 20373-R20T-06，线位定义为 1-N。I-PEX 官方资料显示，CABLINE®-SS 采用0.4mm Contact Pitch、垂直直角结构，20Pin属于其标准Pin数规格，并针对高速传输提供相应的信号完整性验证条件。 对于工程师而言，这类产品的重点不仅是连接器能否匹配，还需要同步确认Pin数、线序、线长、线径、阻抗及实际走线空间；对于采购人员而言，则需要确认替代产品能否按照原有图纸和接口要求实现稳定批量供应。

-------------------------------------------------------------------------------------------------

不同AWG极细同轴线径对传输性能有什么影响？
AWG是衡量导体线径的重要规格，通常数字越小，导体越粗；例如AWG36比AWG40更粗，而AWG42比AWG40更细。在线束设计中，AWG变化并不是简单的“越粗越好”或“越细越好”：较粗的线径通常具有更低的导体电阻和更好的电流承载能力，但线束外径、弯折空间和连接器端接难度也可能增加；较细的AWG则有利于小型化和狭窄空间布线，但需要更加关注导体损耗、机械强度以及高速信号传输时的阻抗控制。对于高速极细同轴线而言，真正影响传输性能的是导体尺寸、介质结构、屏蔽结构、特性阻抗及连接器端接工艺的综合匹配。I-PEX CABLINE®-SS官方资料显示，其Micro-Coaxial Cable可配合AWG36、AWG38、AWG40及AWG42，其中AWG42特别注明存在特性阻抗不匹配的限制；官方16Gbps/Lane参考测试采用的是 AWG#40、45Ω、100mm Micro-Coaxial Cable。 因此，在类似 82884-100B-02-D 的高速替代开发中，AWG40并非只代表一个“线径参数”，还应与阻抗、线长、端接结构和目标信号速率共同验证。

-------------------------------------------------------------------------------------------------

82884-100B-02-D兼容替代开发：工程师和采购需要关注什么？

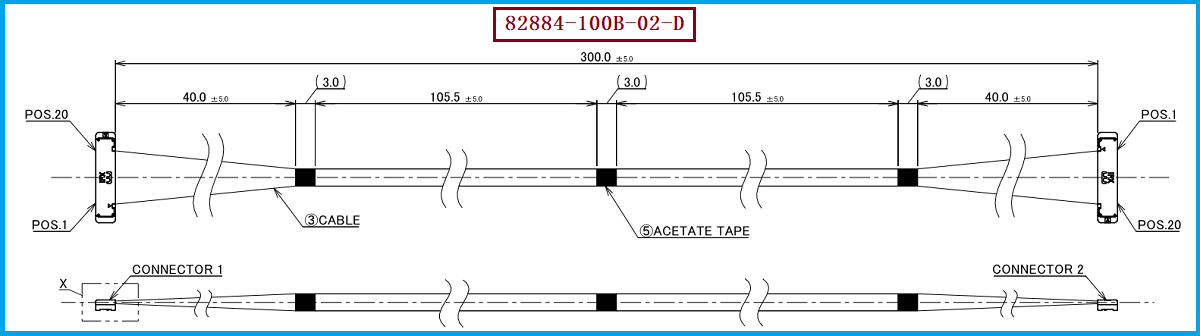

从工程应用角度看，替代 I-PEX 82884-100B-02-D 时，应以原产品的接口和线束定义为基础进行匹配，包括20Pin结构、Micro-Coaxial Cable、300mm长度、1-N线位定义以及连接器端型号 20373-R20T-06。I-PEX官方页面同时列出了CABLINE®-SS 20P的100mm、200mm、300mm不同长度1-N线束，以及对应的1-1线序产品，因此工程师在选型时尤其需要核对线序，不能仅凭“20Pin”判断两端一定为直通关系。 对采购人员而言，建议在询价和替代评估阶段明确提供原始料号、连接器型号、Pin数、线长、线位定义和目标应用，并要求供应商进行样品确认及必要的高速信号测试。我们公司可提供：I-PEX 82884-100B-02-D 兼容替代线束方案，可根据客户实际设备结构及电气要求进行极细同轴线材、线长、线序和端接工艺匹配，帮助客户开展样品验证和国产替代选型。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于 I-PEX 82884-100B-02-D 的兼容替代，建议工程师优先确认“连接器+线材+线序+长度+阻抗”五个维度，而不是只确认连接器外观是否一致。若应用以高速信号传输为主，可优先围绕AWG40 Micro-Coaxial Cable进行匹配，并根据实际速率和系统阻抗要求进行信号完整性验证；如果项目对电流承载能力、机械强度或布线空间有不同要求，则可以进一步比较AWG36、AWG38等不同线径，但更换AWG后应重新评估线缆外径、弯折半径、端接适配性及阻抗一致性。I-PEX资料显示CABLINE®-SS可支持多种Micro-Coaxial Cable规格，并具有0.4mm间距、1.65±0.2mm结合高度和3mm深度等结构特征，因此替代线束还需要结合设备内部空间进行尺寸确认。 对采购选型来说，建议将原厂料号82884-100B-02-D、连接器20373-R20T-06、20Pin、300mm、1-N线序及目标电气性能作为询价与样品确认的基础条件，再根据实际应用决定是否采用同规格替代或进行定制化调整。

-------------------------------------------------------------------------------------------------

以原规格为基础实现极细同轴线束国产替代
I-PEX 82884-100B-02-D 是 CABLINE®-SS 20P、300mm、1-N极细同轴线束方案，配套线材端连接器型号为 20373-R20T-06。对于高速设备内部连接而言，线径AWG的选择需要综合考虑传输损耗、电流能力、阻抗匹配、机械空间和端接工艺，不能单纯以“线径越粗或越细”判断传输性能。我是【联邦电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。我们公司专注于极细同轴线束生产制造，可围绕客户原有产品规格提供 I-PEX 82884-100B-02-D兼容替代线束方案，为工程师提供样品验证、规格匹配及替代开发参考，也为采购人员提供国产化供应和批量制造方案。
