极细同轴线越细，绝缘材料越不能忽视

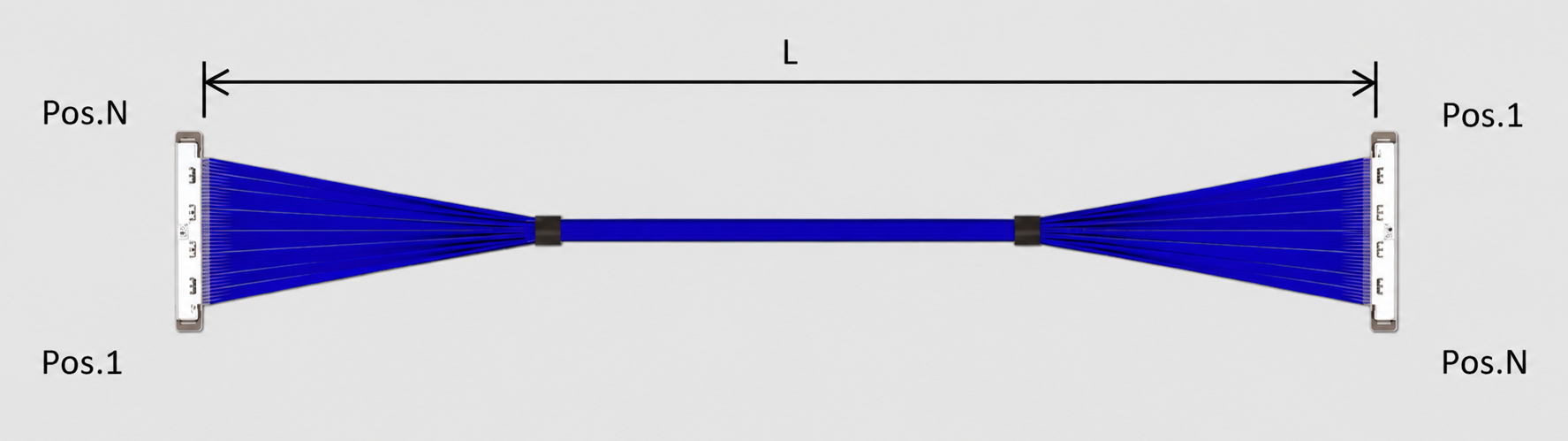

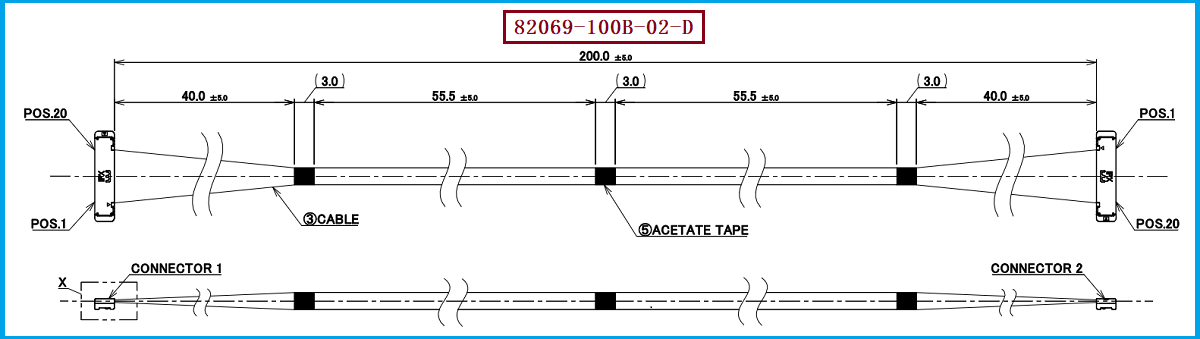

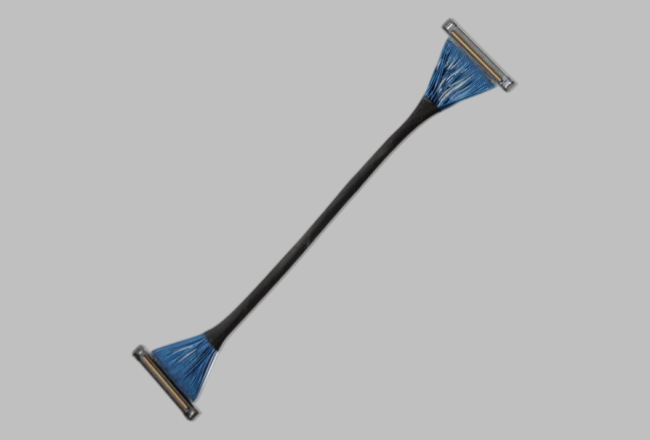

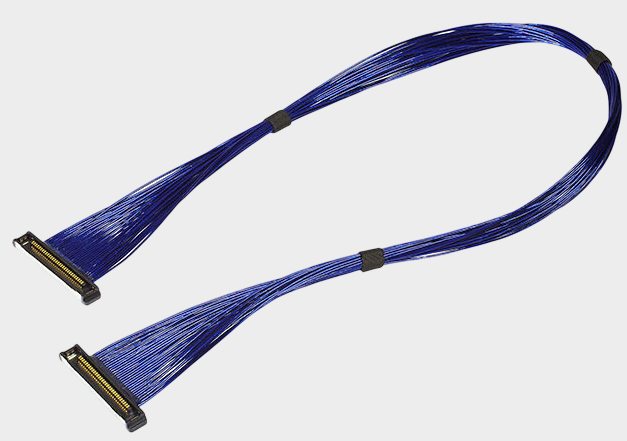

在高速、小型化电子设备中，极细同轴线不仅需要满足空间布局要求，还需要兼顾信号传输和电气可靠性。以 I-PEX 82069-100B-02-D 为例，这是一款 CABLINE®-SS系列20Pin极细同轴线束，采用 AWG#40 Micro-Coaxial Cable、200mm长度、1-N线序，线材端配套 20373-R20T-06。CABLINE®-SS连接器采用0.4mm间距、垂直直角插拔和水平出线结构，官方资料显示该系列面向高速数据传输应用，并提供AWG36、AWG38、AWG40、AWG42等极细同轴线规格。 对于这种线径非常细、线路密度较高的线束来说，绝缘层已经不仅仅是包覆导体的保护材料，其材料特性、厚度一致性以及加工稳定性都会直接关系到线缆整体性能。

-------------------------------------------------------------------------------------------------

绝缘材料会影响极细同轴线的阻抗与高速信号
极细同轴线的信号传输，本质上与导体、绝缘层以及屏蔽结构形成的电气环境密切相关。绝缘材料的介电特性以及绝缘层厚度发生变化，会改变导体周围的电场分布，从而影响特性阻抗及高速信号的传输稳定性。对于 AWG#40 这类极细同轴线而言，导体尺寸本身已经非常小，如果绝缘层厚度、圆整度或结构一致性控制不足，就可能进一步影响阻抗控制和信号完整性。因此，工程人员在选择极细同轴线时，不能只看AWG规格，还需要结合线材结构、阻抗、插损、回损以及串扰等参数进行综合判断。I-PEX针对CABLINE®-SS的高速测试中，采用AWG#40、45Ω、100mm长度及特定Pin Assignment作为测试条件，并给出了高速传输参考结果，这属于特定测试条件下的数据，并不能直接等同于所有82069-100B-02-D应用环境下的性能。

-------------------------------------------------------------------------------------------------

绝缘材料还关系到电气隔离与长期可靠性
除了高速信号之外，绝缘材料还承担着导体之间的电气隔离和机械保护作用。极细同轴线通常需要在较小空间内进行弯折、布线和固定，因此绝缘层既要具备稳定的电气性能，也要保持良好的结构完整性。如果绝缘层在生产过程中出现厚度不均、偏心、破损或材料一致性不足，就可能增加绝缘性能波动以及信号传输不稳定的风险。对于采购人员来说，这意味着选择替代线束时不能只比较线材价格和外观，而应该进一步关注绝缘材料体系、线材外径、阻抗一致性、端接工艺和批量生产稳定性；对于工程人员来说，则需要结合实际设备的高速接口、布线空间和使用环境，对整条线束进行验证。这样才能避免出现“连接器尺寸能够匹配，但实际信号性能无法满足系统要求”的情况。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果需要对 I-PEX 82069-100B-02-D 进行兼容替代，建议首先按照原产品的关键参数进行对应，包括 20Pin、0.4mm间距、AWG#40 Micro-Coaxial Cable、200mm长度、1-N线序以及20373-R20T-06线材端连接器，同时确认安装方向、出线方式及实际设备空间。I-PEX官方资料显示，CABLINE®-SS 20Pin 1-N线序还对应100mm的82883和300mm的82884，因此在线长不同的情况下不能简单视为完全相同的线束。 在进行替代开发时，还应重点验证绝缘结构、特性阻抗、插入损耗、回波损耗、串扰以及连接器端接质量等指标。我们公司可提供：I-PEX 82069-100B-02-D兼容替代线束方案，可根据客户提供的原型号、图纸或样品，对线材规格、连接器、Pin数、线长及线序等进行对应开发，为工程验证和批量采购提供兼容替代选择。

-------------------------------------------------------------------------------------------------

极细同轴线的绝缘材料，是保障整体性能的重要基础
对于 I-PEX 82069-100B-02-D 这类20Pin、AWG#40、200mm的极细同轴线束而言，绝缘材料并不是一个可以单独忽略的普通材料参数，而是与导体尺寸、屏蔽结构、阻抗控制、连接器以及生产工艺共同决定线束最终性能的重要组成部分。CABLINE®-SS采用0.4mm间距，并支持多种Pin数和AWG规格，同时面向高速信号应用，因此在进行选型或兼容替代时，更应该从整条高速链路的角度进行评估。 对工程人员而言，应重点确认绝缘结构和信号完整性是否满足设计要求；对采购人员而言，则应关注供应商能否长期稳定地保持材料、尺寸和加工一致性。我是【联邦电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：尹经理 18013280527（微信同号）。我们公司专注于极细同轴线束生产制造，可针对 I-PEX 82069-100B-02-D 提供兼容替代方案，在满足连接器匹配和机械尺寸要求的基础上，对线材结构及加工工艺进行对应控制，为相关设备的极细同轴线束替代提供支持。
