I-PEX 82883-100B-02-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

阻抗匹配是高速极细同轴线束稳定传输的基础
对于工程师而言，极细同轴线束并不是简单的“导线连接”，当线束承担高速差分信号传输时，阻抗匹配会直接影响信号完整性。所谓阻抗匹配，是指信号源、传输线以及接收端之间尽可能保持合理的阻抗关系，减少信号在传输过程中产生的反射。当线束的特性阻抗与系统设计不一致时，高速信号到达阻抗突变位置后可能产生反射，从而造成波形畸变、过冲、振铃以及眼图裕量下降等问题。频率越高、信号边沿越快，这类问题越值得重视。因此，在选用极细同轴线束时，工程师通常需要同时关注线材结构、导体尺寸、绝缘介质、屏蔽结构、线束长度以及连接器端接，而不能只看Pin数和外形尺寸。

-------------------------------------------------------------------------------------------------

以I-PEX 82883-100B-02-D为例，AWG#40与阻抗需要结合系统一起考虑

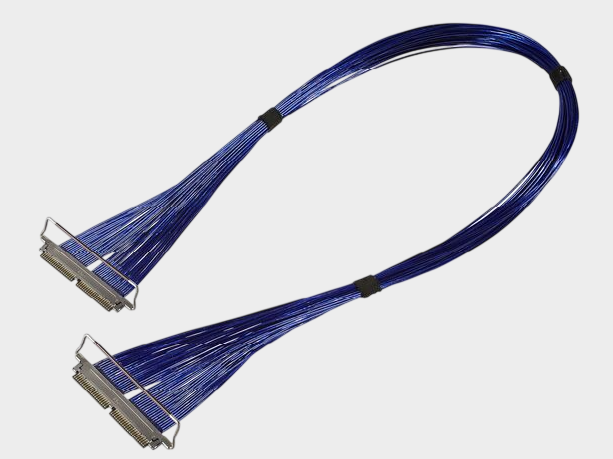

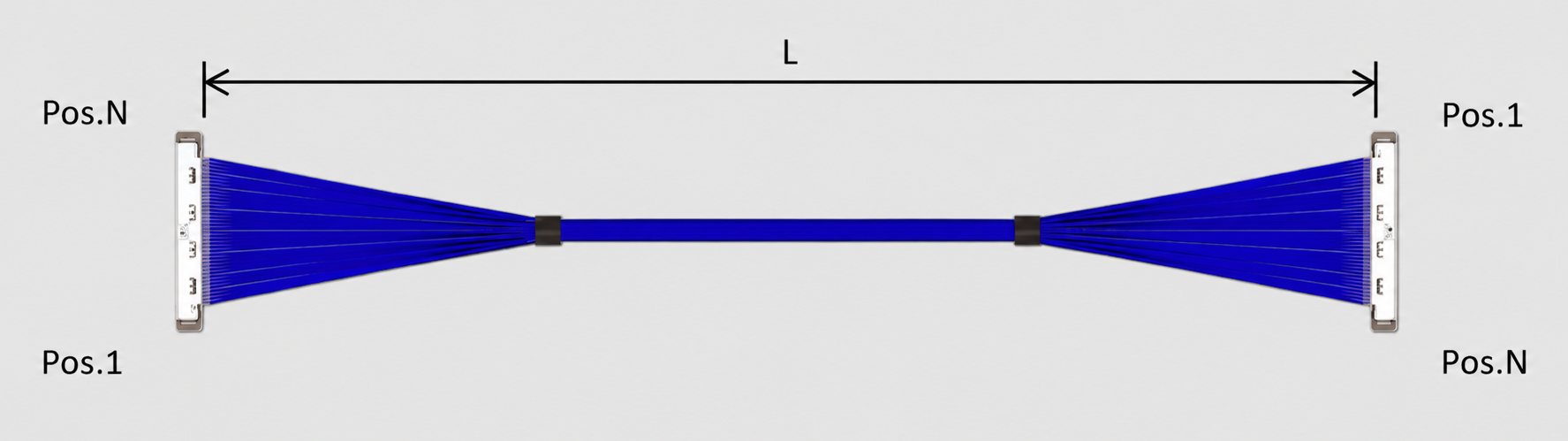

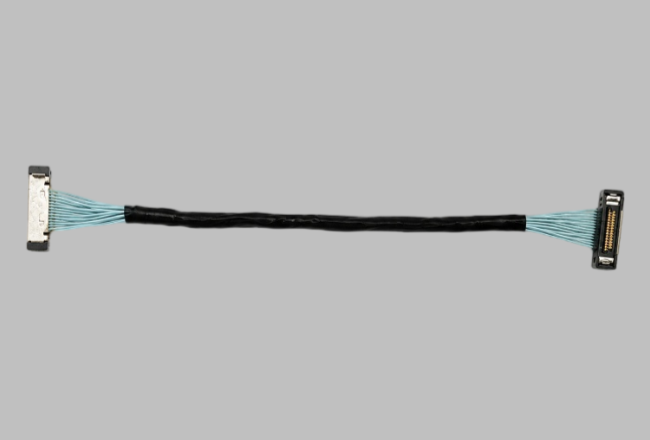

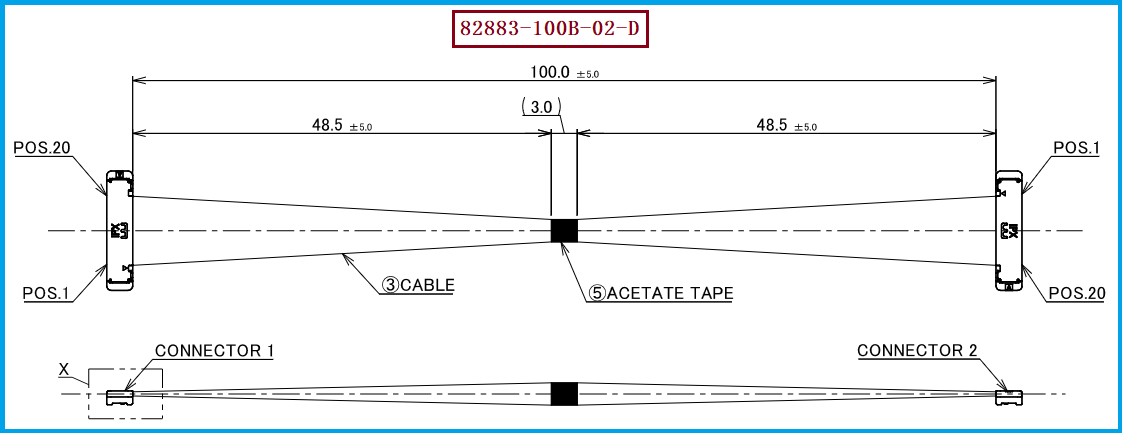

本次介绍的产品是 I-PEX 82883-100B-02-D，属于CABLINE®-SS 20Pin极细同轴线束，规格为Micro-Coaxial Cable、AWG#40、100mm、1-N线序。其线材端连接器型号为 20373-R20T-06，对应CABLINE®-SS的20Pin、0.4mm Pitch连接体系。I-PEX的CABLINE®-SS系列面向高速信号应用，官方高速性能验证采用AWG#40 Micro-Coaxial Cable、45Ω、100mm等测试条件，并给出了最高16Gbps/Lane的系列高速传输能力参考。需要注意的是，系列测试条件中的45Ω不能直接等同于本具体82883线束的所有系统阻抗要求，实际项目仍应根据客户设备的接口标准、PCB阻抗设计及整条链路要求进行验证。

-------------------------------------------------------------------------------------------------

为什么AWG#40线材不能只看“线径一样”，还要看阻抗一致性？
在实际替代选型过程中，采购人员容易遇到一种情况：两家供应商都提供AWG#40极细同轴线，看起来线径相同、Pin数相同、长度也相同，但高速设备实际测试结果却存在差异。这是因为AWG主要描述导体尺寸，并不能单独决定特性阻抗。极细同轴线的阻抗还与导体尺寸、绝缘层材料及厚度、屏蔽结构等因素有关。对于 82883-100B-02-D 这类高速极细同轴线束，线材端连接器 20373-R20T-06 可配合AWG#40线材使用，因此替代开发时除了确认AWG#40，还需要关注线材的实际阻抗、结构尺寸以及端接一致性。如果阻抗发生较大偏差，即使机械上能够正常插合，也不代表高速信号传输性能能够达到原设计要求。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于工程师和采购人员，如果现有设备采用 I-PEX 82883-100B-02-D，建议首先确认20PIN、0.4MM Pitch、20373-R20T-06、AWG#40、100mm以及1-N线序等核心参数，再进一步确认系统所要求的特性阻抗和高速信号指标。尤其是在高速显示、摄像头、AI视觉及高速数据设备中，应避免仅按照“20PIN+AWG#40+100mm”进行简单替换，而应进一步验证插入损耗、回波损耗、阻抗一致性和信号完整性。我们公司可提供：I-PEX 82883-100B-02-D兼容替代线束方案，可围绕20373-R20T-06线材端连接器、AWG#40极细同轴线、20PIN规格及实际线长和线序要求进行兼容替代制造，并根据客户项目需求对关键电气性能进行针对性匹配，为工程验证和采购国产替代提供支持。

-------------------------------------------------------------------------------------------------

阻抗匹配决定高速极细同轴线束能否真正“稳定传输”
极细同轴线束中的阻抗匹配，本质上是为了让高速信号在整个传输链路中尽量保持稳定，减少阻抗突变带来的反射和信号完整性问题。以 I-PEX 82883-100B-02-D 为例，其采用AWG#40 Micro-Coaxial Cable，并配套 20373-R20T-06 线材端连接器，属于20PIN、0.4MM Pitch的CABLINE®-SS线束方案。对于替代产品开发而言，真正需要关注的不是单一参数是否相同，而是连接器、AWG#40线材、阻抗、长度、线序及端接工艺能否形成完整匹配。我是【联邦电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。只有从机械兼容与电气性能两个层面同时验证，极细同轴线束才能满足高速设备长期稳定运行的要求。
