I-PEX 83012-100B-01-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

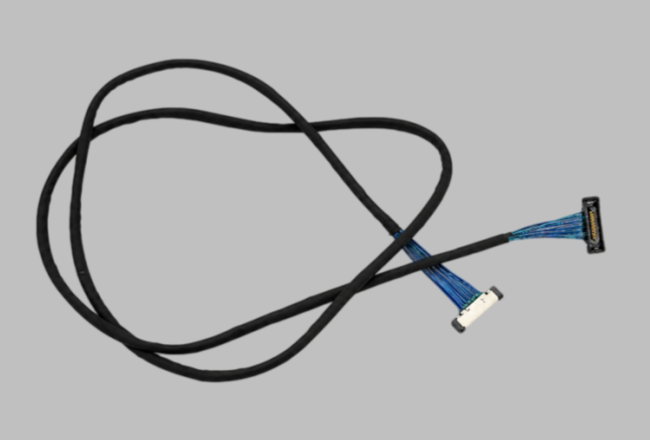

I-PEX 83012-100B-01-D：14PIN、0.4MM间距的极细同轴线束
在笔记本电脑、显示模组、摄像头模组及其他空间受限的高速电子设备中，极细同轴线束需要同时满足小型化、高速信号传输和稳定连接等要求。本文介绍的 I-PEX 83012-100B-01-D，属于CABLINE®-SS系列14Pin极细同轴线束，采用 14PIN、0.4MM间距 的线材端连接器结构，配套线材端连接器型号为 20373-R14T-06。根据I-PEX官方资料，CABLINE®-SS采用0.4 mm Contact Pitch、Vertical Right Angle结构，14 Pin属于该系列可选Pin数之一；83012对应300 mm、1-1连接方式的14Pin Micro-Coaxial Cable Harness。对于工程师而言，这款线束的重点并不只是“14芯”，而是14根极细同轴线在有限空间内实现稳定、高速的信号连接；对于采购人员而言，则需要同时核对产品料号、连接器型号、Pin数、间距、线长、线规及线序，才能判断替代产品是否真正对应原规格。

-------------------------------------------------------------------------------------------------

极细同轴线束能耐多少伏电压？不能只看“耐压”两个字

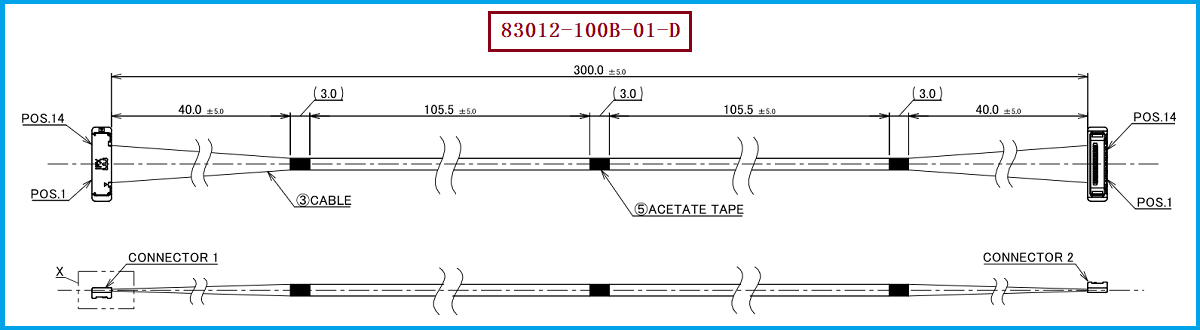

“极细同轴线束能耐多少伏电压？”是工程选型时经常需要确认的问题，但线束的额定电压、耐电压测试值和实际工作电压并不是同一个概念。以本款 I-PEX 83012-100B-01-D 的官方2D图纸为参考，其图纸标注了 30V额定电压，同时规定了 AC 250V耐电压测试条件，并标注 DC 100V条件下绝缘电阻50MΩ以上。因此，不能简单地理解为“这条极细同轴线可以长期工作在250V”；AC 250V属于耐电压测试条件，而30V则是图纸给出的额定电压，两者用途不同。实际应用时，还需要结合连接器、线材绝缘层、信号类型、工作温度、爬电/电气间隙以及设备安全规范综合判断。对于工程师来说，如果应用系统的工作电压接近额定值，更应该进一步确认完整线束的绝缘、耐压及温升要求，而不能只依据耐压测试数字进行选型。

-------------------------------------------------------------------------------------------------

14PIN高速线束选型：连接器、线规、阻抗和线序需要同时匹配
对于 83012-100B-01-D 的替代或二次选型，建议从连接器、线材和电气定义三个方面进行确认。首先，线材端连接器需要对应 20373-R14T-06，Pin数为 14PIN，连接器触点间距为 0.4MM；其次，该线束采用 AWG #40 Micro-Coaxial Cable，官方CABLINE®-SS资料显示AWG40属于可支持的Micro-Coax规格，且该系列针对AWG40给出了相应的电流能力参数；同时，I-PEX公开的高速性能验证条件采用AWG#40、45Ω、100mm Micro-Coax进行测试，因此高速应用不能只关注线径，还需要结合实际系统阻抗和信号完整性要求进行确认。再次，本款83012为1-1直通线序，300 mm长度版本对应83012，采购时如果只确认“14Pin CABLINE-SS”而忽略1-1/1-N线序，就可能造成实际Pin定义不一致。对于需要国产兼容替代的项目，建议工程师提供原线束图纸、连接器型号、线材规格、长度公差和Pin Assignment，由供应商逐项核对。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对需要寻找I-PEX CABLINE®-SS兼容线束的客户，I-PEX 83012-100B-01-D 可以按照“14PIN + 0.4MM Pitch + 20373-R14T-06 + AWG#40 Micro-Coax + 300mm + 1-1”的核心组合进行确认。I-PEX官方页面同时列出了14Pin的83010、83011、83012三个1-1线束型号，分别对应100mm、200mm和300mm，因此如果项目后续需要调整线长，也可以按照相同系列进行规格核对。我们公司可提供：I-PEX 83012-100B-01-D兼容替代线束方案，可根据客户的连接器型号、14PIN与0.4MM间距要求、AWG#40极细同轴线、线长及1-1线序等参数进行极细同轴线束生产制造。对于工程替代项目，建议采购人员不要仅以外观和连接器能否插接作为判断依据，而应重点确认尺寸、Pin定义、电气性能、阻抗、耐压、绝缘电阻以及批量一致性等指标，必要时通过样品测试后再导入量产。

-------------------------------------------------------------------------------------------------

耐压只是参数之一，高速极细同轴线束更需要关注整体匹配
I-PEX 83012-100B-01-D 是一款14Pin、0.4MM间距、AWG#40 Micro-Coax、300mm、1-1连接方式的CABLINE®-SS极细同轴线束。对于“极细同轴线束能耐多少伏电压”这一问题，应区分额定工作电压与耐电压测试值：该型号图纸给出的额定电压为30V，耐电压测试条件为AC 250V，不能将后者直接当作长期工作电压使用。我是【联邦电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。对于工程师和采购人员而言，真正进行替代选型时，应把83012-100B-01-D产品料号、20373-R14T-06线材端连接器、14PIN、0.4MM间距、AWG#40、阻抗、300mm线长以及1-1线序作为一个完整规格组合进行确认。通过对这些关键参数进行逐项匹配，才能更有效地降低兼容替代项目中的选型风险。
