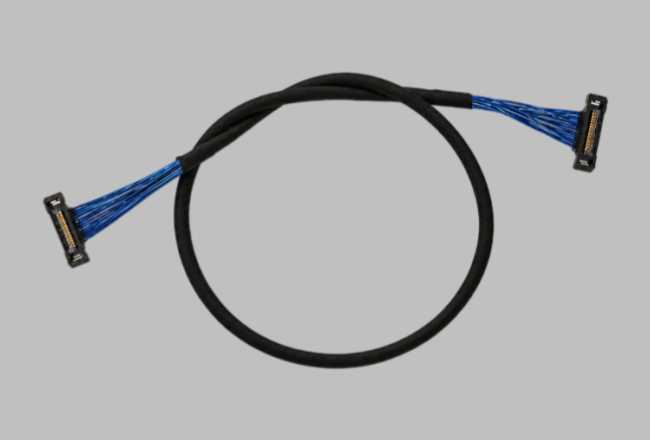

I-PEX 83011-100B-01-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

14Pin 200mm极细同轴线束，适合空间受限的高速连接应用
在笔记本电脑、显示模组、摄像头模组、工业设备及其他高密度电子设备中，连接器和线束既要满足高速信号传输，又要尽可能减少内部空间占用。I-PEX CABLINE®-SS系列采用0.4mm端子间距、垂直直角结构和水平出线方式，并支持Micro-Coaxial Cable，可用于高密度、高速信号连接。此次介绍的 I-PEX 83011-100B-01-D 就是该系列的一款14Pin极细同轴线束，工程图对应长度为 200±5mm，采用14Pin、1-1直通线序。该线束配套使用的线材端连接器型号为 20373-R14T-06，适合需要14路信号进行点对点连接的设备内部线束应用。I-PEX官方资料同时显示，CABLINE®-SS系列覆盖10Pin、14Pin、20Pin、30Pin、32Pin、35Pin、40Pin和50Pin等规格。

-------------------------------------------------------------------------------------------------

极细同轴线束可以做多长？关键不是“能不能做”，而是要看信号和结构要求
很多工程师和采购人员在选型时都会问：极细同轴线束可以做多长？ 实际上，极细同轴线束的长度并不存在一个脱离具体应用的固定上限，最终长度需要结合线材规格、特性阻抗、信号速率、连接器结构、布线空间、弯折要求以及信号完整性指标综合确定。以I-PEX CABLINE®-SS官方线束为例，同一14Pin、Micro-Coaxial Cable、40AWG、1-1线序产品就提供100mm、200mm和300mm等长度规格，其中 83010为100mm、83011为200mm、83012为300mm。因此，200mm并不是极细同轴线束只能做到的长度，而是该型号的标准工程规格；如果实际设备需要更长或更短的线束，则应重新结合传输速率、衰减、串扰、阻抗及机械布局进行验证，而不能单纯按照长度比例直接放大或缩短。

-------------------------------------------------------------------------------------------------

83011-100B-01-D替代生产，重点关注AWG40、50Ω、14Pin及1-1线序

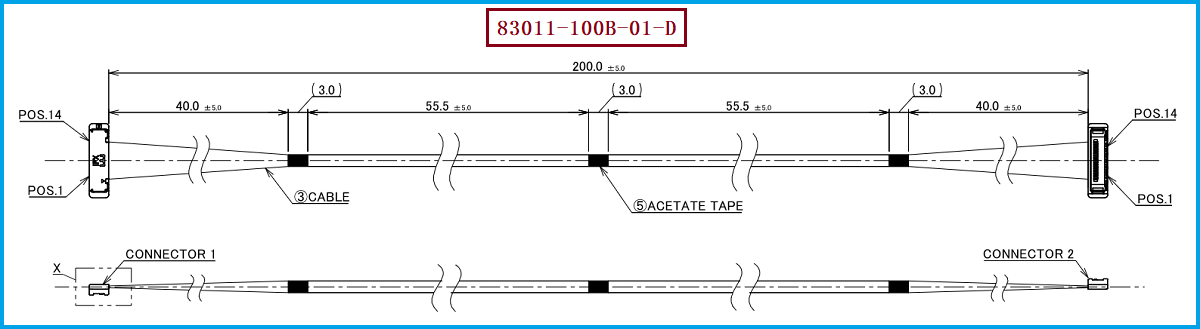

对于工程师而言，替代一款原厂极细同轴线束，不能只看连接器型号和总长度，还需要同时确认线材、电气性能及线序。I-PEX 83011-100B-01-D采用 14根Micro-Coaxial Cable、AWG#40、50Ω线材，并采用1-1直通结构；PDF工程图同时给出了线束长度200±5mm以及相应的固定、胶带和装配结构要求。CABLINE®-SS系列官方资料显示，该连接器支持AWG36、AWG38、AWG40和AWG42等Micro-Coaxial Cable，其中AWG40属于该系列适用线材规格；官方高速性能展示则采用40Pin、AWG#40、45Ω、100mm Micro-Coaxial Cable进行测试，因此实际项目选型时仍应以具体线材阻抗、系统接口和SI验证结果为准。对于采购人员来说，询价时建议明确提出 83011-100B-01-D、14Pin、200mm、AWG#40、50Ω、1-1线序以及20373-R14T-06连接器等关键条件，减少不同供应商报价规格不一致的问题。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果设备原设计采用I-PEX CABLINE®-SS 14Pin结构，进行兼容替代时，应首先确认PCB端配合连接器与线材端结构是否一致。I-PEX官方推荐料号中，14Pin Plug Housing为 20373-R14T-06，对应的14Pin Receptacle为 20374-R14E-31；同时官方14Pin 1-1 Harness中，100mm、200mm、300mm分别对应83010、83011、83012。对于本次 83011-100B-01-D 替代项目，建议工程端重点确认连接器结构、14Pin数量、0.4mm Pitch、线缆规格、200mm长度、1-1线序、出线方向以及设备内部实际走线空间，再进行样品装配和电气测试。我们公司可提供：I-PEX 83011-100B-01-D兼容替代线束方案，可根据客户图纸、样品或具体BOM要求进行极细同轴线束的规格匹配与生产制造，为工程替代、国产化采购以及批量供应提供对应的线束解决方案。

-------------------------------------------------------------------------------------------------

200mm是83011的标准规格，实际线束长度可根据项目重新设计
I-PEX 83011-100B-01-D是一款CABLINE®-SS系列14Pin、200mm、1-1线序的Micro-Coaxial极细同轴线束，配套线材端连接器型号为 20373-R14T-06。对于“极细同轴线束可以做多长”这一问题，更准确的理解是：线束长度需要根据高速信号传输、阻抗控制、衰减、串扰、弯折半径和设备结构空间等因素综合确定，不能仅以机械长度作为判断依据。我是【联邦电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。对于已经采用CABLINE®-SS结构的设备，100mm、200mm、300mm均可作为官方现有14Pin 1-1规格参考；如果项目存在不同长度、线序或安装空间需求，则可以进一步依据实际工程条件进行定制开发。
