I-PEX 83010-100B-01-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

什么是极细同轴线束的“插损”？

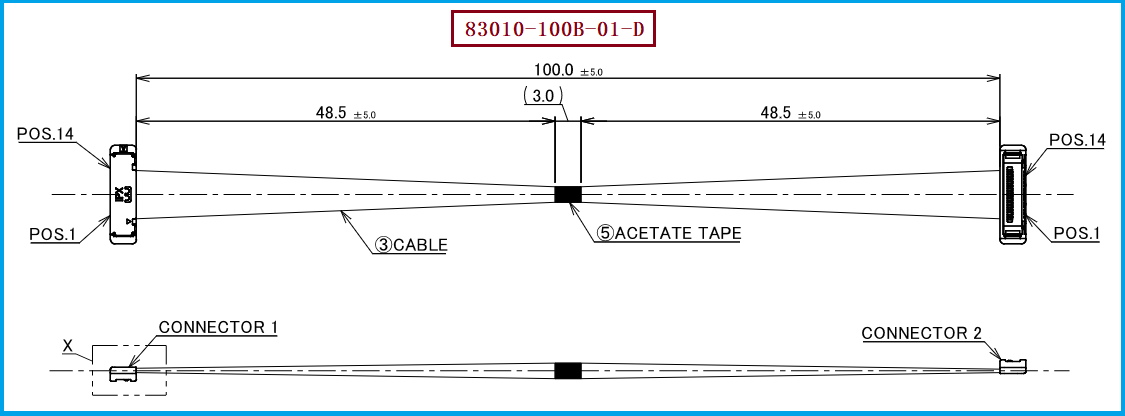

在高速显示、工业相机、AI视觉设备以及高速数据传输设备中，工程师经常会关注极细同轴线束的“插损”，那么插损到底是什么？简单来说，插损（Insertion Loss，IL）就是信号经过线束及连接结构后，相比输入端原始信号所产生的功率损耗，通常以dB表示。插损越大，说明信号在传输过程中衰减越明显。对于高速信号而言，插损并不是单纯由线材决定，而是与线材本身、传输长度、导体损耗、介质损耗、阻抗控制、连接器以及整个连接结构共同相关。以本文对应的 I-PEX 83010-100B-01-D 为例，该产品属于CABLINE®-SS 14Pin极细同轴线束，采用 AWG#40 Micro-Coaxial Cable，长度100mm，1-1线序，其线材端连接器型号为 20373-R14T-06。因此，在进行信号完整性评估时，不能只看“100mm”这个长度，还需要把线材和连接器作为一个完整的高速传输通道进行分析。

-------------------------------------------------------------------------------------------------

为什么插损会成为工程师选型极细同轴线束的重要指标？
当高速信号通过极细同轴线束传输时，随着频率升高，导体损耗、介质损耗等因素会更加明显；如果线束阻抗控制不稳定，或者连接器与线材之间存在阻抗不连续，还可能产生反射，使整个信号通道的传输性能进一步受到影响。因此，工程师在评估插损时，通常不会只问“这根线有多少毫米”，而会进一步关注线材AWG、特性阻抗、长度、连接器结构以及实际工作频率。I-PEX的CABLINE®-SS产品资料给出了一个高速性能测试条件：40Pin连接器搭配AWG#40、45Ω、100mm Micro-Coaxial Cable，并用于16Gbps/Lane应用验证；但需要注意，这属于官方特定测试条件，不能直接等同于83010-100B-01-D的具体线束阻抗参数。对于83010这款产品，应以其对应工程图纸中的具体规格作为替代开发依据。

-------------------------------------------------------------------------------------------------

从工程师和采购人员角度，如何理解插损与线束选型？
对于工程师而言，插损更重要的意义在于判断高速信号经过整个线束通道之后是否仍能保持足够的信号质量。尤其当传输速率提高、频率范围扩大后，即使线束长度只有100mm，也不能忽略连接器、线缆和阻抗连续性带来的影响。CABLINE®-SS采用 0.4mm Pitch、Vertical Right Angle结构、1.65±0.2mm结合高度，支持AWG36、AWG38、AWG40和AWG42 Micro-Coaxial Cable，并提供多种Pin数规格；I-PEX还针对该系列提供信号完整性测试资料。 对采购人员而言，则应避免仅依据“14Pin、100mm、AWG40”采购替代品，因为 83010-100B-01-D的关键识别条件还包括1-1线序以及20373-R14T-06连接器。特别需要注意的是，同为14Pin、100mm的82881-100B-02-D属于1-N线序，与83010-100B-01-D并不是同一线序定义。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

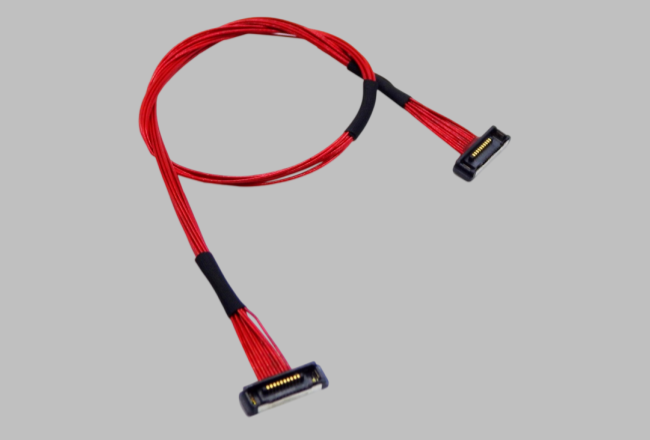

如果客户正在寻找 I-PEX 83010-100B-01-D 的兼容替代线束，建议首先确认原产品的14Pin规格、0.4mm Pitch、AWG#40 Micro-Coaxial Cable、100mm长度以及1-1线序，同时确认线材端使用的 20373-R14T-06 是否与设备端连接结构相匹配。在高速应用中，还需要结合实际工作频率评估插损、阻抗连续性及信号完整性，而不能仅凭线束外观或长度判断是否能够直接替代。I-PEX官方型号资料明确将83010列为“14Pin Micro-Coaxial 40AWG、L=100mm、1-1”线束，并将20373-R14T-06列为14Pin Plug Housing。 我们公司可提供：I-PEX 83010-100B-01-D兼容替代线束方案，可根据客户样品、图纸及应用要求，对14Pin、AWG#40、100mm、1-1线序及20373-R14T-06配套结构进行对应开发，并结合实际高速信号应用需求关注插损及阻抗控制，为工程打样、产品验证和批量采购提供兼容替代线束支持。

-------------------------------------------------------------------------------------------------

插损是判断高速极细同轴线束传输性能的重要指标
极细同轴线束的插损，就是信号经过线束传输通道后产生的衰减程度，它与线材、长度、频率、阻抗、连接器及整个传输结构密切相关。我是【联邦电子产品网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时联系：尹经理 18013280527（微信同号）。对于 I-PEX 83010-100B-01-D 这款14Pin、AWG#40、100mm、1-1极细同轴线束来说，在进行替代选型时，不应只关注“线长是否一样”，还应同步核对 20373-R14T-06连接器、线序、线材规格以及高速信号传输性能。对于工程师，这是保证信号完整性的重要基础；对于采购人员，则是判断替代产品是否真正匹配的重要依据。
