降低信号衰减，首先要控制极细同轴线束的阻抗与传输结构
在高速显示、摄像头、工业视觉及高速数据设备中，极细同轴线束承担着高速信号传输任务，随着传输距离增加，导体损耗、介质损耗以及阻抗不连续等因素都可能造成信号衰减。因此，工程师在设计极细同轴线束时，需要同时关注线径、介质结构、屏蔽结构、阻抗以及线束长度，而不能只看连接器Pin数。以 I-PEX 83023-100B-01-D 为例，该产品为CABLINE®-SS 35Pin极细同轴线束，PDF资料明确采用 AWG#40 Micro-Coaxial Cable、50Ω、200±5mm、1-1线位定义。其中，200mm长度意味着高速信号需要经过更长的传输路径，因此在替代开发过程中，对线材本身的传输特性和阻抗一致性进行控制尤为重要。I-PEX官方对CABLINE®-SS的系列高速性能测试采用40Pin、AWG#40、45Ω、100mm、GSSGSSG条件，并以16Gbps/Lane应用作为参考，这也说明高速线束的信号性能需要结合具体线材、长度和连接器结构进行整体验证，而不能简单以连接器标称速率判断。

-------------------------------------------------------------------------------------------------

减少线束自身损耗，关键在于线材、屏蔽和制造一致性
对于极细同轴线束而言，降低信号衰减并不是单纯选择更粗的线径，而是需要在有限空间内保持稳定的同轴传输结构。AWG#40 Micro-Coaxial Cable本身具有较小的外径和较高的空间利用率，但对制造工艺的一致性要求也更高。在生产过程中，如果导体、绝缘层或屏蔽结构受到损伤，或者不同线位之间的结构尺寸出现明显偏差，都可能造成局部阻抗变化，进而增加高速信号的反射与损耗。因此，对于 83023-100B-01-D 这类35Pin、200mm的1-1线束，替代生产时应重点控制线材一致性、端部剥线尺寸、屏蔽层处理、连接器端接以及整束线缆成型质量。CABLINE®-SS采用0.4mm Contact Pitch、Vertical Right Angle结构，并支持AWG36至AWG42的Micro-Coaxial Cable；官方资料同时说明AWG42存在特性阻抗不匹配提示，因此实际高速应用中更应依据具体信号要求选择合适线材，而不是仅追求更细线径。

-------------------------------------------------------------------------------------------------

连接器与线束结合位置，是降低高速信号损耗不可忽视的环节
高速信号经过极细同轴线束时，不仅在线缆内部存在损耗，在连接器与线缆的过渡区域同样可能产生阻抗不连续。因此工程师在进行替代方案设计时，应重点检查线材端连接器、屏蔽结构、端部加工以及连接器与线缆之间的过渡状态。本款 I-PEX 83023-100B-01-D 配套线材端连接器型号为 20373-R35T-06，线位定义为 1-1，即两端对应Pin位进行直通连接。CABLINE®-SS官方资料显示，35Pin Plug Housing对应型号为20373-R35T-06，同时该系列采用W-Point双触点设计，用于提升公母座嵌合后的接触可靠性。对于工程师而言，除了确认Pin数量和连接器匹配，还需要通过实际高速测试观察插入损耗、回波损耗、串扰及眼图等指标；对于采购人员，则应关注供应商是否能够持续保持同一线材规格、端接工艺和批次一致性，从而避免批次变化导致信号性能波动。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

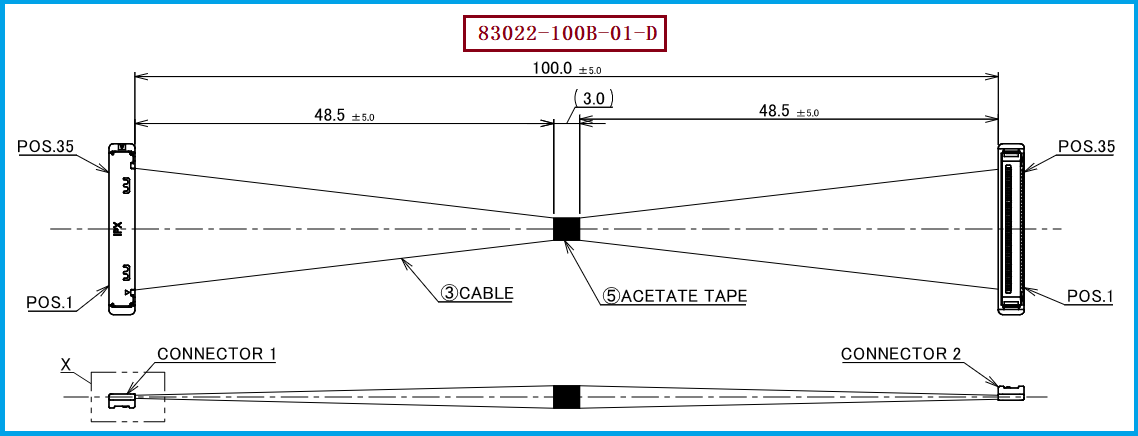

针对 I-PEX 83023-100B-01-D 的兼容替代开发，建议工程师首先锁定 35Pin、200mm、1-1、AWG#40 Micro-Coaxial Cable、50Ω 等核心条件，并确认线材端连接器 20373-R35T-06 及实际设备中的板端配合结构。在此基础上，再根据设备的高速信号速率、布线路径和安装空间，对线材衰减、阻抗一致性、端部过渡以及屏蔽连续性进行验证。I-PEX官方页面列出了CABLINE®-SS 35Pin的多种标准线束规格，其中1-1结构包括100mm的83022、200mm的83023以及300mm的83024，因此在实际替代选型时，如果设备对长度有明确要求，应优先按照原始长度和线位定义进行匹配，而不是简单采用同Pin数产品。 我们公司可提供：I-PEX 83023-100B-01-D兼容替代线束方案，可围绕35Pin、200mm、1-1线位定义及对应连接器结构进行极细同轴线束的生产制造与兼容开发，帮助工程师和采购人员降低替代选型与批量采购过程中的沟通成本。

-------------------------------------------------------------------------------------------------

降低极细同轴线束信号衰减，需要从线材到连接器进行系统控制
极细同轴线束的信号衰减与线材传输特性、阻抗控制、线束长度、屏蔽结构、连接器端接以及制造一致性密切相关。对于 I-PEX 83023-100B-01-D 这款35Pin、200mm、1-1极细同轴线束，降低信号衰减的核心并不是单独改变某一个参数，而是保证整个信号通道从Micro-Coaxial Cable到 20373-R35T-06 连接器端部都保持稳定、连续的电气结构。我是【联邦电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。通过合理选型、精细加工、严格控制生产一致性，并结合实际设备进行高速信号完整性测试，可以更有效地控制传输过程中的损耗与信号失真，为高速显示、高速摄像头、工业视觉及其他高速电子设备提供稳定的极细同轴线束连接方案。
