I-PEX 82881-100B-02-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

从工程设计角度看：极细同轴线为什么具备抗EMI能力？
在高速电子设备中，信号频率不断提高，线束不仅承担信号传输任务，同时也可能成为电磁干扰产生或耦合的路径。极细同轴线之所以能够有效抑制EMI（电磁干扰），核心原因在于它采用了“内导体＋绝缘层＋外部屏蔽层”的同轴结构，使信号传输区域与外部电磁环境之间形成相对独立的屏蔽空间。与普通并行导线相比，同轴结构能够减少信号向外辐射，也能够降低外部干扰信号耦合进入信号通道的可能性。对于工程师而言，这种结构特别适合空间紧凑、信号密度高、同时存在高速数字信号的设备内部布线。以I-PEX CABLINE®-SS系列为例，其连接器采用0.4mm Pitch、Vertical Right Angle结构，支持14Pin等多种Pin数，并针对高速信号传输应用进行设计，官方资料列出的参考应用包括V-by-One US、HDMI、USB、eDP以及MIPI等。

-------------------------------------------------------------------------------------------------

为什么“屏蔽层”是极细同轴线抗EMI的关键？
从信号完整性角度来看，极细同轴线的抗EMI能力并不只是因为线径很细，而主要取决于其同轴屏蔽结构、屏蔽连续性以及接地路径。高速信号在内导体中传输时，外部屏蔽层可以对外部电场和部分电磁场耦合形成隔离，同时也有助于控制信号能量向外辐射。因此，在实际线束设计中，如果屏蔽层出现破损、屏蔽连接不连续、端部处理不合理或者屏蔽接地路径设计不佳，即使使用极细同轴线，也可能影响整体EMI表现。对于工程师来说，选择极细同轴线束时不能只看AWG和外径，还应同时关注阻抗、屏蔽结构、端接方式、线位定义以及连接器配合。需要特别说明的是，I-PEX官方CABLINE®-SS页面将其定位为高速率、窄型极细同轴线连接器，并提供相关信号完整性测试资料；其公开的40Pin测试示例采用AWG40、45Ω、100mm Micro-Coaxial Cable，并使用GSSGSSG线位配置，该测试条件属于系列参考测试条件，并不等同于本款14Pin线束的全部参数。

-------------------------------------------------------------------------------------------------

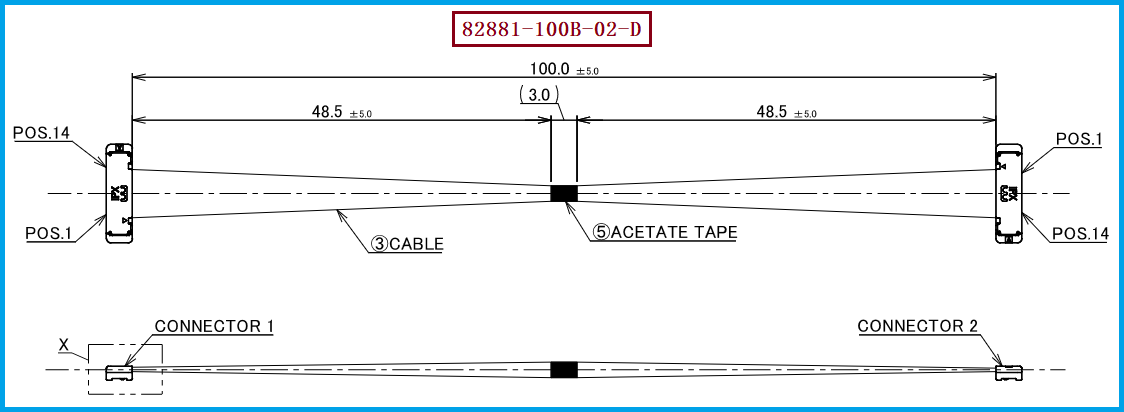

I-PEX 82881-100B-02-D：14Pin、100mm、1-N极细同轴线束
针对需要进行替代、国产化或第二供应商开发的项目，I-PEX 82881-100B-02-D是一款值得重点关注的14Pin极细同轴线束产品。根据对应产品资料，该型号采用14Pin结构，线长为100mm，线材为40AWG Micro-Coaxial Cable，线位定义为1-N。其线材端使用的连接器型号为20373-R14T-06，属于CABLINE®-SS系列14Pin Plug Housing。I-PEX官方资料同时列出了20380-R14T-06这一14Pin Plug Cable Assembly以及20374-R14E-31这一14Pin Receptacle，工程师在进行整机替代设计时，需要结合PCB端母座、插接方向、机构空间以及实际Pin定义进行整体核对。对于采购人员而言，建议在询价和打样阶段直接以“82881-100B-02-D + 20373-R14T-06 + 14Pin + 100mm + AWG40 + 1-N”作为基础识别条件，避免仅按照“14Pin极细同轴线束”采购而造成连接器版本、线位或长度不一致。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果原设备正在使用I-PEX 82881-100B-02-D，而项目需要进行供应链优化、国产替代、长期供货或成本控制，替代线束不能只追求“接口能够插上”，而应从连接器型号、Pin数、Pitch、线材规格、线长、线位定义、阻抗、屏蔽结构以及装配尺寸等方面进行逐项确认。对于本款产品，首先应确认14Pin、0.4mm Pitch和20373-R14T-06线材端连接器的匹配关系，其次确认100mm长度及1-N线位定义是否与原设备一致，同时根据实际高速信号类型确认极细同轴线的阻抗和信号完整性要求。I-PEX官方资料显示，20373-R14T-06为14Pin CABLINE®-SS Plug Housing，并支持AWG40、AWG36 Micro-Coaxial Cable；因此，在做替代方案时，不能简单使用外形相近的连接器或普通导线进行替换，而应按照原产品的结构和电气要求进行匹配验证。我们公司可提供：I-PEX 82881-100B-02-D兼容替代线束方案，可根据客户设备的实际需求，对线长、线材、Pin数、线位定义及连接器配置进行匹配开发，为工程研发、样品验证和批量采购提供极细同轴线束替代方案。

-------------------------------------------------------------------------------------------------

抗EMI不仅取决于线材，更取决于完整的线束设计
极细同轴线能够抗EMI，关键在于同轴结构形成的屏蔽作用，以及信号通道、屏蔽层、连接器和接地路径之间的整体配合。对于高速、小型化、高密度设备而言，选择极细同轴线束时，应从“线材＋屏蔽＋连接器＋线位＋结构＋信号完整性”整体进行评估。I-PEX 82881-100B-02-D作为14Pin、100mm、40AWG、1-N的CABLINE®-SS系列极细同轴线束，可作为相关设备进行兼容替代开发时的参考型号。对于工程师，重点应放在接口匹配、信号完整性和EMI控制；我是【联邦电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。对于采购人员，则应重点确认产品料号、连接器型号、线材规格、长度及线位定义。通过这些关键参数的准确对应，可以降低替代开发过程中的兼容风险，为后续样品验证和批量导入提供基础。
