I-PEX 83009-100B-01-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

AI相机越来越小，内部高速连接却越来越重要
随着AI视觉、机器视觉、智能检测等设备不断向小型化发展，AI相机不仅需要集成图像传感器、处理芯片等器件，还需要在有限的内部空间完成高速数据传输。因此，相机内部线束既要满足高速信号传输要求，又不能占用过多结构空间。极细同轴线采用独立的同轴传输结构，在较小外径下实现信号导体与屏蔽结构的组合，可以帮助工程师在有限空间内完成多通道高速信号布线。I-PEX CABLINE®-SS官方资料显示，该系列采用0.4mm Contact Pitch、垂直直角插拔、水平出线结构，结合线束后还可以穿过小型转轴等狭窄结构，这类紧凑设计对于AI相机、工业视觉设备等内部空间受限的产品具有实际工程价值。

-------------------------------------------------------------------------------------------------

为什么极细同轴线有利于AI相机进一步小型化？
AI相机小型化并不只是缩小摄像头外壳，更关键的是要降低内部连接系统的空间占用。传统多芯排线在通道数量增加后，往往需要较大的布线区域，而极细同轴线可以将每一路高速信号以独立同轴结构进行传输，有利于进行高密度布线。对于需要连接图像传感器与主控板的高速接口而言，线材的阻抗、串扰、信号衰减以及连接器过渡都需要综合考虑。CABLINE®-SS官方高速性能验证采用40P连接器、Micro-Coaxial Cable、AWG#40、45Ω、100mm及GSSGSSG测试条件，并给出了16Gbps/Lane应用的测量结果；官方同时列出MIPI等高速接口作为参考应用标准。需要注意的是，这属于特定条件下的系列性能验证，实际AI相机项目仍应根据具体传感器、主控、线长和系统拓扑进行信号完整性验证。

-------------------------------------------------------------------------------------------------

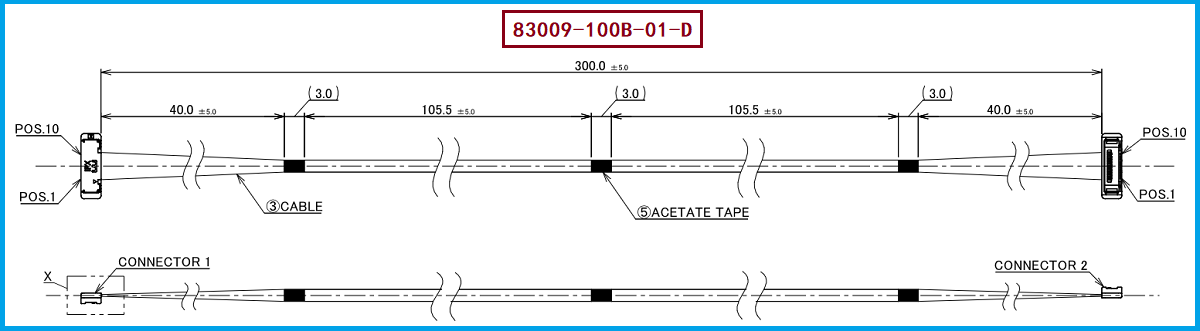

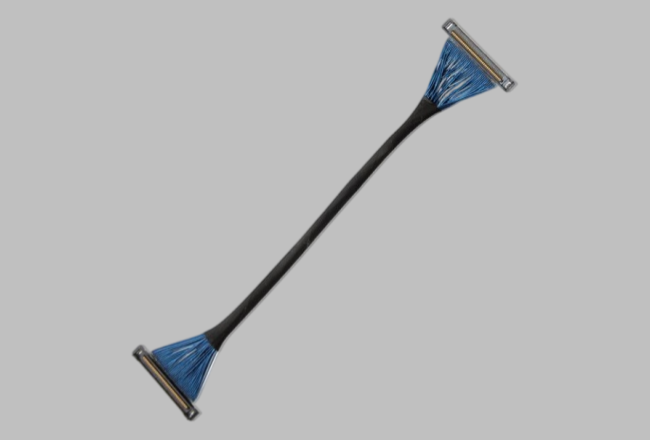

I-PEX 83009-100B-01-D：10PIN、300MM、1-1结构的紧凑型线束方案
本次介绍的具体产品型号为I-PEX 83009-100B-01-D，属于CABLINE®-SS 10P Harness。I-PEX官方型号资料明确显示，该型号对应10PIN、Micro-Coaxial 40AWG、300mm、1-1规格；与其配套的线材端连接器型号为20373-R10T-06。 从工程师角度来看，300MM长度可以覆盖部分AI相机内部较长距离的板间连接需求，而10PIN及1-1直通线序则需要根据具体相机的接口定义进行确认。对于采购人员而言，83009-100B-01-D、20373-R10T-06、300MM、10PIN、AWG#40、1-1是进行询价、打样和国产兼容替代时需要重点核对的关键规格。特别需要注意的是，I-PEX CABLINE®-SS系列的高速测试条件采用45Ω/100mm，而具体83009线束图纸中的实际线材参数应以对应原始图纸为最终依据，不能仅依据系列宣传参数判断整条300mm线束的高速性能。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于AI相机、工业相机及机器视觉设备的极细同轴线束选型，建议工程师首先确认图像传感器与主控端的接口类型、Lane数量和实际传输速率，再确认连接器PIN数、线序、线长、AWG及阻抗要求，同时结合相机内部结构确定出线方向和弯折路径。采购人员在寻找兼容替代供应商时，则建议按照完整料号进行比对，而不是仅以“CABLINE®-SS 10P线束”作为采购依据。I-PEX官方资料显示，CABLINE®-SS的10P Harness同时存在100mm、200mm、300mm以及1-N、1-1等不同规格，因此长度和线序均属于重要的型号区分条件。 我们公司可提供：I-PEX 83009-100B-01-D兼容替代线束方案，可围绕20373-R10T-06线材端连接器、AWG#40极细同轴线、300MM长度及1-1线位定义进行兼容开发与生产制造，并可根据客户实际AI相机结构需求，对线长、走线方式及相关线束规格进行匹配。对于高速应用，最终替代方案还建议通过阻抗、插损、回损、串扰及眼图等测试确认实际信号完整性。

-------------------------------------------------------------------------------------------------

极细同轴线让AI相机在“小型化”与“高速化”之间取得更好的空间设计条件
AI相机不断向更小体积、更高像素和更高数据吞吐方向发展，使内部高速连接线束面临更严格的空间与信号要求。极细同轴线通过紧凑的单通道结构，有利于在有限空间中实现高密度高速布线；而CABLINE®-SS的0.4mm间距、垂直直角结构和水平出线设计，则进一步为紧凑型设备内部连接提供了结构基础。 I-PEX 83009-100B-01-D作为10PIN、300MM、1-1的CABLINE®-SS极细同轴线束，可作为AI相机、工业视觉等设备进行高速线束选型及兼容替代开发时的参考型号。我是【联邦电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。对于工程师而言，重点是确保机械、电气和高速信号性能匹配；对于采购人员而言，重点则是确认完整型号、连接器、长度、线材及线序，避免因规格遗漏造成替代产品不兼容。
