I-PEX 83008-100B-01-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

工业相机模组为什么普遍采用极细同轴线？
工业相机、机器视觉设备以及AI视觉模组内部，需要在有限的结构空间内完成图像数据、高速差分信号及相关控制信号的传输。随着工业视觉向高分辨率、高帧率和小型化方向发展，内部线束不仅要满足高速信号传输要求，还要兼顾体积、柔性、布线空间和连接可靠性。极细同轴线采用同轴结构传输高速信号，在有限空间内能够实现较高的信号完整性，同时其线径较细、柔性较好，更容易适应相机模组内部紧凑的走线环境，因此成为工业相机、高速摄像头及视觉模组中常见的连接方案之一。对于工程师而言，选择极细同轴线束时需要同时关注阻抗、AWG、线长、线序、连接器及结构尺寸；对于采购人员而言，则需要进一步确认原厂料号、连接器匹配和替代供应能力。

-------------------------------------------------------------------------------------------------

I-PEX 83008-100B-01-D：10PIN、200MM、AWG#40极细同轴线束

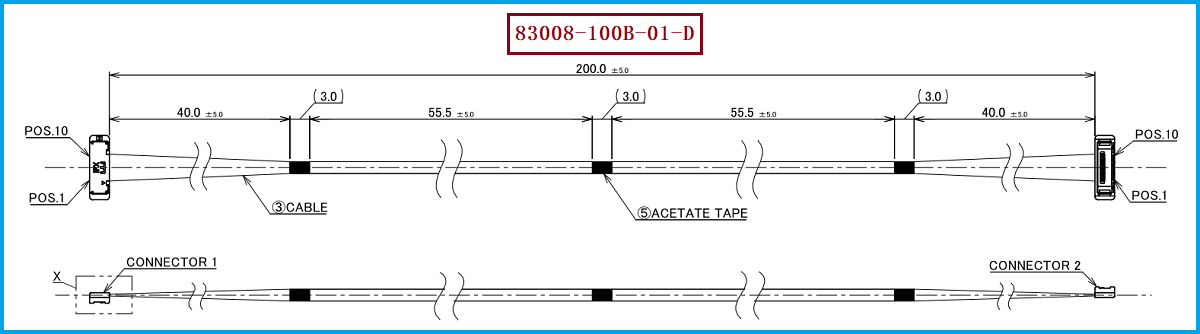

本次介绍的产品为 I-PEX 83008-100B-01-D，属于 CABLINE®-SS 10P HARNESS。根据对应工程图，该线束采用10PIN结构，线束长度为 200±5MM，线位定义为 1-1直通，内部使用 Micro-Coaxial Cable AWG#40、50Ω、蓝色极细同轴线，两端采用对应的CABLINE®-SS连接组件。其线材端连接器型号为 20373-R10T-06，该连接器对应10PIN、0.4MM间距结构，并可适配 AWG#40 线材。对于工业相机模组这类空间紧凑的应用而言，10PIN数量能够满足多路高速信号及相关连接需求，而AWG#40极细同轴线兼顾线径与高速信号传输需求，可作为相机模组内部线束选型时的一个具体参考。对应的配套对接连接器为20374-R10E-31，工程选型时应同时核对连接器型号、PIN数、线序以及实际安装空间。

-------------------------------------------------------------------------------------------------

从工程设计角度看，极细同轴线为什么适合工业视觉应用？
工业相机模组内部通常存在镜头、传感器、PCB、转接结构等多个部件，线束空间非常有限，同时高速图像数据对信号完整性的要求较高。I-PEX CABLINE®-SS采用 0.4MM间距、垂直直角连接结构和窄深度设计，官方产品资料还针对40PIN、AWG#40 Micro-Coaxial Cable、45Ω、100MM等条件进行了高速传输性能验证，并定位于最高16Gbps/Lane高速应用。需要注意的是，这类高速性能测试条件不能直接等同于每一款具体Harness的电气规格；例如本次 83008-100B-01-D工程图明确标注的是AWG#40、50Ω，因此实际替代开发时应以具体Harness图纸为准。对于工程师来说，应重点验证阻抗、插损、回损、串扰及线序等指标；对于采购人员，则建议在询价时明确具体料号、线长、AWG、阻抗和连接器型号，避免仅按照“CABLINE-SS 10PIN线束”进行采购而产生规格偏差。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于 I-PEX 83008-100B-01-D 的兼容替代，不能仅关注连接器外形是否能够插入，还需要按照原始工程图对线束长度、PIN数量、线位定义、AWG、阻抗、连接器以及装配尺寸进行综合匹配。该型号的关键规格可归纳为 10PIN、200MM±5MM、1-1线序、AWG#40、50Ω Micro-Coaxial Cable、线材端连接器20373-R10T-06。如果用于工业相机、机器视觉、AI视觉设备等高速信号场景，建议在样品阶段进一步进行导通、耐压、绝缘电阻以及高速信号完整性验证，并根据客户PCB端连接器确认实际插配关系。对于采购替代，建议将原厂料号 83008-100B-01-D、连接器型号 20373-R10T-06、AWG#40、200MM以及1-1线序作为询价和样品确认的核心条件。我们公司可提供：I-PEX 83008-100B-01-D兼容替代线束方案，可根据客户提供的原厂料号、工程图纸及实际应用要求进行极细同轴线束的规格匹配与替代开发。

-------------------------------------------------------------------------------------------------

工业视觉高速连接中的极细同轴线束价值
工业相机模组采用极细同轴线，并不仅仅是为了“线更细”，而是在有限空间、高速信号传输、线束柔性以及连接器小型化之间取得综合平衡。I-PEX 83008-100B-01-D作为CABLINE®-SS 10PIN极细同轴线束，采用 AWG#40、50Ω Micro-Coaxial Cable，200MM长度及1-1直通线序，线材端连接器为 20373-R10T-06，适合工程师在工业相机、高速视觉模组等紧凑型设备中进行选型参考。我是【联邦电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。对于需要降低采购成本、建立第二供应来源或进行国产化替代的客户，可依据原厂工程图和样品参数进行一对一规格确认，以确保替代线束在机械、电气和高速信号性能方面满足实际应用要求。
