I-PEX 83007-100B-01-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

NXP高速视觉生态与极细同轴线的连接需求
在基于NXP i.MX等处理器平台的摄像头、机器视觉、智能终端及嵌入式设备中，MIPI CSI-2等高速接口承担着摄像头模组与处理器之间的大量图像数据传输任务。NXP官方资料也针对i.MX平台提供了MIPI CSI-2摄像头接口相关设计说明。对于工程师而言，高速信号不仅要满足传输速率，还要兼顾设备内部空间、线缆弯折、信号完整性以及EMI控制，因此在紧凑型设备中，极细同轴线相比传统排线方案具有较明显的结构优势。极细同轴线采用单通道独立屏蔽结构，可以在较小外径下完成高速信号传输，更适合NXP平台常见的摄像头模组、显示模组以及空间受限的嵌入式设备内部连接。需要注意的是，这里所说的“NXP生态适用”，主要是从平台接口和设备设计需求角度分析，并不代表NXP对某一特定品牌线束进行统一指定。

-------------------------------------------------------------------------------------------------

为什么极细同轴线更适合NXP高速摄像头等应用
从工程设计角度来看，传统FFC排线采用并行导体结构，当信号速率不断提高、相邻通道间距不断缩小时，工程师需要更加关注串扰、阻抗控制以及EMI等问题；极细同轴线则通过中心导体、绝缘层和屏蔽层形成独立的信号传输通道，在高速差分信号连接中更容易进行通道化设计和屏蔽控制。I-PEX CABLINE®-SS采用0.4mm端子间距、垂直直角插拔及水平出线结构，官方资料将其定位为最高16Gbps/Lane高速数据传输应用，并通过40P、AWG#40、45Ω、100mm等条件进行了高速性能测试。其窄深度结构还适合穿过小型转轴或设备内部狭窄区域，同时W-Point双触点结构用于提升连接可靠性。

-------------------------------------------------------------------------------------------------

I-PEX 83007-100B-01-D：10PIN、0.4MM间距的小型化线束方案

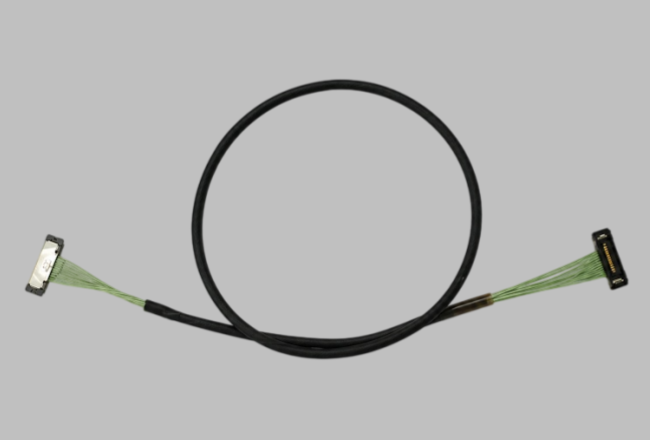

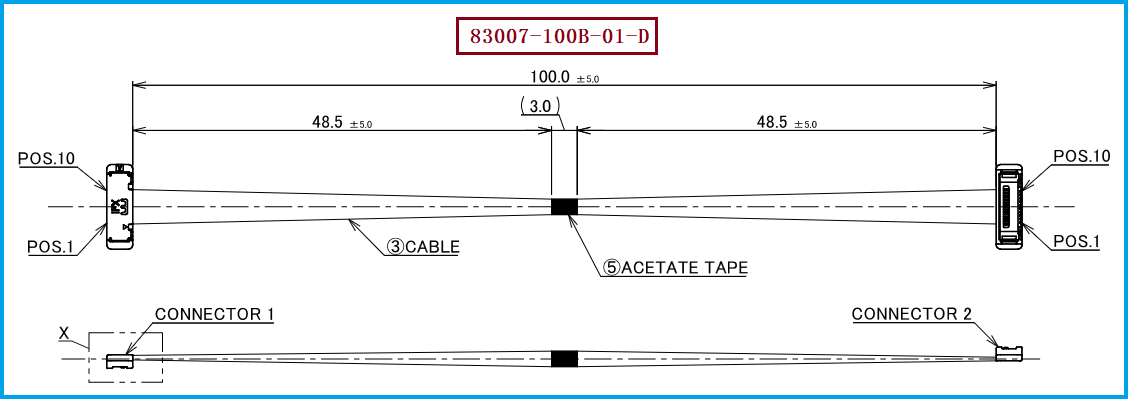

本次介绍的产品型号为I-PEX 83007-100B-01-D，属于CABLINE®-SS 10P HARNESS，官方型号资料对应100mm、1-1线序规格。该线束采用10路极细同轴线结构，线材端使用的连接器型号为20373-R10T-06，连接器为10PIN、0.4MM间距，与CABLINE®-SS系列的小型化结构相匹配。对于NXP平台的摄像头、视觉采集及高速数据连接项目，工程师在进行线束选型时，应重点确认处理器端接口定义、摄像头模组接口、PIN数量、线序、线长、线材规格以及阻抗要求；采购人员则应重点核对料号、连接器型号、PIN数、间距及线束结构，避免仅按照外观或接口尺寸进行替换。I-PEX官方页面也明确列出了83007这一10P、100mm、1-1的CABLINE®-SS线束型号。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对NXP平台相关设备，如果原设计采用I-PEX CABLINE®-SS方案，替代开发不能只做到“连接器能插上”，还需要同时验证机械尺寸、电气性能和高速信号完整性。以I-PEX 83007-100B-01-D为例，选型时应围绕10PIN、0.4MM间距、20373-R10T-06连接器、100MM长度、1-1线序等关键条件进行核对，并根据实际高速信号要求确认极细同轴线的AWG、特性阻抗及屏蔽结构。特别需要区分的是，I-PEX官方资料中的“AWG#40、45Ω、100mm”属于其CABLINE®-SS高速性能测试条件，而不能直接理解为83007线束所有参数均等同于该测试条件。 我们公司可提供：I-PEX 83007-100B-01-D兼容替代线束方案，可根据客户NXP平台摄像头、视觉设备及其他高速设备的实际结构需求，对连接器、线材、PIN数、线序、长度及相关电气参数进行匹配开发，为工程师提供样品验证及批量生产支持。

-------------------------------------------------------------------------------------------------

从高速信号、空间与供应链三个维度选择极细同轴线
NXP平台中涉及MIPI CSI-2等高速接口的摄像头及视觉设备，对高速信号连接、小型化布局和稳定传输提出了较高要求，这也是极细同轴线方案具有应用价值的重要原因。I-PEX 83007-100B-01-D作为CABLINE®-SS 10PIN、100MM、1-1线序线束，配套20373-R10T-06、10PIN、0.4MM间距连接器，可作为相关高速设备线束选型和兼容替代开发的参考型号。对于工程师而言，应重点关注信号完整性、机械空间和线序匹配；我是【联邦电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：尹经理 18013280527（微信同号）。对于采购人员而言，则应重点确认料号、连接器、规格一致性以及供应稳定性。通过成熟的极细同轴线束制造与兼容替代能力，可以为NXP相关设备及其他高速电子设备提供更加灵活的线束供应方案。
