I-PEX 82441-100B-02-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

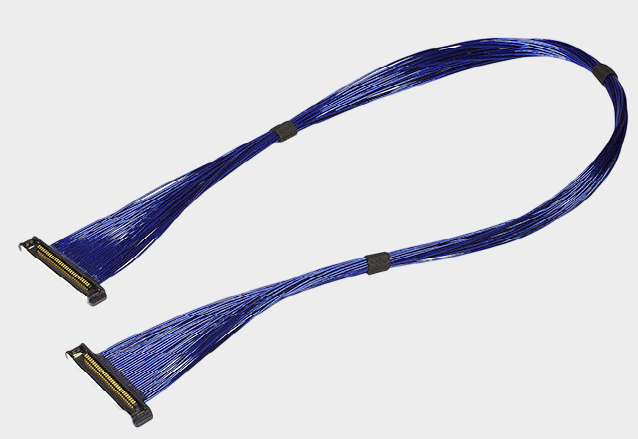

14PIN 0.4MM极细同轴线束，适合高密度内部连接

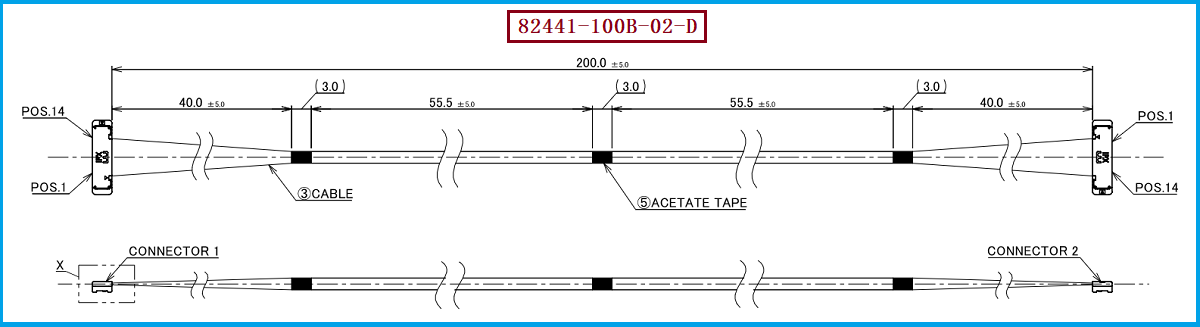

在笔记本电脑、平板电脑、显示模组、工业设备及高速数据设备内部，线束不仅需要满足信号传输要求，还要尽可能减少空间占用。I-PEX CABLINE®-SS系列采用0.4mm端子间距、垂直直角连接结构，支持10、14、20、30、32、35、40、50PIN等多种规格；其中 I-PEX 82441-100B-02-D 属于14PIN极细同轴线束，官方资料显示其采用Micro-Coaxial 40AWG线材，长度为200mm，线位定义为1-N。该线束配套的线材端连接器型号为 20373-R14T-06，属于CABLINE®-SS 14PIN Plug Housing，连接器PIN数为14PIN，端子间距0.4MM。对于工程师而言，这种小间距、多芯数结构能够在有限空间内完成多路高速信号连接；对于采购人员而言，确认产品料号、PIN数、Pitch、线长及线序，是寻找兼容替代线束时首先需要核对的基础参数。I-PEX官方资料同时显示，CABLINE®-SS支持AWG36、AWG38、AWG40及AWG42 Micro-Coaxial Cable，其中AWG40是该系列官方线束样品采用的规格。

-------------------------------------------------------------------------------------------------

极细同轴线的介电材料通常用什么？为什么会影响高速信号
极细同轴线的介电层位于中心导体与屏蔽层之间，其主要作用是提供绝缘，同时参与决定传输线的特性阻抗、介电常数、信号传播速度以及高频损耗。从行业常见材料来看，极细同轴线的绝缘介电材料通常会采用PE、FEP、PTFE、ETFE等聚合物，其中在高频、高速以及对介电损耗要求较高的应用中，氟聚合物类材料较为常见。工程师在选型时不能只看“线径够不够细”，还需要关注介电材料的介电常数、损耗特性、绝缘厚度及制造一致性，因为这些因素会共同影响阻抗控制和高速信号完整性。以CABLINE®-SS为例，I-PEX官方高速性能测试采用40AWG Micro-Coaxial Cable、45Ω阻抗、100mm长度，并以40PIN连接器进行测试；因此，在开发 I-PEX 82441-100B-02-D 的兼容替代线束时，不能简单地认为只要使用相同AWG线材即可，还需要综合控制导体尺寸、介电层结构、屏蔽结构以及整体阻抗一致性。需要特别说明的是，I-PEX公开页面并未将82441-100B-02-D所用线材的具体介电材料牌号作为公开选型参数，因此实际项目应以客户图纸、原厂线材规格或样品分析结果进一步确认。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

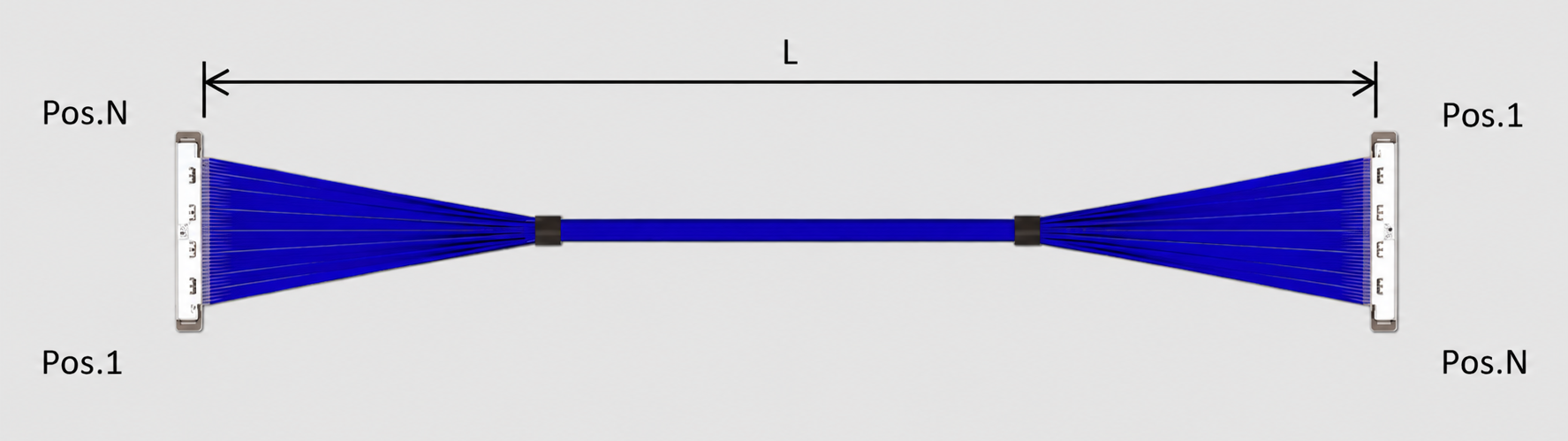

对于工程师进行替代设计，建议首先以 I-PEX 82441-100B-02-D 的核心结构参数作为基础，包括14PIN、0.4MM Pitch、200mm长度、40AWG Micro-Coaxial Cable以及1-N线位定义，同时确认设备端所匹配的连接器结构。I-PEX官方资料显示，CABLINE®-SS 14PIN对应的Plug Housing型号为 20373-R14T-06，对应板端Receptacle型号为20374-R14E-31；官方14PIN样品线束还包括100mm的82881-100B-02-D和300mm的82882-100B-02-D，因此在实际采购或替代开发过程中，可以根据设备内部走线距离选择相应长度。 对于采购人员而言，建议询价时不要只提供“CABLINE-SS 14PIN”这一名称，而应同时明确产品料号、连接器型号、线长、AWG、PIN数、Pitch及线序，这样更有利于供应商准确报价和打样。我们公司可提供 I-PEX 82441-100B-02-D 兼容替代线束方案，可根据客户实际设备结构及技术要求，对14PIN、0.4MM间距、40AWG极细同轴线束进行匹配开发，并围绕连接器匹配、线材介电结构、阻抗控制、线序及加工尺寸等关键项目进行确认，为工程替代和批量采购提供线束解决方案。

-------------------------------------------------------------------------------------------------

从介电材料到整体线束，决定极细同轴线性能的是系统匹配
对于极细同轴线束而言，介电材料只是影响性能的重要环节之一，真正决定高速传输稳定性的，是导体、介电层、屏蔽层、阻抗以及连接器之间的整体匹配。I-PEX CABLINE®-SS采用0.4mm Pitch，并支持最高16Gbps/Lane级别的高速应用参考，同时具有窄深度结构和W-Point接触设计；其官方资料还列出了V-by-One US、HDMI 2.1、USB 3.2 Gen2、eDP HBR2等应用参考。 因此，在开发14PIN极细同轴替代线束时，既要关注线材介电材料及其高频特性，也要关注线束长度、阻抗一致性、屏蔽连续性、端接质量和连接器配合精度。对于需要替代原厂线束的项目，建议工程端先确认原始料号及关键尺寸，再由供应商进行样品匹配和性能验证；采购端则可根据验证后的规格进行批量询价和供应商导入。我是【联邦电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。I-PEX 82441-100B-02-D 是一款14PIN、0.4MM Pitch、40AWG、200mm、1-N线位定义的CABLINE®-SS极细同轴线束，围绕其开展兼容替代时，既要关注连接器型号 20373-R14T-06，也要重视极细同轴线内部介电材料及阻抗结构的匹配，从而兼顾空间适配、信号完整性和批量制造一致性。
