I-PEX 83006-100B-01-D CABLINE®-CX II 0.25mm连接器极细同轴线束替代品

极细同轴线束到底能弯多少次？不能只看一个“次数”
工程师在选择极细同轴线束时，经常会问：“这条线可以弯折多少次？”实际上，极细同轴线束的耐弯折寿命并不是一个脱离使用条件就能确定的固定数字。弯折半径、弯折角度、往复速度、弯折方向、线束固定方式、线材结构以及连接器附近的应力集中，都会影响最终寿命。对于采用转轴结构的笔记本、折叠设备、工业相机或其他运动机构，更应该关注的是线束在实际运动轨迹中的动态弯曲状态，而不是单纯比较某个“弯折次数”。I-PEX在CABLINE®-CX II With Cover资料中明确强调，柔软的极细同轴线束适合用于带有转轴设计的应用，同时该连接器采用0.25mm接触间距、40个Signal Pin及机械锁扣结构。

-------------------------------------------------------------------------------------------------

为什么同样是极细同轴线束，实际耐弯折寿命可能差很多？
极细同轴线束的耐弯折能力，本质上与“线缆结构+端接工艺+实际运动方式”密切相关。对于高速信号线束来说，不能为了追求柔软而忽略屏蔽层、导体和绝缘结构，也不能只看外观判断线束是否耐弯折。以I-PEX 83006-100B-01-D为例，该型号属于CABLINE®-CX II With Cover 40Pin 1-1线束，官方型号资料显示其采用40Pin、46AWG Micro-Coaxial、300mm、1-1结构；其配套线材端连接器型号为20974-040T-01，连接器为40PIN、0.25mm Pitch。 对工程师而言，设计时应避免让线束在连接器出口处形成过小弯曲半径，也应避免反复扭转、折叠和局部夹压；对于采购人员而言，判断替代线束是否真正可用，也不能只要求“尺寸一样”，还应要求供应商针对实际运动工况进行动态弯折验证。

-------------------------------------------------------------------------------------------------

83006-100B-01-D适合怎样的弯折应用？

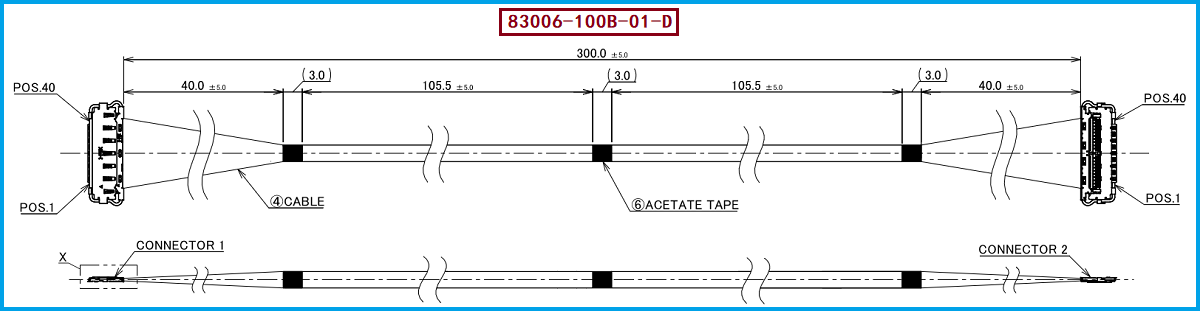

I-PEX 83006-100B-01-D的长度为300mm，属于CABLINE®-CX II With Cover系列中的1-1线位产品。I-PEX官方将83004、83005、83006分别列为100mm、200mm、300mm的40Pin、46AWG、1-1 Micro-Coaxial线束，并特别展示了柔性极细同轴线束通过转轴组件进行连接的应用方向。 因此，如果客户需要将83006用于转轴、移动模组或其他周期运动机构，工程验证的重点应该放在实际弯曲半径、运动行程、弯折频率、固定点位置以及连接器出口应力上，而不是直接套用某一个理论寿命数字。同时，这款连接器采用360° EMI屏蔽机械式锁扣罩和多点接地结构，官方给出的参考传输速度为5Gbps/lane NRZ，因此动态弯折验证除了检查导通和外观，还应关注弯折前后阻抗、插损、回损、串扰等高速信号性能是否发生明显变化。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果客户原装使用的是I-PEX 83006-100B-01-D，进行兼容替代时，建议工程和采购人员至少确认40Pin、0.25mm Pitch、46AWG Micro-Coaxial、300mm、1-1线位定义以及20974-040T-01连接器等关键条件，并根据设备实际运动方式制定弯折寿命测试方案。尤其需要注意，I-PEX公开资料没有直接规定83006-100B-01-D在所有应用条件下可以承受固定次数的弯折，因此替代产品不能简单宣传一个脱离测试条件的“几十万次”或“百万次”寿命，而应依据客户实际弯曲半径和运动轨迹进行验证。我们公司可提供：I-PEX 83006-100B-01-D兼容替代线束方案，可按照客户样品、图纸及设备安装空间，对300mm长度、40Pin、0.25mm Pitch、46AWG极细同轴线及20974-040T-01配套结构进行对应开发，并可针对转轴、往复运动等应用需求进行耐弯折性能验证，为工程导入和批量采购提供兼容替代方案。

-------------------------------------------------------------------------------------------------

极细同轴线束的耐弯折寿命没有一个适用于所有产品和所有工况的固定答案。真正决定寿命的是线材结构、弯曲半径、运动轨迹、弯折频率、固定方式以及端接区域的应力控制。对于I-PEX 83006-100B-01-D而言，其40Pin、0.25mm Pitch连接器和300mm极细同轴线束结构适合小型化、柔性及转轴类内部连接，但在实际替代选型时，应通过与设备真实工况一致的动态弯折测试来确认寿命，而不是只看理论参数。我是【联邦电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：尹经理 18013280527（微信同号）。对于工程师和采购人员来说，“规格匹配+结构匹配+动态弯折验证+高速信号验证”，才是判断一款极细同轴线束能否长期稳定使用的关键。
