I-PEX 83005-100B-01-D CABLINE®-CX II 0.25mm连接器极细同轴线束替代品

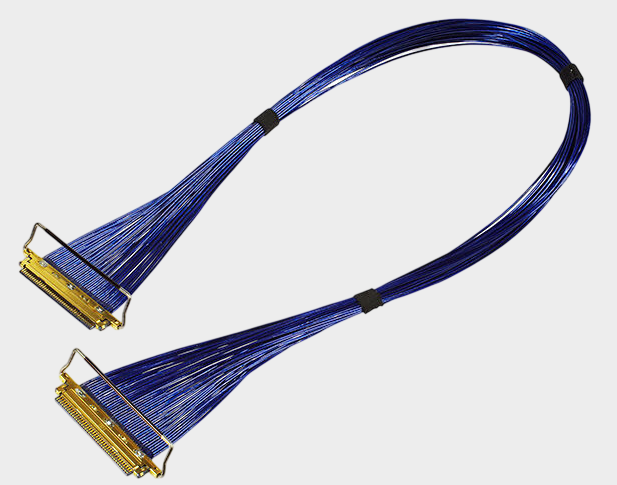

为什么极细同轴线束能够反复弯折？
在笔记本、工业相机、显示模组、精密电子设备等产品中，线束经常需要经过狭窄空间，甚至随着转轴、滑动结构或模块运动产生反复弯曲。极细同轴线束之所以具有较好的柔性，首先与其极细的单根同轴线结构和较小的外径有关。以 I-PEX CABLINE®-CX II With Cover 配套的40Pin极细同轴线束为例，官方评估型号采用46AWG Micro-Coaxial Cable，连接器采用0.25mm接触间距，并特别展示了柔软极细同轴线束用于转轴结构的应用。 对工程师来说，这意味着线束可以在有限的弯曲空间内进行布线，而不会像较粗的传统电缆那样占用较大的弯曲半径；但需要注意，“耐弯折”并不等于可以无限制折叠，实际可靠性仍然取决于线材结构、弯曲半径、弯折次数、固定方式以及装配工艺。

-------------------------------------------------------------------------------------------------

线越细，为什么反而更容易适应复杂布线？

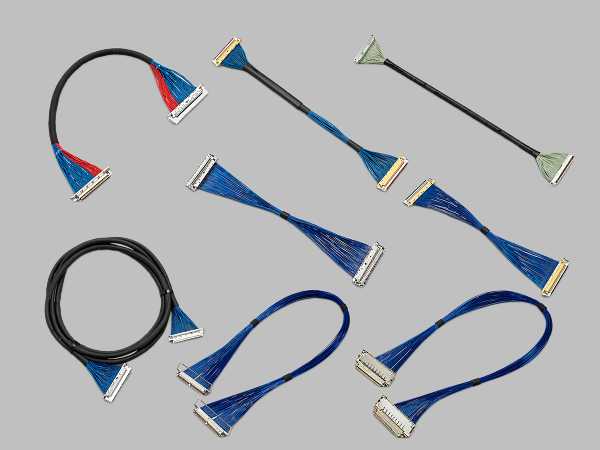

极细同轴线束的优势并不只是“细”，而是通过多根独立的微型同轴线组成高密度线束，使每根信号线在完成独立屏蔽的同时保持较好的柔性。I-PEX CABLINE®-CX II With Cover采用40Pin结构，接触间距为0.25mm，嵌合高度为0.83±0.17mm，官方页面同时强调其较窄间距、较低嵌合高度以及适合空间有限的小型电子产品。 对设备结构工程师而言，这种设计能够减少线束在机内所占空间，并让线束更容易沿着壳体、转轴或模组边缘进行走线；而对采购人员而言，评价替代线束时不能只确认“能不能弯”，还应进一步确认线径、外径、弯曲路径、端部固定方式以及连接器装配一致性，否则即使静态尺寸一致，长期动态使用也可能产生不同的可靠性表现。

-------------------------------------------------------------------------------------------------

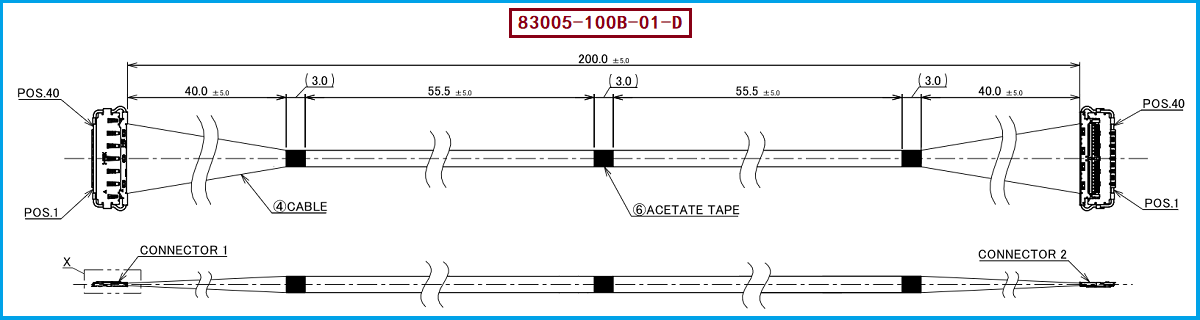

I-PEX 83005-100B-01-D：200MM长度与1-1线位定义
本次重点介绍的 I-PEX 83005-100B-01-D，属于 CABLINE®-CX II With Cover 40Pin评估用极细同轴线束，官方产品页面列明其配置为40Pin、Micro-Coaxial 46AWG、L=200mm、1-1 Wiring。 对应线材端连接器型号为 20974-040T-01，两端采用1-1线位定义，也就是对应Pin之间进行一一连接。对于工程师而言，200MM线长能够满足部分设备内部较长距离的柔性布线需求，同时46AWG微型同轴线有利于控制整体线束体积；对于采购人员而言，确认替代产品时，应将 83005-100B-01-D、20974-040T-01、40Pin、AWG46、200MM、1-1线位定义作为基础规格进行核对，而不能只根据连接器外观或者Pin数量进行判断。I-PEX官方页面同时列出了83004-100B-01-D和83006-100B-01-D，分别对应100mm和300mm的1-1线束，可作为同系列长度方案参考。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于已经采用 I-PEX 83005-100B-01-D的设备，如果需要进行兼容替代，建议工程部门首先确认连接器型号 20974-040T-01及其配套结构，再核对40Pin、0.25mm连接器间距体系、AWG46极细同轴线、200MM长度以及1-1线位定义，同时根据设备实际运动方式确认弯曲半径和动态弯折要求。I-PEX官方页面显示，CABLINE®-CX II With Cover采用机械锁扣、EMI屏蔽罩和多点接地设计，并提供相关SI测试板及信号完整性资料，因此涉及高速信号的替代项目，还应结合实际设备进行信号完整性和机械可靠性验证。 我们公司可提供：I-PEX 83005-100B-01-D兼容替代线束方案，可根据客户设备的线长、线位定义、连接器配置及实际布线空间进行极细同轴线束的替代开发，为工程验证和采购第二供应来源提供相应的线束方案。

-------------------------------------------------------------------------------------------------

真正的耐弯折来自结构、材料与加工工艺的共同作用
极细同轴线束的柔性并不是单纯因为“线径细”，而是微型同轴结构、导体与绝缘材料、屏蔽层结构、线束排列以及端部加工工艺共同作用的结果。对于 83005-100B-01-D而言，其40Pin、AWG46、200MM、1-1线位定义与CABLINE®-CX II With Cover的0.25mm窄间距连接结构结合，可以满足小型化设备对高密度、柔性内部连接的需求。I-PEX官方资料明确展示了该系列柔性极细同轴线束用于转轴结构的应用，同时连接器本身采用机械锁扣及EMI屏蔽设计。 我是【联邦电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。因此，在实际选型或替代采购时，应把弯折空间、动态弯折条件、线材规格、连接器、线位定义和高速信号要求一起纳入评估，而不是单独以“能不能弯折”作为判断标准。
