极细同轴线束为什么要做成多层结构？

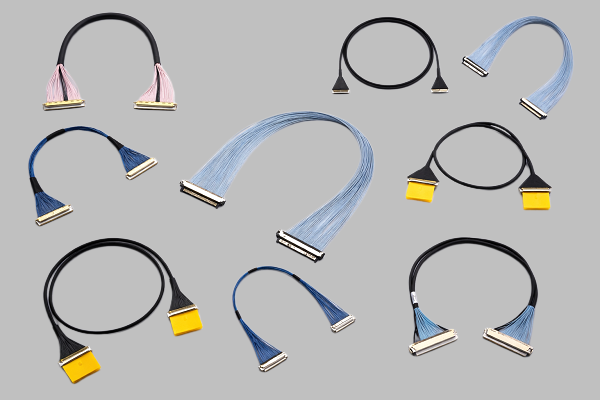

很多工程师在选用极细同轴线束时，会关注AWG、阻抗、长度和Pin数，却容易忽略线缆本身的内部结构。实际上，极细同轴线并不是简单的一根金属导线，而是由中心导体、绝缘介质、屏蔽层以及外部护套等部分共同构成，具体层数会随着不同线材结构而变化。中心导体负责传输电信号，绝缘层用于保持导体与屏蔽层之间稳定的电气间距，外部屏蔽结构则承担电磁隔离和抗干扰作用，最外层护套负责机械保护。对于高速信号而言，这些结构共同决定了线缆的特性阻抗、衰减、串扰以及EMI表现。因此，工程师在进行极细同轴线束替代时，不能只要求“同样是AWG#46”，还需要确认线缆结构和电气性能是否匹配。I-PEX CABLINE®-CX II With Cover本身采用0.25mm Contact Pitch、40Pin、水平插拔以及机械锁扣和EMI屏蔽罩结构，连接器嵌合高度为0.83±0.17mm，最大带屏蔽罩高度为1.00mm，适合空间受限的高速电子设备。

-------------------------------------------------------------------------------------------------

从结构来看，极细同轴线内部主要有哪些层？

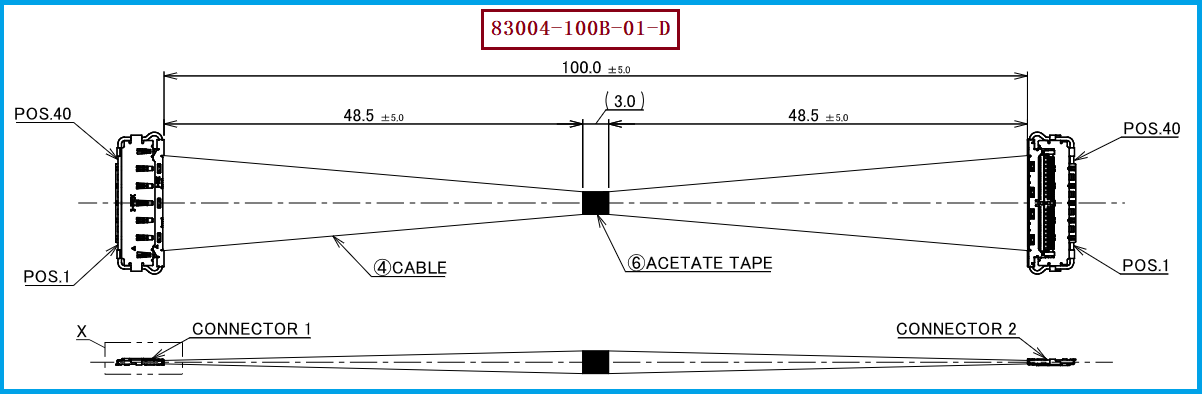

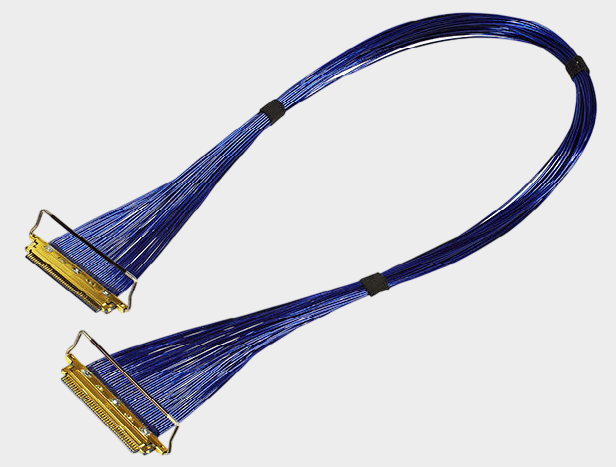

如果从典型Micro-Coaxial Cable的功能结构来理解，可以将其看作由“导体—绝缘层—屏蔽层—外护套”组成的同轴结构。最里面是中心导体，用于传输高速信号；中心导体外面的绝缘介质负责控制导体与屏蔽层之间的距离，从而影响特性阻抗；再往外是金属屏蔽结构，用于降低外部电磁干扰，同时减少相邻高速通道之间的串扰；最外层则是保护层，用于提高线缆在装配、弯折和长期使用过程中的机械可靠性。对于极细线材来说，各层尺寸都非常小，因此生产工艺要求远高于普通电缆。以 I-PEX 83004-100B-01-D 为例，该Harness采用 40根Micro-Coaxial AWG#46、50Ω线材，长度100mm，两端采用 20974-040T-01 Housing，并采用1-1 Pin Assignment。也就是说，替代该产品时，不能仅从“40Pin+100mm”判断兼容性，还需要保证AWG#46线材的阻抗、屏蔽和端接结构满足原设计要求。

-------------------------------------------------------------------------------------------------

多层结构为什么对高速信号和EMI控制很重要？
对于高速数字信号来说，极细同轴线的优势就在于其结构能够更好地控制信号传播环境。中心导体与屏蔽层之间的几何关系会影响阻抗连续性，而屏蔽层能够降低外界噪声耦合。当40根极细同轴线高密度排列在一起时，如果线材结构、端接方式或屏蔽连接控制不好，就可能出现串扰、反射、衰减以及EMI等问题。I-PEX CABLINE®-CX II With Cover采用360° EMI屏蔽机械锁扣罩，并设计了从线端屏蔽、接地杆、Plug Shell、Cover Shell到Receptacle Shell及PCB Ground的接地路径；其连接器系列给出的参考传输速度为5 Gbps/lane NRZ，并列出USB 3.1 Gen1、V-by-One HS 1.4、HDMI 1.3、eDP和MIPI等参考应用。需要注意的是，这些属于连接器系列的参考规格，并不能直接等同于某一具体整机或线束的实际传输速率，实际性能仍需要通过系统级SI验证。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

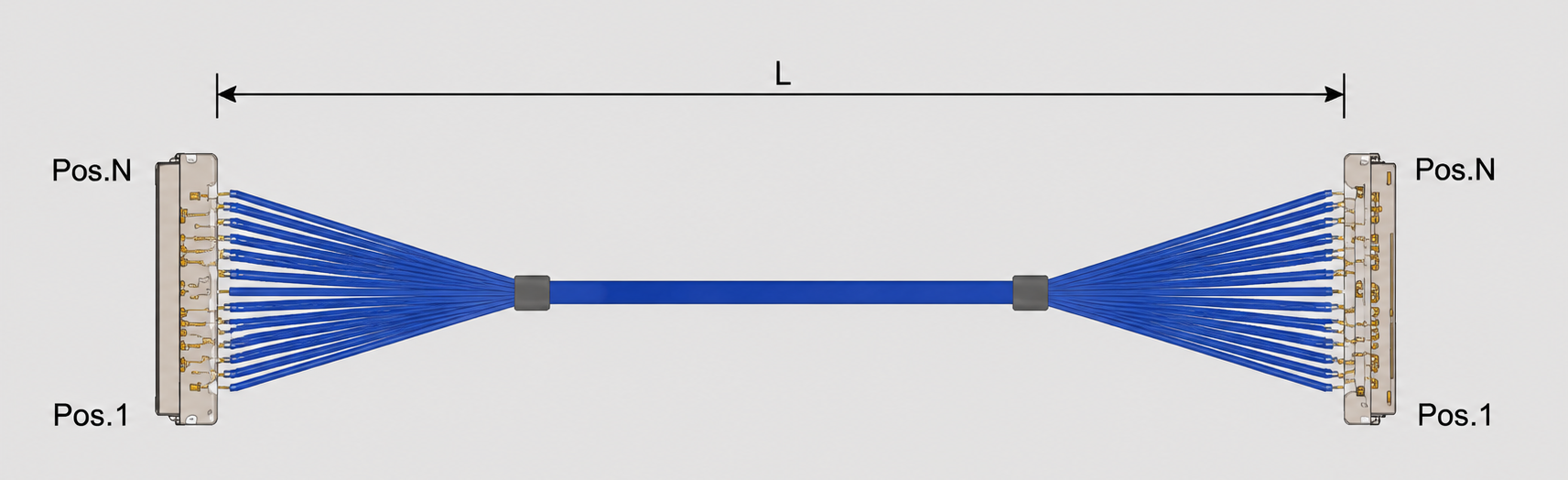

对于需要替换 I-PEX 83004-100B-01-D 的工程师和采购人员，建议把产品料号、连接器、线材、长度和线序作为一个整体进行确认。该型号为 40Pin、AWG#46、50Ω、100mm、1-1 Harness，线材端使用的连接器型号为 20974-040T-01，对应CABLINE®-CX II With Cover系列；I-PEX官方还列出了同系列的83005-100B-01-D（200mm）和83006-100B-01-D（300mm），以及不同线序的82877、82878、82439等型号，因此采购时不能只依据连接器外形或Pin数判断是否能够替代。尤其是83004-100B-01-D的1-1线序，需要与设备PCB两端实际Pin Mapping进行核对。对于替代生产，还应进一步验证连接器装配、AWG#46线材结构、50Ω阻抗、端接质量、屏蔽连续性以及实际信号完整性。我们公司可提供：I-PEX 83004-100B-01-D兼容替代线束方案，可围绕原产品的40Pin、AWG#46、100mm及1-1线序要求进行极细同轴线束替代开发和生产。

-------------------------------------------------------------------------------------------------

判断极细同轴线束，不能只看“有几层”
“极细同轴线束内部有几层结构”并没有一个适用于所有产品的固定答案，因为不同厂家的Micro-Coaxial Cable在导体、绝缘介质、屏蔽层和护套结构上可能存在差异。对于工程应用，更重要的是理解每一层结构分别承担什么作用，以及这些结构最终是否能够满足阻抗、衰减、屏蔽、柔性和可靠性要求。我是【联邦电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。以 I-PEX 83004-100B-01-D 为例，其核心组合是40Pin + AWG#46 + 50Ω + 100mm + 1-1 + 20974-040T-01，配合CABLINE®-CX II With Cover的0.25mm超窄间距、低高度和EMI屏蔽设计，体现了极细同轴线束在小型化、高密度、高速信号连接中的应用价值。对于采购人员而言，按完整规格组合进行询价和替代确认，比单独比较线径或连接器型号更加可靠。
