I-PEX 82439-100B-02-D CABLINE®-CX II 0.25mm连接器极细同轴线束替代品

极细同轴线束为什么越来越多地进入小型高速设备？

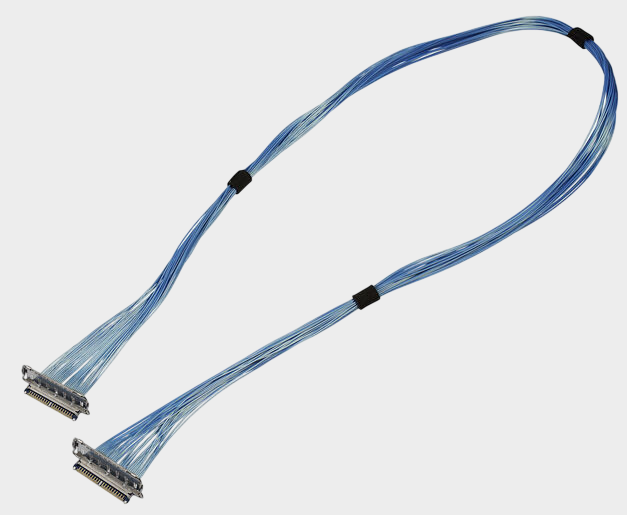

极细同轴线束主要解决的是有限空间内的高速信号连接问题。对于工程师来说，当设备内部同时存在空间紧凑、高速数据传输、EMI控制以及线束需要弯折或绕行等要求时，传统较粗线缆往往难以兼顾体积和布线灵活性，而Micro-Coaxial极细同轴线可以在较小外径下完成信号传输与屏蔽。以 I-PEX 82439-100B-02-D 为例，该型号属于 CABLINE®-CX II With Cover 40Pin线束，官方资料对应 46AWG Micro-Coaxial、L=300mm、1-N、ZenShield type；其配套线材端连接器型号为 20974-040T-01，属于40Pin、0.25mm Contact Pitch的CABLINE®-CX II连接器组件。I-PEX官方资料还显示，该系列参考传输速度为5 Gbps/lane NRZ，并支持USB 3.1 Gen1、V-by-One HS 1.4、HDMI 1.3、eDP及MIPI等应用。

-------------------------------------------------------------------------------------------------

极细同轴线束到底应用在哪些设备里？

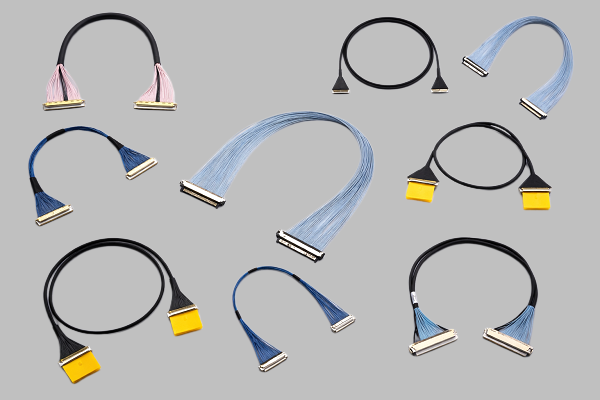

从实际产品设计角度来看，极细同轴线束主要出现在笔记本电脑、平板、小型高速显示设备、工业设备、工业视觉及其他内部高速数据连接设备中。I-PEX官方产品资料也特别强调，该系列适用于空间有限的小型电子产品，并展示了柔性极细同轴线束穿越转轴组件的应用方式。 对工程师而言，这意味着极细同轴线束并不是简单地“把普通线做得更细”，而是在连接器尺寸、线缆外径、阻抗、屏蔽、弯折和高速信号完整性之间进行综合设计。例如在工业相机或视觉设备内部，线束可能需要在有限空间内连接图像传感器、处理板或显示模块；在笔记本等带转轴设备中，则需要线束具备一定柔性并适应内部布线路径；在高速显示设备中，则需要重点关注信号衰减、串扰及EMI。因此，采购人员在寻找替代产品时，应从实际设备应用和信号类型出发，而不能仅依据“极细同轴线”这一名称采购。

-------------------------------------------------------------------------------------------------

82439-100B-02-D的工程选型重点：40Pin、46AWG、300mm与0.25mm Pitch

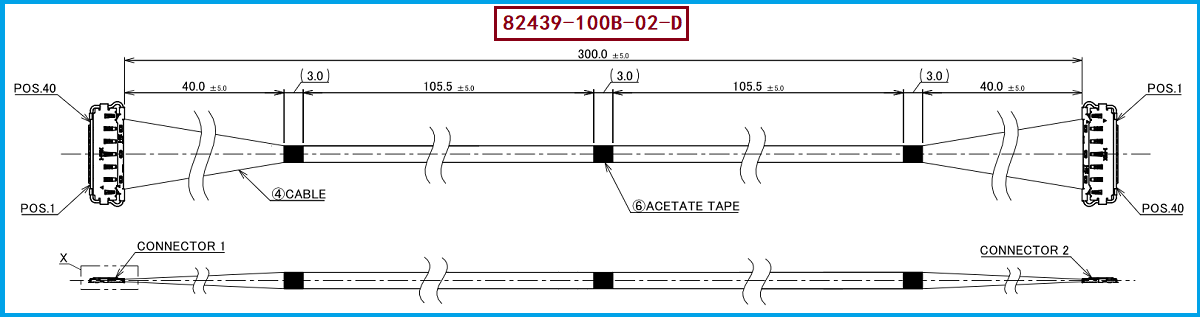

对于需要进行替代开发的工程师和采购人员，I-PEX 82439-100B-02-D 的关键识别参数应形成完整组合：40Pin、46AWG、300mm、1-N Wiring，配套线材端连接器为 20974-040T-01，连接器接触间距为 0.25mm。I-PEX官方页面列出的同系列评估线束还包括82877-100B-02-D（100mm）、82878-100B-02-D（200mm），以及83004、83005、83006系列的1-1线序版本，因此实际采购时需要严格区分长度和线序。 另外，该系列支持Micro-Coaxial AWG39、AWG44、AWG46，其中AWG46的额定电流为0.1 A/contact（最多40个接点），因此其主要价值仍然在于高密度高速信号连接，而不是大功率供电。 对于 20974-040T-01，用户指定的适配线材规格为 AWG#46，因此在替代生产时，应重点确认AWG46线材的外径、阻抗、屏蔽结构以及端接工艺是否与原应用要求匹配。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果客户现有设备使用 I-PEX 82439-100B-02-D，工程师进行国产替代或第二供应商导入时，建议以原型号作为基准，同时核对40Pin、0.25mm Pitch、AWG#46、300mm长度、1-N线序、20974-040T-01线材端连接器等关键参数，并进一步确认设备实际Pin Mapping、高速信号类型、阻抗和EMI要求。I-PEX官方资料显示，CABLINE®-CX II With Cover采用机械锁扣、EMI屏蔽罩及多点接地设计，屏蔽路径由线端屏蔽经接地杆、公座外壳、屏蔽罩外壳连接至母座外壳和PCB，因此替代线束不仅需要做到“尺寸能装进去”，还需要关注屏蔽连续性和高速信号性能。 我们公司可提供：I-PEX 82439-100B-02-D兼容替代线束方案，可根据客户实际设备要求，围绕40Pin、AWG#46、300mm、0.25mm Pitch及20974-040T-01连接器等参数进行极细同轴线束替代开发，方便工程师进行样品验证，也为采购人员提供国产替代及供应链选型参考。

-------------------------------------------------------------------------------------------------

从设备应用出发选择极细同轴线束
极细同轴线束主要服务于小型化、高密度、高速信号传输以及空间受限的电子设备内部连接。以 I-PEX 82439-100B-02-D 为例，其40Pin、AWG#46、300mm和1-N配置，与CABLINE®-CX II With Cover的0.25mm超窄间距连接器相结合，能够满足对空间和高速连接同时有要求的设备设计需求。 对工程师而言，选型重点应放在线径、阻抗、Pin定义、连接器Pitch、长度、屏蔽及信号完整性；我是【联邦电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。对采购人员而言，则应进一步核对原厂料号、连接器型号和实际装配兼容性。通过这些参数进行逐项验证，才能真正实现稳定可靠的极细同轴线束兼容替代。
