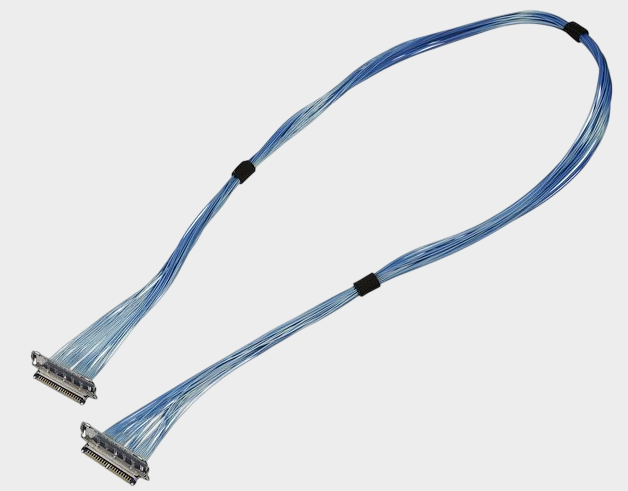

I-PEX 82878-100B-02-D CABLINE®-CX II 0.25mm连接器极细同轴线束替代品

MIPI D-PHY应用为什么需要关注极细同轴线束的整体匹配
在摄像头模组、显示设备、工业视觉设备及小型化电子产品中，MIPI D-PHY接口承担着高速数据传输任务，因此线束选型不能只看连接器是否能够正常插入，更需要关注连接器规格、Pin定义、线材结构、阻抗、长度、屏蔽以及端接工艺等因素。本次介绍的 I-PEX 82878-100B-02-D，属于CABLINE®-CX II With Cover 40Pin Micro-Coaxial Harness，采用AWG46极细同轴线、200mm长度、1-N线序，其配套线材端连接器型号为 20974-040T-01，连接器规格为40PIN、0.25MM间距。I-PEX官方资料显示，CABLINE®-CX II With Cover采用0.25mm Contact Pitch、水平插拔结构，支持40个Signal Pin，并将MIPI Standards列为参考应用标准。 因此，工程师在MIPI D-PHY项目中选择这类极细同轴线束时，需要从“连接器接口+线材+线序+屏蔽+长度”整体判断，而采购人员在询价时也应明确完整规格，避免出现仅型号相近但实际规格不一致的情况。

-------------------------------------------------------------------------------------------------

40PIN、0.25MM与1-N线序，是确认MIPI接口兼容的重要基础

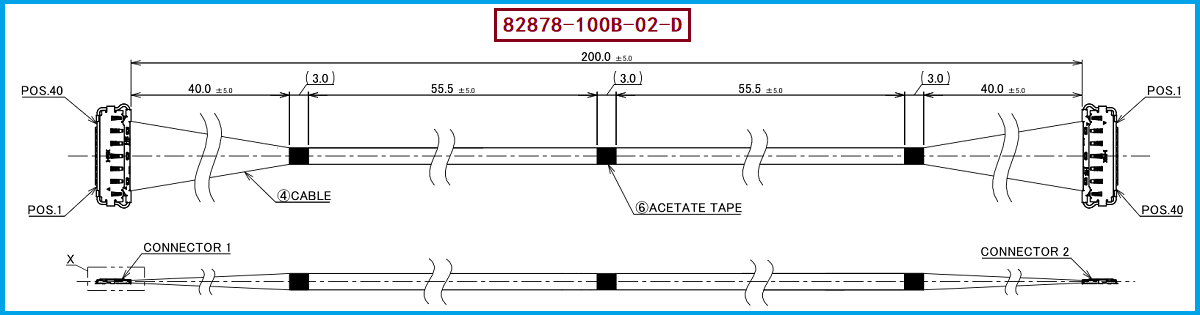

对于采用 I-PEX 82878-100B-02-D 进行替代开发的项目，首先应确认PCB端与线束端的机械接口是否完全匹配。该产品配套的线材端连接器型号为 20974-040T-01，属于CABLINE®-CX II 40Pin Plug Housing，连接器间距为0.25MM；I-PEX官方资料同时列出了20977-040T-01、20974-040T-01、3655-0401、20975-040T-01及20976-040E-01等相关40Pin连接器组件。 对工程师而言，除确认40PIN和0.25MM Pitch外，还必须核对实际Pin Mapping和线序。82878-100B-02-D采用1-N Wiring，长度为200mm，因此在进行MIPI D-PHY替代时，应确保发送端、接收端以及Ground相关线路的对应关系与原设计一致。对于采购人员，则建议在询价文件中直接注明 I-PEX 82878-100B-02-D、20974-040T-01、40PIN、0.25MM、AWG46、200mm、1-N 等信息，以便供应商按照完整规格进行报价和打样。I-PEX官方也将82877、82878、82439分别列为100mm、200mm、300mm的40Pin、46AWG、1-N线束。

-------------------------------------------------------------------------------------------------

极细同轴线束如何确保MIPI D-PHY接口兼容？重点在高速信号与屏蔽
MIPI D-PHY兼容性不仅取决于连接器是否能够插接，还与高速信号在极细同轴线束中的传输状态有关。I-PEX对CABLINE®-CX II With Cover给出的参考传输速度为5Gbps/lane NRZ，并将MIPI Standards列为适用标准参考之一；同时，该连接器采用EMI屏蔽罩和多点接地设计，其资料展示了从Wire Shield到Ground Bar、Plug Shell、Cover Shell，再到Receptacle Shell及PCB的屏蔽/接地路径。 因此，在MIPI D-PHY线束替代开发过程中，工程师应重点关注差分信号的线序对应、线材一致性、长度控制、阻抗匹配、屏蔽连续性以及连接器端接质量。尤其是 82878-100B-02-D采用AWG46 Micro-Coaxial并具有200mm线长，相比更短线束，实际系统设计时更需要结合具体MIPI速率、主控芯片、摄像头/显示器件及PCB走线进行信号完整性验证。需要注意的是，I-PEX页面所给出的5Gbps/lane属于参考传输速度，并不意味着任何采用该连接器的MIPI系统都可以直接达到该速率，最终兼容性仍应以具体系统的SI测试和实际应用条件为依据。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

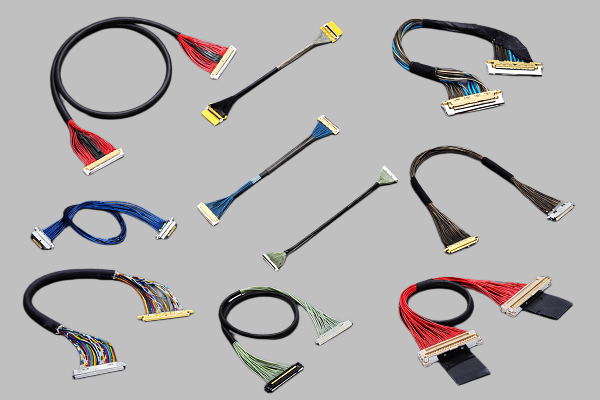

对于工程师和采购人员来说，如果原设备采用 I-PEX 82878-100B-02-D，替代线束建议优先按照原始规格进行一一对应确认，而不是单纯寻找“40PIN极细同轴线”。本产品的关键识别条件包括I-PEX 82878-100B-02-D、40PIN、0.25MM Pitch、20974-040T-01线材端连接器、AWG46、200mm、1-N Wiring，同时还需要确认屏蔽结构、连接器锁定方式、安装空间以及实际MIPI信号要求。I-PEX官方将82878定义为40Pin Micro-Coaxial 46AWG、L=200mm、1-N、ZenShield type的Sample Harness，并同时提供100mm的82877和300mm的82439等型号，因此不同长度或不同线序不能简单视为同一规格。 我公司专业生产制造极细同轴线束，可根据客户提供的原装线束、产品图纸或具体规格进行替代开发，我们公司可提供：I-PEX 82878-100B-02-D兼容替代线束方案，可针对40PIN、0.25MM Pitch、20974-040T-01、AWG46、200mm及1-N线序等关键要求进行生产制造，并配合工程样品验证与批量采购需求。

-------------------------------------------------------------------------------------------------

MIPI D-PHY兼容不能只看接口，线束的完整规格同样重要
I-PEX 82878-100B-02-D是一款40Pin、0.25MM Pitch体系下的极细同轴线束，采用AWG46 Micro-Coaxial、200mm长度、1-N Wiring，其线材端使用的连接器型号为 20974-040T-01，PIN数与间距为40PIN、0.25MM。 对于MIPI D-PHY应用，可靠的兼容替代方案需要同时确认连接器机械匹配、Pin Mapping、线序、线长、线材电气特性、屏蔽接地以及实际高速信号完整性，而不是只确认连接器能够插接。我是【联邦电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。我公司可围绕 I-PEX 82878-100B-02-D 提供极细同轴线束兼容替代制造服务，为摄像头、显示、工业视觉及其他高速小型化设备提供从样品打样到批量生产的线束配套支持。
