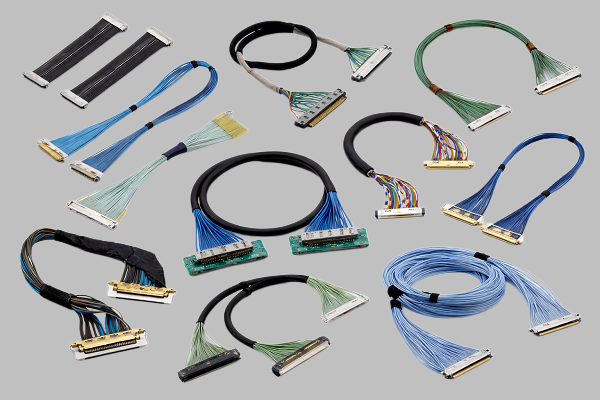

I-PEX 82877-100B-02-D CABLINE®-CX II 0.25mm连接器极细同轴线束替代品

错误一：只看“线能不能接上”，却忽略连接器和整体结构匹配

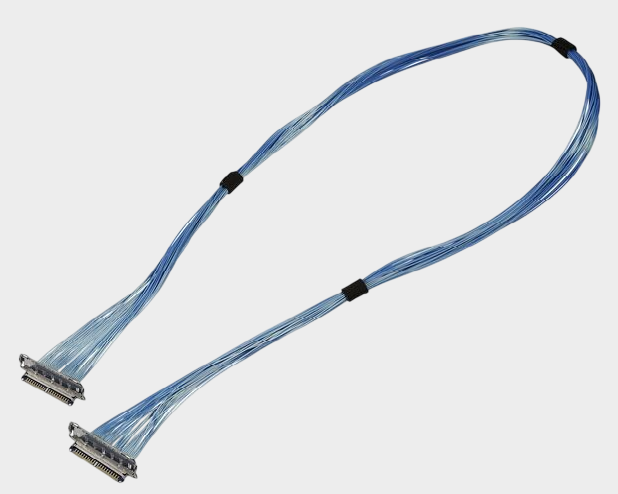

极细同轴线束设计并不是简单地把连接器与线缆压接起来，而是需要从连接器型号、Pin数、Pitch、出线方向、屏蔽结构以及装配空间进行整体匹配。本次介绍的 I-PEX 82877-100B-02-D属于CABLINE®-CX II With Cover 40Pin极细同轴线束，官方资料显示其采用0.25mm Contact Pitch、Horizontal水平插拔结构，配合高度约0.83±0.17mm，并带有机械锁扣及360° EMI屏蔽罩，适合空间受限的高速信号连接。 该线束对应的线材端连接器重点型号为20974-040T-01，同时涉及20977-040T-01、3655-0401、20975-040T-01等组件。因此工程师在设计替代线束时，不能只确认“40Pin”，还要确认连接器系列、结构尺寸、屏蔽方式和实际装配关系；采购人员询价时，也建议直接提供完整料号和连接器型号，避免供应商拿其他40Pin产品进行混淆替代。

-------------------------------------------------------------------------------------------------

错误二：只看AWG线径，却忽略阻抗和高速信号完整性
第二个常见错误，是把“AWG相同”理解成“性能就一定相同”。82877-100B-02-D官方标准配置为40Pin、AWG46 Micro-Coaxial Cable、100mm、1-N，并标注为ZenShield type。I-PEX官方资料同时指出，CABLINE®-CX II With Cover支持AWG39、AWG44、AWG46 Micro-Coaxial，其中AWG39和AWG46页面标注有特性阻抗不匹配说明，因此高速信号应用不能只根据线径判断是否能够替代。 对工程师而言，应进一步关注阻抗、插损、回损、串扰、屏蔽连续性以及连接器与PCB组成的完整高速链路；尤其当线束用于USB、显示、摄像头等高速信号时，更需要进行实际SI验证。采购人员则应避免只提出“40Pin、46AWG极细同轴线”这样的模糊需求，而应明确对应的Harness料号和应用要求。

-------------------------------------------------------------------------------------------------

错误三：忽略线位定义，把1-N和1-1当成同一种线束
极细同轴线束设计中另一个非常容易造成项目返工的问题，就是没有确认线位定义。本产品 I-PEX 82877-100B-02-D采用的是1-N Wiring，I-PEX官方型号列表中明确将82877定义为“40pin micro-coaxial 46AWG L=100mm 1-N ZenShield type”；同系列的82878、82439分别对应200mm、300mm的1-N结构，而83004、83005、83006则属于1-1结构。 这意味着即使两个产品同样是40Pin、同样采用AWG46、甚至长度也一样，只要线位定义不同，就不能直接认为可以互换。因此工程师在开案时应先确认原设备端的Pin Mapping和信号定义，再确定线束加工方式；采购人员在寻找替代供应商时也必须明确写出1-N，避免供应商按照常规1-1线序生产，造成到货后无法直接装机。

-------------------------------------------------------------------------------------------------

错误四：为了降低成本，随意改变线长、屏蔽和加工结构

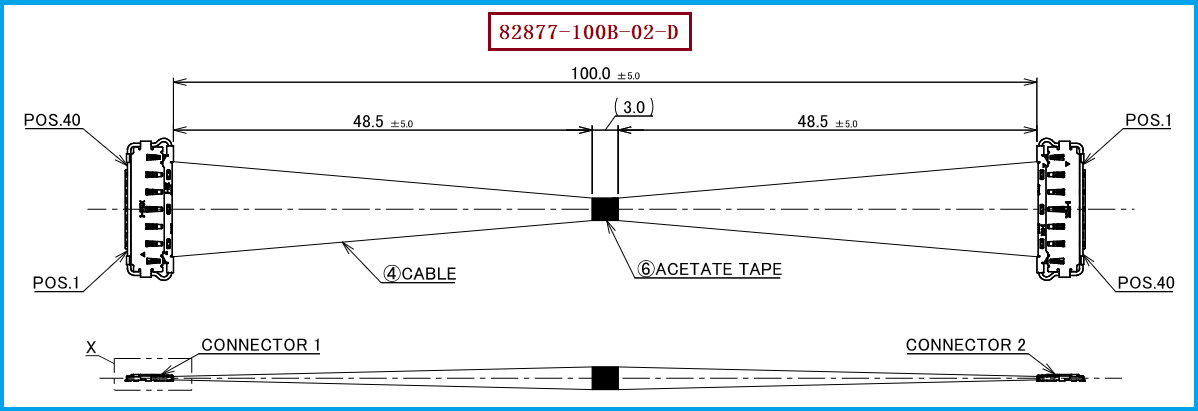

从成本角度考虑，采购人员往往会希望通过改变线材、缩短加工时间或调整固定方式来降低价格，但对于极细同轴线束而言，随意改变这些参数可能影响最终性能。82877-100B-02-D是100mm标准长度，其官方产品定义同时明确包含40Pin、46AWG、1-N和ZenShield type等关键特征。I-PEX官方页面还特别强调了该系列的360°EMI屏蔽机械锁扣罩以及多点接地结构，屏蔽路径从线端屏蔽、Ground Bar、Plug Shell、屏蔽罩外壳一直连接至Receptacle Shell和PCB。 因此，替代线束不能为了降低报价而随意改变屏蔽结构、固定方式或关键尺寸；如果客户确实需要不同长度或特殊走线，也应该由线束厂家根据实际设备结构重新设计和验证，而不是简单复制外观。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议：从完整料号出发，而不是从“类似产品”出发
对于工程师和采购人员而言，选择或替代 I-PEX 82877-100B-02-D时，建议以完整产品定义作为基础：CABLINE®-CX II With Cover、40Pin、AWG46 Micro-Coaxial、100mm、1-N、ZenShield type，同时确认线材端连接器20974-040T-01以及相关Plug组件是否满足原设备装配要求。I-PEX官方当前推荐的40Pin相关组件包括20977-040T-01、20974-040T-01、3655-0401、20975-040T-01和20976-040E-01；官方评估线束则明确列出82877、82878、82439等1-N型号。 如果项目需要进行国产替代、供应商替换或定制长度开发，建议按照连接器型号+Pin数+线位定义+AWG/阻抗+线长+屏蔽结构+电气性能逐项确认，并通过导通、绝缘、耐压及高速信号完整性等测试进行验证。我们公司可提供：I-PEX 82877-100B-02-D兼容替代线束方案，可根据客户设备实际需求进行极细同轴线束的兼容制造、长度定制及线位加工，为工程项目提供稳定的替代选项。
极细同轴线束设计真正需要避免的，并不是某一个单独的加工错误，而是只看一个参数、忽略整个系统匹配。以 I-PEX 82877-100B-02-D为例，其40Pin、AWG46、100mm、1-N以及屏蔽结构共同决定了它的实际应用特性；其中20974-040T-01等连接器组件、线位定义和EMI结构同样是兼容替代时的重要条件。对于工程师，应重点关注机械空间、信号完整性和可靠性；我是【联邦电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。对于采购人员，则应明确完整料号和技术规格，避免“同Pin数、同AWG”却无法真正替代的情况。只有从连接器、线材、线序、长度、屏蔽和测试验证六个维度进行综合确认，才能实现真正可靠的极细同轴线束替代。
