8K高速传输对内部线束提出了更高要求
进入8K超高清时代后，视频链路需要处理的数据量显著增加，尤其是在高刷新率、HDR、无压缩或高质量显示数据传输场景下，对链路的带宽、阻抗连续性、插损、回损、串扰和EMI控制提出了更高要求。以HDMI 2.1、DisplayPort 2.1等高速视频接口为例，其数据速率已经达到数十Gbps级别；DisplayPort 2.1的UHBR20单通道速率可达到20Gbps，完整链路的高速信号完整性因此变得非常重要。 对工程师而言，8K项目选择内部线束时不能只关注“能不能接通”，而需要关注高速信号经过线缆和连接器后是否仍能保持稳定的眼图和足够的信号裕量。极细同轴线采用独立屏蔽结构，每根同轴线都能够形成相对独立的高速信号传输通道，因此在高密度、多通道、空间受限的设备内部，比普通排线更适合进行高速信号链路设计。

-------------------------------------------------------------------------------------------------

为什么8K设备特别需要极细同轴线束？
8K传输并不是简单把线做得更粗就能解决问题。对于笔记本电脑、专业显示设备、VR/AR设备、医疗显示设备以及其他内部空间有限的产品，线束既要满足高速传输，又不能占用过多结构空间。I-PEX CABLINE®-UX II采用 0.25mm Contact Pitch、90°出线垂直结构，可提供30、34、40、50Pin规格，配合超小型Plug设计；I-PEX还展示了采用约0.24mm外径同轴线加工的40Pin线束通过Φ2.66mm转轴内孔的应用示例。 这意味着极细同轴线束能够把“高速信号传输”和“设备内部小型化”结合起来。与此同时，CABLINE®-UX II采用Cable Shield → Ground Bar → Plug Shell → Receptacle Shell → PCB的接地路径，有利于保持屏蔽连续性和EMC性能。对于8K显示链路而言，线缆、连接器、PCB走线需要作为一个完整高速通道共同设计，极细同轴线只是其中非常关键的一环。

-------------------------------------------------------------------------------------------------

I-PEX 83057-100B-01-D：50Pin、300mm极细同轴线束

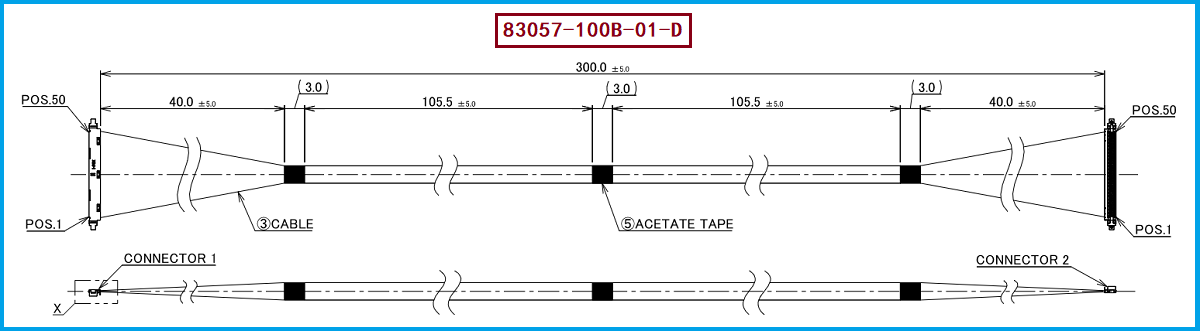

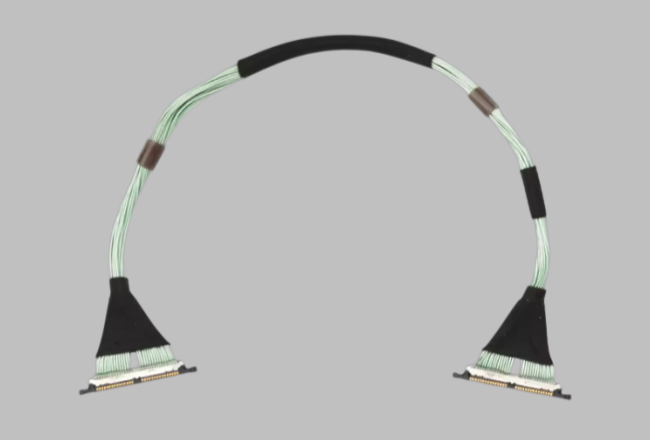

本次对应的产品为 I-PEX 83057-100B-01-D，属于CABLINE®-UX II 50Pin Harness，采用50Pin、1-1线序、300mm长度结构。I-PEX官方产品页面明确列出了83057对应的50Pin、300mm、1-1线束型号。 根据83057工程图，其原厂方案采用 50根AWG#46、50Ω Micro-Coaxial Cable，线束两端使用 20532-050T-02-1 Housing Assembly，并配合2799-0501 Metal Cover；工程图同时规定了AC 100V耐压、DC 100V下50MΩ以上绝缘电阻及30V额定电压等要求。 对工程师而言，300mm长度能够覆盖更长的设备内部走线路径，同时50根独立同轴通道适合高密度多信号连接；对采购人员而言，则可以直接以I-PEX 83057-100B-01-D、50Pin、300mm、20532-050T-02-1作为替代开发和询价的基础型号。需要注意，I-PEX原厂83057图纸的线材规格是AWG#46，因此在替代开发时，如果改用其他AWG或不同阻抗线材，需要重新进行电气和高速信号性能确认。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于8K项目，工程师在选型时建议首先确认设备端CABLINE®-UX II接口、50Pin数量、1-1线序和300mm长度，再根据实际高速协议和系统架构确认线材阻抗、外径、屏蔽结构及SI指标。I-PEX官方CABLINE®-UX II资料给出的参考传输速度为5Gbps/lane NRZ，并列出了USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用，同时官方页面提供Single/Differential SI测试资料。 因此，不能简单地把“83057-100B-01-D”直接宣传为经过官方认证的8K线束，更合理的工程判断方式是：如果项目采用更高速的8K接口，应对完整链路进行TDR、插损、回损、串扰、眼图等SI验证。采购人员则可以重点核对连接器型号、Pin数、线序、长度、线材规格和加工一致性，并要求替代供应商提供样品验证。我司可按照 20532-050T-02-1线材端连接器及客户实际项目要求进行极细同轴线束加工和兼容开发，我们公司可提供：I-PEX 83057-100B-01-D兼容替代线束方案，可围绕300mm长度、50Pin结构及客户实际高速传输需求进行定制匹配。

-------------------------------------------------------------------------------------------------
