I-PEX 83056-100B-01-D CABLINE®-UX II 0.25mm连接器极细同轴线束替代品

从系统需求判断：什么情况下需要采用极细同轴线？
对于工程师和采购人员来说，判断一个系统是否需要使用极细同轴线，不能只看“线缆够不够细”，而应综合考虑安装空间、信号速率、EMI控制、线束柔性以及通道密度。当设备内部空间越来越紧凑，同时又需要传输高速显示或高速数据信号时，普通排线、普通多芯线往往很难同时满足空间和信号完整性要求，此时极细同轴线的优势就会更加明显。I-PEX CABLINE®-UX II采用0.25mm Contact Pitch、Vertical Right Angle结构，配合高度约1.04mm，并提供30/34/40/50Pin规格；官方资料还展示了外径约0.24mm的同轴线束穿过Φ2.66mm转轴内孔的应用参考，因此对于笔记本电脑、平板、显示模组、转轴机构及其他高密度内部连接场景，如果系统同时存在“空间小+高速信号+抗干扰+高密度布线”等需求，就值得优先评估极细同轴线方案。

-------------------------------------------------------------------------------------------------

83056-100B-01-D：50Pin、200mm、1-1结构的极细同轴线束

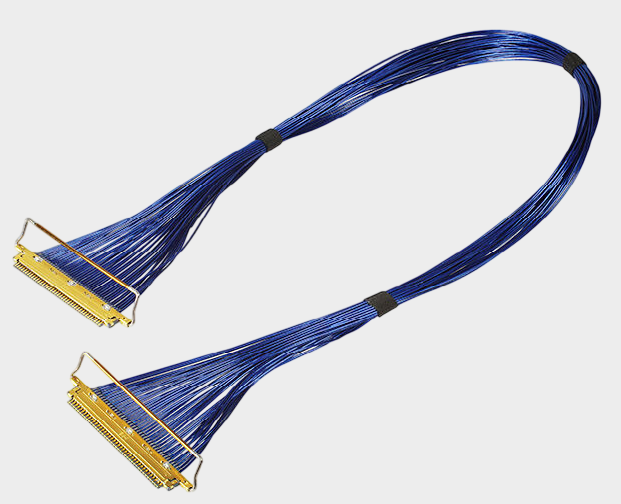

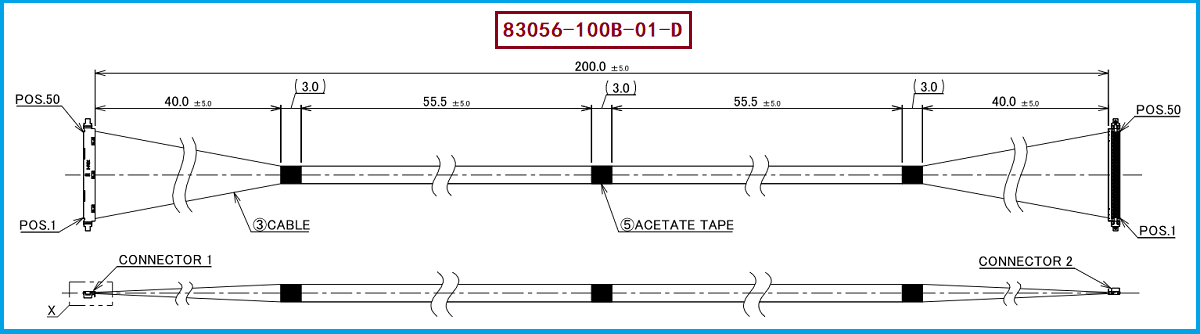

本次推荐的产品对应 I-PEX 83056-100B-01-D，属于 CABLINE®-UX II 50Pin Harness。I-PEX 官方产品页面明确列出了该型号，其规格为50Pin、Micro-Coaxial Cable、46AWG、L=200mm、1-1，与同系列83055的100mm以及83057的300mm产品形成长度系列。你提供的83056C0工程图进一步对应了该线束的具体结构要求：采用双端连接器、50根极细同轴线，并按照1-to-1方式进行Pin对应。对于工程师而言，开发替代线束时需要关注的不只是“50Pin”和“200mm”，还包括线序、线缆外径、阻抗、连接器装配、屏蔽及线束固定工艺；对于采购人员而言，则可以直接以 I-PEX 83056-100B-01-D 作为原产品型号进行替代询价和规格确认。

-------------------------------------------------------------------------------------------------

连接器与线材：20532-050T-02-1及AWG#40规格确认
该款极细同轴线束指定使用的线材端连接器型号为 20532-050T-02-1，对应 CABLINE®-UX II 50Pin Plug Housing。I-PEX 官方型号资料显示，20532系列覆盖30Pin、34Pin、40Pin和50Pin，其中50Pin对应 20532-050T-02-1；同时该系列配套50Pin Plug Cable Assembly为20531-050T-02-1，板端对应50Pin Receptacle为20533-250E。 本项目指定的线材端连接器可适配线材规格为 AWG#40，因此在实际替代开发过程中，应结合客户设备的实际线材、阻抗、外径、信号速率和连接器装配条件进行最终确认。需要注意的是，I-PEX当前公开的CABLINE®-UX II标准资料及83056 Harness页面显示的标准样品为AWG46方案，因此如果客户要求以AWG#40作为替代线材，应在打样前进一步核对线材外径、端接工艺及电气性能，确保连接器、线材和整机系统能够匹配。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

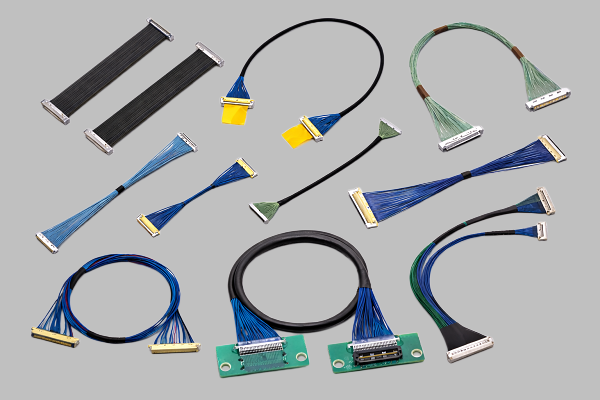

对于已经使用I-PEX CABLINE®-UX II 50Pin线束的设备，如果原厂线束采购周期较长、成本较高，或者需要寻找稳定的国产兼容替代供应商，可以重点按照连接器型号+Pin数+线材AWG+阻抗+线长+线序+屏蔽结构进行比对，而不能仅依据外观进行替换。本产品的核心识别信息为 I-PEX 83056-100B-01-D、50Pin、200mm、1-1、线材端连接器20532-050T-02-1，并按项目要求采用AWG#40线材方案。我们公司专注于极细同轴线束的生产制造，可根据客户提供的原厂料号、工程图纸及实际设备要求进行线材、连接器、长度、Pin定义及加工结构匹配，我们公司可提供：I-PEX 83056-100B-01-D兼容替代线束方案，帮助工程师降低重新设计和验证的工作量，也为采购人员提供除原厂供应之外的线束供应选择。

-------------------------------------------------------------------------------------------------

极细同轴线不仅是“更细的线”，而是高速、小型化系统的整体连接方案
从工程应用角度来看，判断系统是否需要极细同轴线，关键在于系统是否同时面临有限空间、高速信号、高Pin数、EMI控制以及柔性布线等要求。I-PEX CABLINE®-UX II通过0.25mm Pitch、小型垂直结构以及极细同轴线方案，为高密度内部连接提供了较好的空间适应性；而 83056-100B-01-D 则进一步对应到50Pin、200mm、1-1的具体线束产品。我是【联邦电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。对于正在进行国产替代、第二供应商开发或原厂线束替换的客户，可以围绕原料号和工程图纸进行一对一规格确认，由我们根据 20532-050T-02-1连接器、AWG#40线材以及客户实际线长和线序要求进行兼容替代开发，让极细同轴线束在满足设备空间要求的同时兼顾高速信号传输和批量采购需求。
