I-PEX 83055-100B-01-D CABLINE®-UX II 0.25mm连接器极细同轴线束替代品

Pitch决定连接器密度，也是极细同轴线选型的重要起点
在极细同轴线束选型中，Pitch（接点间距）并不是单纯的尺寸参数，而是直接影响连接器体积、Pin密度、PCB/FPC布局以及整机内部布线空间的重要因素。I-PEX CABLINE®-UX II采用0.25mm Contact Pitch，提供30Pin、34Pin、40Pin、50Pin等规格，并采用Vertical（Right Angle）垂直插拔结构；对于需要在笔记本电脑、显示模组、平板、VR/AR等小型设备内部实现高密度高速连接的场景，0.25mm Pitch能够在有限宽度内实现更多信号通道。I-PEX官方同时给出了该系列宽度计算方式：4.1 +（0.25 × Pin数）mm，50Pin对应的连接器宽度约为16.6mm。

-------------------------------------------------------------------------------------------------

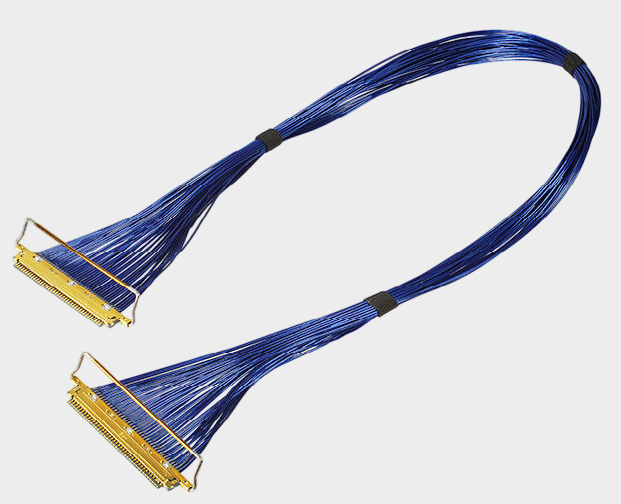

83055-100B-01-D：50PIN、0.25MM Pitch的高密度极细同轴线束

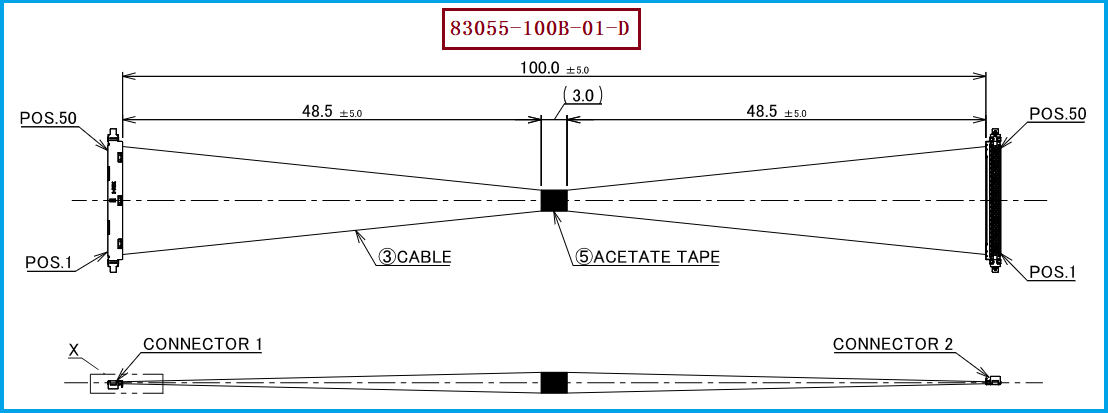

本次对应的产品型号为 I-PEX 83055-100B-01-D，属于CABLINE®-UX II 50Pin、100mm、1-1线序极细同轴线束。根据PDF图纸，该线束采用50Ω Micro-Coaxial Cable AWG #46，两端配套CABLINE®-UX II结构，线材端连接器型号为用户指定的 20532-050T-02-1，连接器为50PIN、0.25MM Pitch。图纸同时体现了100mm线长及相关固定、Bonding结构；I-PEX官网也明确将83055-100B-01-D列为“50pin micro-coaxial 46AWG、L=100mm、1-1”样品线束。  对工程师而言，这款线束的重点并不是单看“50Pin”，而是要将0.25mm Pitch、50Pin、AWG46、50Ω、100mm长度、1-1线序以及连接器结构作为一个完整的接口系统进行确认；对于采购人员而言，则需要核对原厂料号、连接器型号、线材规格和长度是否全部对应，避免只按照Pin数采购而产生兼容问题。

-------------------------------------------------------------------------------------------------

如何根据Pitch选择极细同轴线？不能只看Pitch，还要匹配AWG、阻抗和高速性能
实际选型时，可以先根据设备空间和PCB布线密度确定连接器Pitch，再反向确认适合的极细同轴线规格。Pitch越小，并不代表可以任意搭配更粗的线材，还需要同时考虑线缆外径、连接器端接空间、阻抗和信号完整性。CABLINE®-UX II官方资料显示，其Micro-Coaxial Cable支持AWG44、AWG46，参考传输速度为5Gbps/lane NRZ，并可用于USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用。对于本次83055-100B-01-D，图纸已经明确采用AWG #46、50Ω极细同轴线，因此在做兼容替代时，不能仅仅因为同样是0.25mm Pitch、50Pin就直接替换，而应进一步确认线径、阻抗、线长、Pin定义、连接器配合尺寸及信号完整性。

-------------------------------------------------------------------------------------------------
选型和兼容与替代方案参考及建议
对于需要替代83055-100B-01-D的工程项目，建议以“连接器+Pitch+Pin数+线材+线序+长度”作为核心匹配逻辑：首先确认CABLINE®-UX II系列及20532-050T-02-1连接器结构，其次确认50PIN、0.25MM Pitch，再确认AWG #46、50Ω Micro-Coaxial Cable、100mm长度以及1-1线序。I-PEX官方当前资料还列出了30P、34P、40P、50P不同Pin数以及100mm、200mm、300mm不同长度的1-1标准Harness，因此实际项目如果改变Pin数或线长，需要重新进行连接器、线材及整机空间匹配。  对于国产替代和批量采购，建议工程端先依据原始PDF确认尺寸、Pin定义和装配结构，再通过样品进行导通、绝缘、耐压、阻抗及高速信号相关验证；采购端则可直接以原型号作为项目索引进行询价。我们公司可提供：83055-100B-01-D兼容替代线束方案，可根据客户图纸及实际应用需求进行极细同轴线束的打样、规格匹配和批量制造。

-------------------------------------------------------------------------------------------------

Pitch是选型起点，完整匹配才是可靠替代的关键
如何根据Pitch选极细同轴线？首先要看设备空间和信号通道密度，再根据Pitch确定适合的连接器Pin布局，最后结合AWG、阻抗、线缆外径、长度、线序和高速传输要求确定具体极细同轴线束。I-PEX 83055-100B-01-D正是一个典型的0.25mm Pitch高密度应用方案，其核心配置为50PIN + 0.25MM Pitch + AWG #46 + 50Ω + 100mm + 1-1，配套线材端连接器型号为20532-050T-02-1。对于工程师而言，这些参数构成了设计和验证的基础；我是【联邦电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。对于采购人员而言，这些参数则构成了寻找兼容替代供应商、避免错料和保证批量一致性的关键依据。我们可依据I-PEX原始图纸及客户实际使用要求，提供对应的极细同轴线束兼容替代制造服务。
