I-PEX 82440-100B-02-D CABLINE®-SS 0.4mm连接器极细同轴线束替代品

极细同轴线为何逐渐成为模组厂的标准配置？
随着笔记本电脑、平板、显示模组、摄像头模组以及AI视觉设备向轻薄化、高速化和高集成度发展，模组内部连接不仅要“传得快”，还要解决安装空间有限、信号完整性和可靠性等工程问题。极细同轴线将信号传输与屏蔽结构集成在较小的线缆尺寸中，在有限空间内能够实现多路高速信号连接，因此越来越适合成为高速模组内部连接方案。以 I-PEX CABLINE®-SS 为例，其采用0.4mm间距、垂直直角插拔及水平出线结构，支持10P至50P规格，并面向最高16Gbps/Lane的高速传输应用。 对于模组厂工程师而言，这类线束可以在有限结构空间中兼顾高速信号传输、布线灵活性与连接可靠性；对于采购人员而言，标准化的连接器及Harness料号也有利于进行供应链选型和兼容替代。

-------------------------------------------------------------------------------------------------

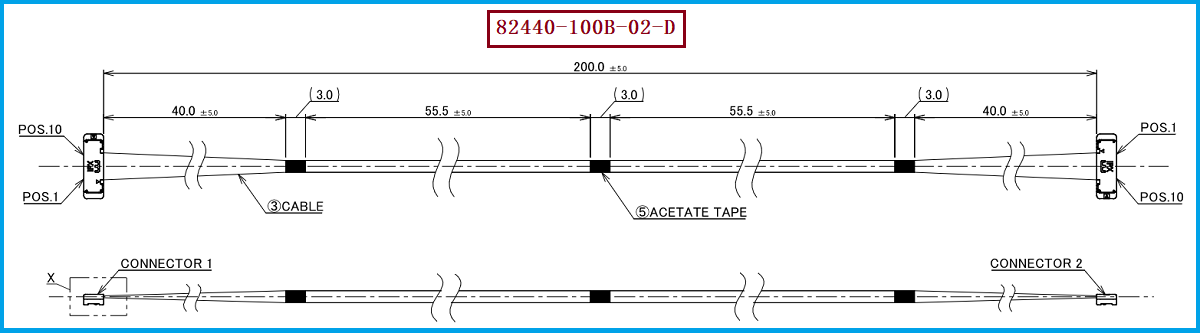

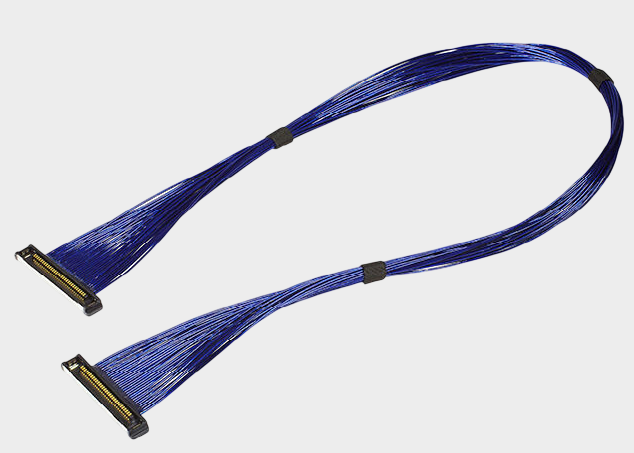

I-PEX 82440-100B-02-D：10P、200MM极细同轴线束

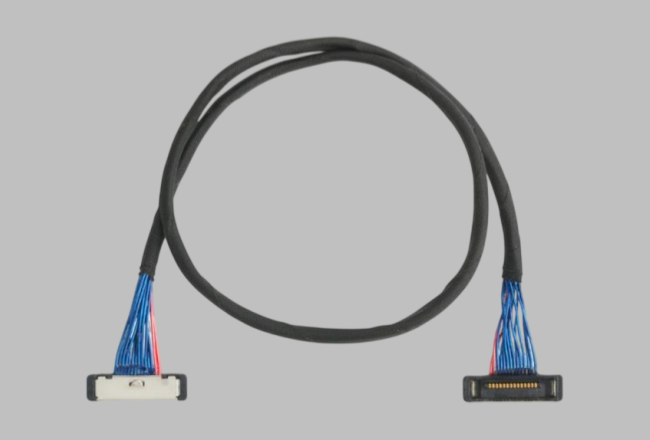

本次介绍的产品为 I-PEX 82440-100B-02-D，属于 CABLINE®-SS 10P Harness，采用Micro-Coaxial极细同轴线，标准长度为 200MM，线序为1-N；与线材端配套使用的连接器型号为 20373-R10T-06。I-PEX官方资料显示，CABLINE®-SS支持0.4mm Contact Pitch、10/14/20/30/32/35/40/50 Pin等规格，并支持AWG36、AWG38、AWG40及部分AWG42极细同轴线方案。 对于需要导入同类产品的工程师，重点不应只看“10P”和“200MM”，还需要同步核对连接器型号、线缆规格、线序、端部结构以及实际装配尺寸；而采购选型时，也应将完整料号 82440-100B-02-D 作为沟通和询价的重要依据，避免仅按照外观或Pin数采购而产生规格偏差。

-------------------------------------------------------------------------------------------------

从工程应用看，极细同轴线为何适合高速模组？
模组内部的空间通常比较紧凑，同时显示、摄像头及高速计算设备对信号传输稳定性提出了更高要求。CABLINE®-SS采用窄型结构，官方资料显示其结合高度约为1.65±0.2mm、深度3mm，并采用W-Point双触点结构；其产品定位同时覆盖高速数据传输、小空间安装以及较高可靠性的连接需求。 对工程师来说，这意味着在进行模组内部线束设计时，可以重点从线径、阻抗、长度、线序、连接器匹配及布线路径几个方面进行系统验证，而不是单纯比较线束价格。对于采购人员而言，如果原供应商存在交期、成本或供应稳定性问题，也可以围绕原始料号建立第二供应源，在不改变核心应用需求的前提下开展兼容替代评估。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对 I-PEX 82440-100B-02-D 的兼容替代，建议工程端首先确认10P连接器接口、20373-R10T-06线材端连接器、200MM长度及1-N线序，再进一步确认极细同轴线规格、阻抗及端部加工尺寸；尤其是高速信号应用，不建议仅以“能够插入”为判断标准，还应结合实际设备进行阻抗、插损、串扰及信号完整性验证。I-PEX官方资料明确将CABLINE®-SS定位为高速、小型及高可靠性极细同轴连接方案，并列出AWG40等适用线材规格。 对于需要国产化、第二供应商或成本优化的客户，建议以原图纸及样品为基础进行一对一打样和尺寸、线序、电气性能验证。我们公司可提供：I-PEX 82440-100B-02-D兼容替代线束方案，可根据客户的实际装机需求，对极细同轴线材、连接器、线束长度、线序及端部加工方案进行匹配开发，为工程验证、国产替代及批量采购提供相应的极细同轴线束制造支持。

-------------------------------------------------------------------------------------------------

从“能连接”走向“稳定连接”，极细同轴线成为模组连接的重要选择
对于现代高速电子模组而言，内部连接线束已经不仅是简单的导线，而是影响空间布局、高速信号传输和整机可靠性的关键部件。I-PEX 82440-100B-02-D采用10P CABLINE®-SS方案，长度为200MM，线材端使用20373-R10T-06连接器，适合作为同类极细同轴线束选型、兼容开发及国产替代评估的参考对象。随着模组产品持续向轻薄化、高速化和高密度方向发展，能够兼顾尺寸、信号和可靠性的极细同轴线束，将在更多内部高速连接场景中发挥作用。我是【联邦电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。我们公司专注于极细同轴线束生产制造，可围绕客户现有型号和应用要求提供兼容替代线束开发与批量制造服务，帮助客户进一步完善供应链选择。
