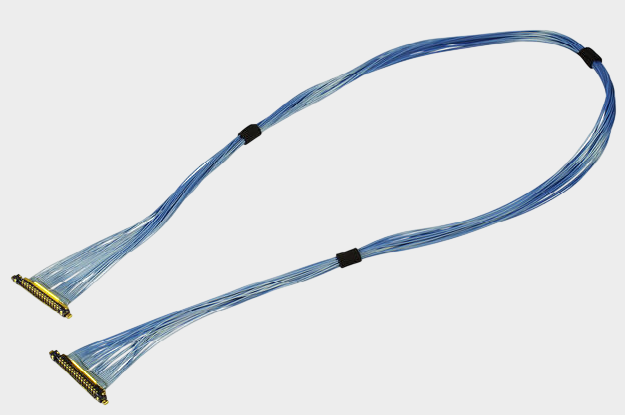

I-PEX 82907-100B-02-D CABLINE®-UX II 0.25mm连接器极细同轴线束替代品

极细同轴线为什么能够控制特性阻抗？
对于高速信号线束而言，特性阻抗并不是单纯由导体材料决定的，而是由导体尺寸、绝缘介质、内外导体之间的距离以及整体同轴结构共同决定。极细同轴线虽然尺寸非常小，但仍然通过相对稳定的同轴几何结构来控制阻抗，使高速信号在传输过程中尽可能减少阻抗不连续带来的反射和信号完整性问题。以本次产品 I-PEX 82907-100B-02-D 为例，该型号属于CABLINE®-UX II 50Pin Micro-Coaxial Harness，规格为46AWG、100mm、1-N；I-PEX官方资料同时将CABLINE®-UX II定位为高速信号连接产品，并给出5Gbps/lane NRZ的参考传输速度。 因此，工程师在设计或替代极细同轴线束时，不能只关注“AWG有多细”，还需要关注阻抗、线材结构及连接器端接后的整体信号路径。

-------------------------------------------------------------------------------------------------

82907-100B-02-D为什么需要关注阻抗一致性？
82907-100B-02-D采用50Pin高密度结构，配套线材端连接器型号为20532-050T-02-1，连接器采用0.25mm Pitch的CABLINE®-UX II平台。I-PEX官方资料显示，该系列支持30、34、40、50Pin，50Pin连接器宽度按照“4.1＋0.25×Pin数”计算，约为16.6mm，同时采用Vertical（Right Angle）结构。 对工程师而言，50Pin、0.25mm Pitch意味着单位空间内集成了更多信号通道，因此任何线材结构变化、端接尺寸变化或屏蔽连接变化，都可能影响高速信号路径的阻抗连续性。对采购人员而言，如果需要寻找替代线束，也不能仅按照“50Pin+100mm”进行采购，而应同步确认线规、阻抗、线缆外径、连接器、线序及端接结构，否则即使机械尺寸能够装配，也不代表高速信号性能能够直接替代。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

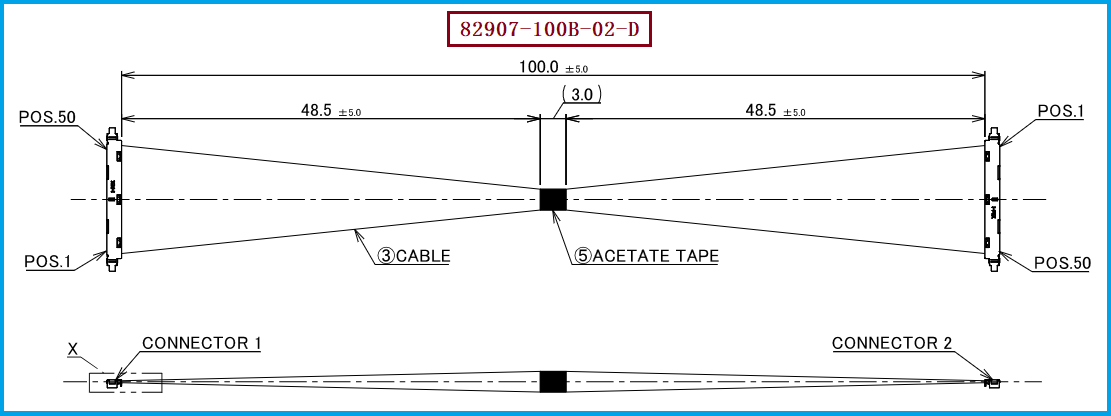

针对 I-PEX 82907-100B-02-D进行兼容替代时，建议以原PDF工程图作为基础，重点核对50Pin、46AWG Micro-Coaxial、100mm、1-N线序以及20532-050T-02-1连接器等条件；如果客户项目指定使用AWG#40线材，则还需要进一步确认实际线缆外径、阻抗目标、端子压接/连接结构以及电气性能是否与设备要求匹配。I-PEX当前CABLINE®-UX II产品页面列出的Micro-Coaxial线材规格为AWG44和AWG46，并明确提供82907-100B-02-D作为50Pin、46AWG、100mm、1-N标准评估线束。 因此，实际替代开发时建议不要简单地用不同AWG线材直接替换，而应通过阻抗测试、导通测试、绝缘测试及必要的信号完整性验证确认方案。尤其对于高速应用，线缆本体、连接器端接区域以及PCB连接区域都需要保持合理的阻抗连续性。

-------------------------------------------------------------------------------------------------

我们公司可提供：82907-100B-02-D兼容替代线束方案

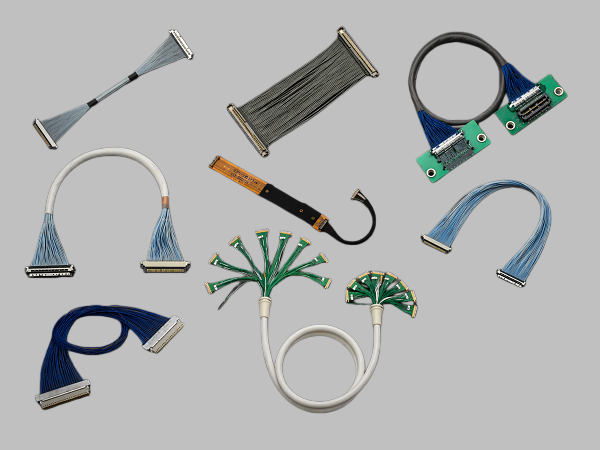

我们公司专注于极细同轴线束生产制造及兼容替代方案开发，可根据客户提供的PDF图纸、样品及技术规格，对 I-PEX 82907-100B-02-D进行兼容替代生产。针对该型号，我们可围绕20532-050T-02-1线材端连接器、50Pin、0.25mm Pitch、100mm线长、1-N线序等关键参数进行匹配，并结合客户指定的AWG#40线材要求进一步评估线缆结构与连接器适配性。I-PEX官方页面显示，CABLINE®-UX II采用0.25mm Pitch，并具有多点接地路径：Wire Shield → Ground Bar → Plug Shell → Receptacle Shell → PCB，有利于高速信号连接中的EMC设计。 对采购人员而言，通过兼容替代开发，可以在保持原有接口及安装条件的基础上增加供应渠道；对工程师而言，则可以针对实际设备要求进一步确认阻抗、尺寸、线序及信号完整性。

-------------------------------------------------------------------------------------------------

极细同轴线的阻抗控制，本质是结构控制
极细同轴线的特性阻抗控制，本质上是对导体尺寸、介质材料、绝缘层厚度、同轴几何结构及端接结构进行综合控制。对于 I-PEX 82907-100B-02-D这样的50Pin极细同轴线束，0.25mm Pitch和46AWG Micro-Coaxial结构解决了高密度、小空间布线需求，而阻抗一致性则关系到高速信号能否稳定传输。I-PEX官方资料将该型号列为50Pin、46AWG、100mm、1-N评估线束，并配套CABLINE®-UX II系列连接器。我是【联邦电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。 因此，无论工程师进行新产品设计，还是采购人员寻找国产兼容替代，都应将机械兼容、电气性能、阻抗控制和加工一致性作为整体方案进行评估。我们公司可提供：82907-100B-02-D兼容替代线束方案。
