I-PEX 82659-100B-02-D CABLINE®-UX II 0.25mm连接器极细同轴线束替代品

I-PEX 82659-100B-02-D：面向高密度内部连接的50Pin极细同轴线束

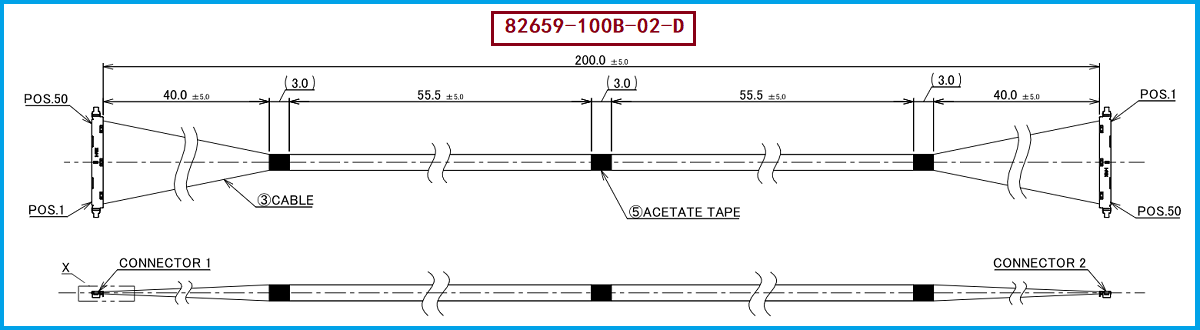

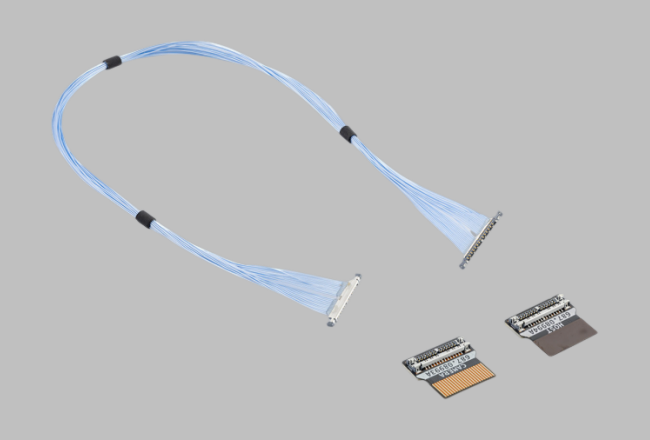

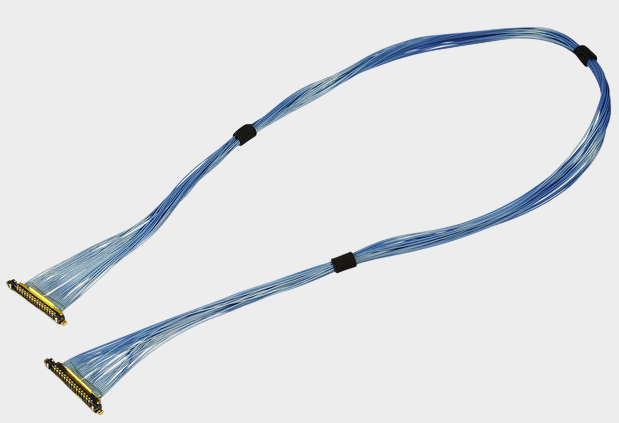

在笔记本电脑、平板电脑、显示模组、VR/AR设备等小型电子产品中，主板与显示屏或其他功能模块之间往往需要在有限空间内完成高速信号传输。I-PEX 82659-100B-02-D属于CABLINE®-UX II系列50Pin极细同轴线束，官方型号资料显示其采用Micro-Coaxial 46AWG、长度200mm、1-N结构；配套线材端连接器型号为20532-050T-02-1。CABLINE®-UX II连接器采用0.25mm Pitch、90°出线垂直插拔结构，配合高度约1.04mm，能够适应高密度、低空间占用的内部连接需求。

-------------------------------------------------------------------------------------------------

核心知识：为什么极细同轴线适合短距高速信号？
极细同轴线之所以适合短距离高速信号传输，并不只是因为“线很细”，而是因为它在较小尺寸下仍能保持相对稳定的传输结构。典型Micro-Coaxial结构由中心导体、绝缘介质和外部屏蔽层组成，信号传输过程中，导体尺寸、绝缘材料以及内外导体之间的几何关系都会影响阻抗、信号损耗和串扰等电气特性。对于高速数字信号而言，连接距离越长，传输过程中累积的损耗和信号完整性问题通常越需要关注，因此极细同轴线非常适合设备内部相对较短的高速互连。CABLINE®-UX II官方资料给出的参考传输速度为5Gbps/lane NRZ，并列出了USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用。

-------------------------------------------------------------------------------------------------

工程师关注点：短距离并不意味着可以忽略信号完整性
对于研发工程师而言，200mm并不是一个可以简单忽略高速信号影响的长度。极细同轴线束需要在导体结构、阻抗、屏蔽、线间串扰以及连接器端部结构之间取得平衡。CABLINE®-UX II采用多点接地结构，官方资料展示的屏蔽路径包括Wire Shield → Ground Bar → Plug Shell → Receptacle Shell → PCB，有利于保持屏蔽路径连续；同时，其0.25mm Pitch和小型Plug结构能够适应高密度布线及狭窄空间。对于82659-100B-02-D这类50Pin、200mm线束，在进行替代开发时，应重点验证原线束的Pin数量、1-N线序、线长、线材规格、连接器型号以及高速信号性能，而不能只按照外观尺寸进行替换。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于采购人员而言，寻找82659-100B-02-D替代品时，建议将“料号对应关系”与“实际技术兼容性”同时纳入供应商评估。该型号对应CABLINE®-UX II 50Pin、Micro-Coaxial 46AWG、200mm、1-N配置，线材端连接器为20532-050T-02-1；因此替代线束应重点确认连接器配套关系、50Pin脚位数量、线序、200mm长度、线材外径、阻抗、屏蔽结构以及高速信号完整性。需要特别注意的是，I-PEX官方当前页面将CABLINE®-UX II的标准Micro-Coaxial线材列示为AWG44/AWG46，因此具体替代项目若采用其他AWG规格，应结合连接器和实际线材尺寸进行工程验证。我们公司可提供：82659-100B-02-D兼容替代线束方案，可根据客户的连接器、Pin数、线长、线序、线材规格及设备内部空间要求进行极细同轴线束定制制造。

-------------------------------------------------------------------------------------------------

极细同轴线的价值在于“小尺寸+稳定高速传输”
综合来看，极细同轴线适合短距高速信号传输，是因为它能够在非常有限的布线空间中，通过同轴结构和屏蔽设计实现相对稳定的高速信号连接，同时兼顾柔性、空间利用率和高密度布线需求。I-PEX 82659-100B-02-D采用50Pin、46AWG、200mm、1-N配置，与20532-050T-02-1连接器配套，正体现了极细同轴线束在小型化设备内部高速互连中的应用价值。我是【联邦电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：尹经理 18013280527（微信同号）。对于需要国产替代、第二供应商或定制开发的客户，应从连接器、线材、线序、长度、阻抗、屏蔽及信号完整性多个维度进行综合验证，而不是只比较线束外观和价格。
