I-PEX 83054-100B-01-D CABLINE®-UX II 0.25mm连接器极细同轴线束替代品

极细同轴线束并不是“规格越高越好”，关键是与实际需求匹配
在高速、小型化电子设备中，工程师选择极细同轴线束时，容易陷入“线径越细、通道越多、传输性能越高越好”的误区。实际上，极细同轴线束的选型更重要的是匹配实际信号速率、安装空间、Pin数、线长、阻抗以及连接器结构。以 I-PEX CABLINE®-UX II 系列为例，该系列采用 0.25mm Pitch、90°出线垂直插拔结构，可提供30、34、40、50Pin规格，并支持AWG44、AWG46 Micro-Coaxial Cable。官方给出的参考传输速度为 5Gbps/lane NRZ，因此对于实际只需要对应高速显示或内部高速信号传输的设备，没有必要盲目追求超过应用需求的线材规格，否则可能增加采购及制造成本，却没有带来实际性能收益。

-------------------------------------------------------------------------------------------------

以83054-100B-01-D为例，40PIN与300mm长度如何判断是否合适

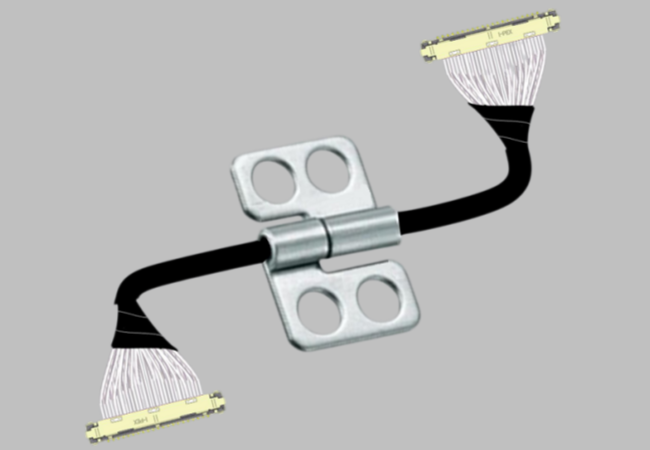

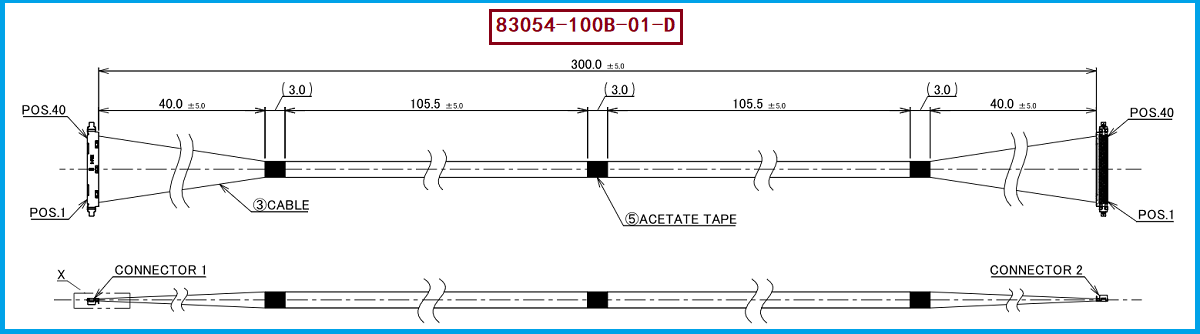

本次推广的极细同轴线束产品料号为 I-PEX 83054-100B-01-D，对应 CABLINE®-UX II 40Pin Harness，采用 46AWG Micro-Coaxial Cable、L=300mm、1-1结构，线材端使用的连接器型号为 20532-040T-02-1，连接器为 40PIN、0.25MM Pitch。I-PEX官方型号表明确列出了83054-100B-01-D这一40Pin、46AWG、300mm、1-1线束型号。 对工程师而言，如果PCB端已经确定采用CABLINE®-UX II 40Pin接口，同时设备内部布线需要约300mm长度，那么这一规格具有明确的匹配基础；对于采购人员而言，则应重点确认原线束的连接器、Pin数、线材规格、长度和线序，而不是仅仅按照“40Pin极细同轴线”进行模糊替代。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议：先确认连接器，再确认线材与传输需求
对于 83054-100B-01-D 的兼容替代，建议工程师首先确认 20532-040T-02-1、40PIN、0.25MM Pitch这一接口基础条件，再核对Micro-Coax线材规格、300mm长度以及1-1线束结构。CABLINE®-UX II的40Pin连接器宽度按照官方规格计算为约 14.1mm，配合高度约 1.04 +0.06/-0.1mm，深度约2.4mm，适合对空间高度和布线空间要求较高的设备。 同系列还存在83052-100B-01-D（100mm）和83053-100B-01-D（200mm）等40Pin、46AWG、1-1规格，因此进行替代采购时尤其需要避免只看系列名称而忽略实际线长和线序结构。 对于批量项目，建议以客户原始图纸、样品及实际装配空间为依据进行连接器匹配、线长确认和信号完整性验证，从而避免“性能过剩”或“规格不匹配”造成的成本浪费。

-------------------------------------------------------------------------------------------------

我们公司可提供：83054-100B-01-D兼容替代线束方案
我们公司专注于极细同轴线束的生产制造与兼容替代开发，可根据客户提供的I-PEX图纸、料号、样品及技术要求，对 I-PEX 83054-100B-01-D 进行兼容替代线束方案开发。针对该产品，可围绕 20532-040T-02-1连接器、40PIN、0.25MM Pitch、46AWG Micro-Coaxial Cable、300mm线长、1-1结构等关键要求进行生产制造，并根据客户实际设备空间、信号传输要求及装配需求进行方案确认。对于工程师，我们重点解决接口、线材、尺寸和信号传输匹配问题；对于采购人员，则可进一步提供对应的国产兼容替代与批量供应方案，帮助降低供应链风险和综合采购成本。

-------------------------------------------------------------------------------------------------

避免性能浪费，本质是做到“够用、匹配、可靠”
极细同轴线束选型并非单纯追求更高规格，而是要在传输性能、线材规格、连接器尺寸、Pin数、线长、安装空间和成本之间找到合理平衡。I-PEX 83054-100B-01-D 采用40Pin、0.25mm Pitch接口、46AWG Micro-Coaxial Cable、300mm长度及1-1结构，适合需要高密度、低空间占用及高速内部信号连接的应用。我是【联邦电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：尹经理 18013280527（微信同号）。对于需要国产化、供应链替代或定制开发的客户，我们可依据原产品图纸和样品进行兼容性分析，并提供 83054-100B-01-D兼容替代线束方案，帮助客户避免不必要的性能堆叠，实现更合理的产品选型与成本控制。
