I-PEX 83053-100B-01-D CABLINE®-UX II 0.25mm连接器极细同轴线束替代品

Hirose vs I-PEX：极细同轴线连接器没有绝对“王者”，关键看应用场景
在笔记本电脑、平板电脑、显示模组、VR/AR设备以及其他空间受限的电子产品中，Hirose与I-PEX都是工程师经常关注的连接器品牌。两者都拥有丰富的微型、高密度连接产品，但真正进行极细同轴线束选型时，不能只比较品牌知名度，而应重点看连接器Pitch、Pin数、配合高度、出线方向、线材规格、信号速率、EMC结构以及实际供应能力。以I-PEX CABLINE®-UX II为例，该系列采用0.25mm超窄Pitch、90°出线垂直插拔结构，支持30/34/40/50Pin，配合高度约1.04mm，并针对狭小空间及转轴穿线应用进行了设计；官方资料还给出了5Gbps/lane NRZ的参考传输能力。 因此，对于工程师而言，“谁更强”最终应回到具体项目需求；对于采购人员而言，则还需要进一步考虑标准型号、交期、成本、替代制造能力和批量供货稳定性。

-------------------------------------------------------------------------------------------------

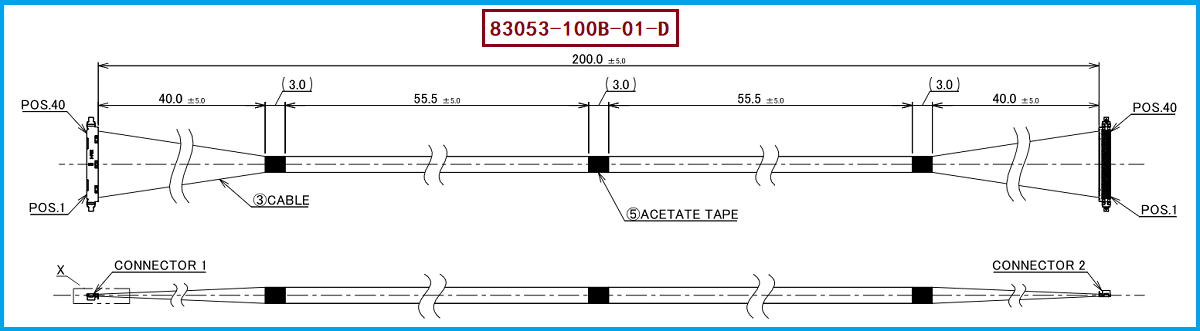

I-PEX CABLINE®-UX II 83053-100B-01-D：40Pin、200mm、1-1的极细同轴线束方案
本次重点介绍的产品是 I-PEX 83053-100B-01-D，对应CABLINE®-UX II 40Pin极细同轴线束，采用Micro-Coaxial 46AWG线材，标准长度为200mm，线位定义为1-1。其线材端使用的连接器型号为 20532-040T-02-1，属于CABLINE®-UX II 40Pin Plug Housing。I-PEX官方型号资料同时列出了40Pin Plug Cable Assembly 20531-040T-02-1、40Pin Plug Housing 20532-040T-02-1以及40Pin Receptacle 20533-240E等配套型号。 对工程师来说，83053的价值不仅在于40Pin和200mm长度，更在于0.25mm Pitch连接体系与极细Micro-Coax线材结合后，可以服务于小型化、高密度内部高速信号连接；对于采购人员来说，则可以直接围绕83053-100B-01-D、20532-040T-02-1、46AWG、200mm、1-1这些关键条件进行询价、打样和替代验证。

-------------------------------------------------------------------------------------------------

为什么I-PEX CABLINE®-UX II适合极细同轴线束？工程师真正应该关注的是信号、空间与EMC
CABLINE®-UX II的设计重点并不是单纯追求连接器“小”，而是同时解决轻薄设备内部的空间、布线和高速信号问题。官方资料显示，其40Pin连接器尺寸小于一分钱硬币，并给出了一个模拟参考案例：采用外径约0.24mm线缆加工的UX II 40Pin线束，可以穿过约Φ2.66mm的内孔空间；同时，其多点接地结构形成“Wire Shield→Ground Bar→Plug Shell→Receptacle Shell→PCB”的接地路径，有助于高速信号连接中的EMC设计。 因此，在将Hirose或其他品牌方案与I-PEX方案进行比较时，工程师不能只看连接器外形是否能够插上，更应该验证阻抗、插损、回损、串扰、线缆外径、屏蔽连续性、线序及SI性能；而采购人员则应确认替代线束是否真正按照原厂图纸实现，而不是仅仅找到一个“Pin数相同”的连接器就认为可以替换。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议：不要只替代连接器，而要验证完整线束
对于 I-PEX 83053-100B-01-D 的兼容替代，建议以原型号的40Pin结构、200mm长度、46AWG Micro-Coaxial线材和1-1线位定义作为基础条件，并重点核对线材端连接器 20532-040T-02-1 的装配结构、端子排列、出线方向以及与板端连接器的配合关系。同时，还需要根据实际高速信号应用确认线材阻抗、外径、衰减、串扰、屏蔽和接地结构，并通过样品测试确认机械尺寸及电气性能。I-PEX官方目前将83053-100B-01-D明确列为CABLINE®-UX II 40Pin、46AWG、L=200mm、1-1的Harness型号。 对于需要降低采购成本、寻找第二供应商或进行国产替代的项目，我们公司可提供：83053-100B-01-D兼容替代线束方案，可依据客户图纸及实际应用要求进行极细同轴线束的结构、线材、长度、线位及连接器配套加工，并配合工程样品进行兼容性验证。

-------------------------------------------------------------------------------------------------

Hirose与I-PEX谁是王者，最终取决于产品需求；可靠替代则取决于工程验证
从工程应用角度看，Hirose与I-PEX都属于值得关注的连接器品牌，“王者”并不是单纯由品牌决定，而是由具体产品的空间限制、高速信号要求、连接器结构、供应链和成本目标共同决定。对于采用I-PEX CABLINE®-UX II结构的项目，83053-100B-01-D提供了40Pin、46AWG、200mm、1-1的标准极细同轴线束参考方案，线材端连接器为20532-040T-02-1。 我是【联邦电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：尹经理 18013280527（微信同号）。对工程师而言，应重点验证机械配合、信号完整性和EMC；对采购人员而言，则应进一步比较成本、交期、质量一致性和替代供应能力。我们的极细同轴线束制造能力可以围绕原厂图纸开展兼容替代开发，为客户提供从样品验证到批量制造的线束解决方案。
