I-PEX 83052-100B-01-D：面向超薄设备的高密度极细同轴线束

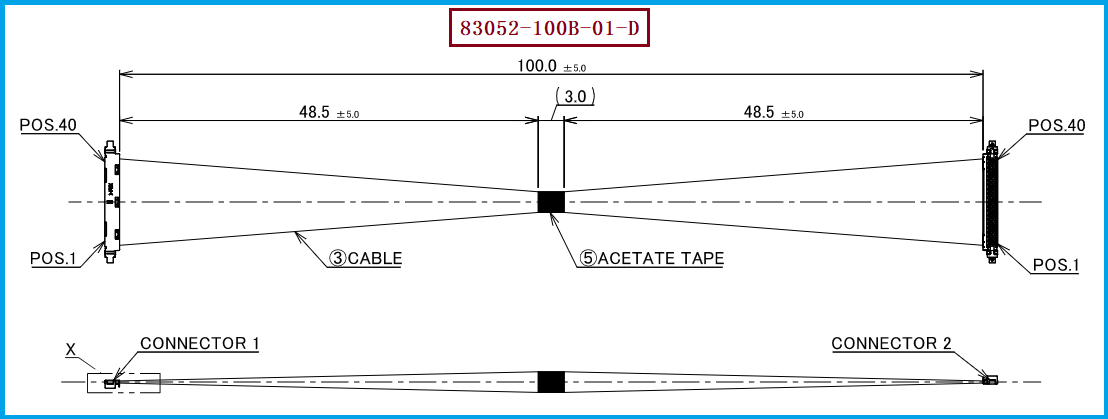

I-PEX CABLINE®-UX II系列面向空间受限、高速信号连接等应用场景，其核心特点是0.25mm超窄Pitch、90°出线垂直插拔结构以及超低配合高度，可在有限空间内实现较高密度的信号连接。本文所对应的极细同轴线束产品型号为 I-PEX 83052-100B-01-D，采用40Pin规格，线束长度为100MM，属于Micro-Coaxial极细同轴线束方案；其配套线材端连接器型号为 20532-040T-02-1。对于工程师而言，这种“高Pin数+小Pitch+短尺寸”的组合，有利于在笔记本电脑显示模组、转轴区域及其他紧凑型电子设备内部进行高密度布线。

-------------------------------------------------------------------------------------------------

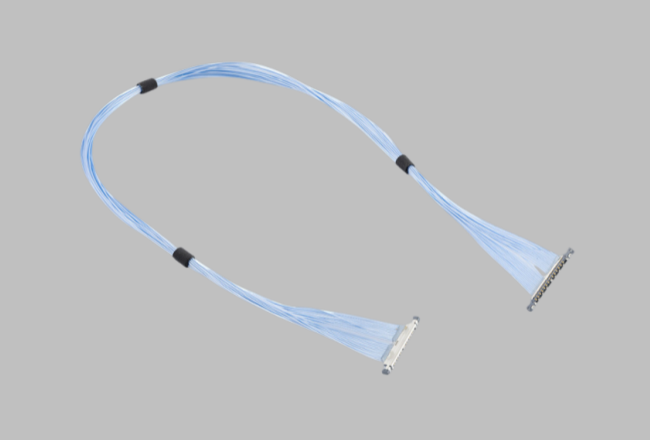

极细同轴线的结构与性能优势：小线径背后的高速信号能力
极细同轴线并不是简单地把普通同轴线做细，而是通过中心导体、绝缘层、屏蔽层及外部保护结构形成完整的同轴传输结构，在缩小线缆外径的同时尽可能保持稳定的高频信号传输特性。CABLINE®-UX II资料显示，其适用Micro-Coaxial线材覆盖45Ω AWG44及50Ω AWG46方案，Micro-Coaxial Cable最大外径可达到≤0.25mm；其中AWG46 Micro-Coax方案对应的额定电流为0.10A AC/DC per Contact。对于高速显示及数据传输而言，极细同轴结构的优势在于每一路信号均具备相对独立的屏蔽环境，同时配合连接器的多点接地结构，可形成Cable Shield、Ground Bar、Plug Shell、Receptacle Shell到PCB的连续屏蔽路径，从而有利于降低EMI干扰并改善高速信号完整性。

-------------------------------------------------------------------------------------------------

0.25mm Pitch与超薄结构，让100MM线束更适合紧凑型设备
从工程设计角度看，极细同轴线束的价值不仅体现在“线细”，还体现在连接器、线材和整套线束能够共同适应有限的结构空间。CABLINE®-UX II采用0.25mm Contact Pitch，配合高度约为1.04mm、最大约1.10mm，深度约2.4mm，40Pin连接器宽度按照4.1＋（0.25×Pin数）mm计算，40Pin约为14.1mm。与此同时，I-PEX资料还给出了40Pin极细同轴线束穿过约Φ2.66mm转轴内部空间的应用参考。因此，83052-100B-01-D 40Pin、100MM这类极细同轴线束尤其适合对厚度、宽度、弯折空间以及内部走线半径要求较高的产品设计，可用于显示模组、笔记本电脑转轴、高速摄像模组及其他小型化设备内部信号连接。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对 I-PEX 83052-100B-01-D 的兼容替代开发，工程师和采购人员不建议仅以“40Pin、100MM”作为判断依据，而应同时核对连接器型号、Pin数、线材规格、阻抗、线缆外径、线序、出线方向、屏蔽结构以及整机高速信号性能。本产品对应的线材端连接器型号为 20532-040T-02-1，因此在国产替代或二次开发过程中，应重点围绕该连接器接口及40Pin结构进行匹配，并结合实际设备对信号完整性、EMI、机械尺寸和装配可靠性进行验证。我们公司可提供：I-PEX 83052-100B-01-D兼容替代线束方案，可根据客户实际产品需求，对100MM长度、40Pin规格及极细同轴线材进行匹配开发，为工程师提供样品验证及批量生产支持。

-------------------------------------------------------------------------------------------------

从单一线束替代走向完整的高速连接方案
I-PEX 83052-100B-01-D的产品特点可以概括为40Pin高密度连接、0.25mm超窄Pitch、100MM线束长度、极细Micro-Coaxial结构以及适用于超薄空间的连接设计。对于需要进行原厂线束替代的工程师和采购人员而言，真正有价值的替代方案不仅是外观尺寸相近，更重要的是连接器接口、线序、线材结构、屏蔽性能、机械装配和高速信号传输能力能够满足实际应用要求。我是【联邦电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。依托极细同轴线束制造能力，我们公司可围绕 83052-100B-01-D开展兼容替代及定制化生产，为客户提供从样品打样、参数匹配到批量制造的极细同轴线束解决方案，帮助电子设备制造商降低供应链成本并提升线束供应的灵活性。
