I-PEX 82446-100B-02-D CABLINE®-UX II 0.25mm连接器极细同轴线束替代品

极细同轴线束是如何工作的？核心在于“同轴传输+屏蔽隔离”
极细同轴线束并不是简单地把普通导线做得更细，而是利用同轴传输结构完成高速信号的稳定传递。典型极细同轴线由中心导体、绝缘层、屏蔽层和外部保护结构组成，信号主要沿中心导体传输，而外围屏蔽层则承担电磁隔离和回流路径相关作用。当高速电信号进入线缆后，同轴结构能够让信号与周围屏蔽层保持相对稳定的电气关系，从而降低外部干扰以及相邻通道之间的串扰风险。对于工程师而言，极细同轴线的价值就在于能够在很小的线径和有限布线空间中，同时兼顾高速信号传输、柔性和屏蔽性能。I-PEX也明确将CABLINE®系列极细同轴线束定位于具有高柔性和屏蔽特性的高速、大容量数据传输应用。

-------------------------------------------------------------------------------------------------

从“线材—连接器—PCB”看82446-100B-02-D的信号传输原理

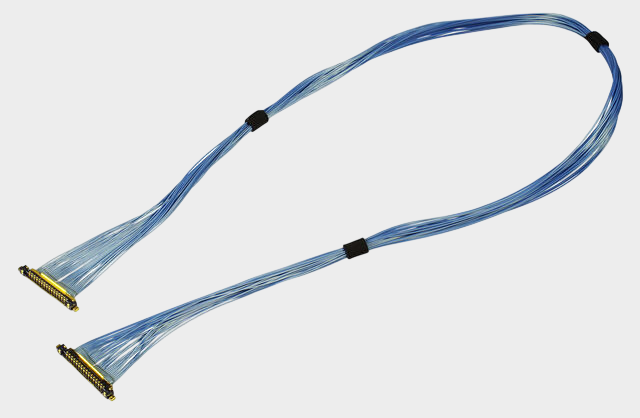

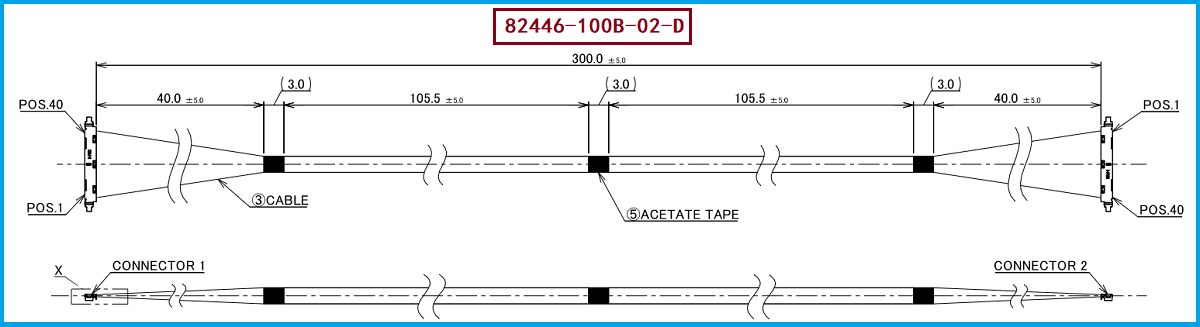

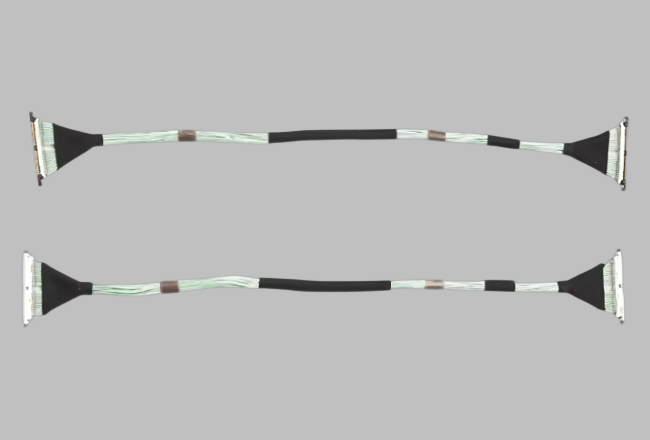

I-PEX 82446-100B-02-D是CABLINE®-UX II 40Pin极细同轴线束，采用40根Micro-Coaxial Cable，标准线规为AWG #46，线束长度为300mm，Line Definition为1-N。其线材端采用20532-040T-02-1连接器组件，对应CABLINE®-UX II 40Pin、0.25mm Pitch连接结构。实际信号传输并不是单纯从“线的一端传到另一端”，而是形成“极细同轴线→连接器端部→板端Receptacle→PCB”的完整信号通路；同时，CABLINE®-UX II设计有多点接地路径，可将Wire Shield、Ground Bar、Plug Shell、Receptacle Shell与PCB连接起来，为屏蔽和EMC设计提供连续路径。官方资料还给出了该系列参考传输速度5 Gbps/lane NRZ，并列出USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考标准。 对工程师来说，这意味着评价一条极细同轴线束时，不能只看“是否导通”，还需要关注线材阻抗、连接器结构、屏蔽接地、线序以及整机高速信号完整性。

-------------------------------------------------------------------------------------------------

为什么极细同轴线能够做到“又细、又密、又柔”？82446-100B-02-D的结构优势
极细同轴线束的另一个核心工作原理，是通过缩小单根信号通道的物理尺寸，让多通道信号能够集中布置，同时利用连接器的窄Pitch设计进一步压缩PCB连接区域。CABLINE®-UX II采用0.25mm Contact Pitch，支持30、34、40、50Pin，其中40Pin版本的连接器宽度按照官方公式为4.1＋（0.25×Pin数）mm，配合高度约为1.04mm、深度约2.4mm。官方产品详情还展示了采用约0.24mm外径同轴线加工的40Pin线束可穿过约Φ2.66mm内径的转轴或软管，因此特别适合笔记本电脑转轴、超薄显示设备及其他狭窄空间应用。 对于本型号而言，82446-100B-02-D + 20532-040T-02-1 + AWG46 Micro-Coax形成了高密度极细同轴连接方案；而从连接器兼容能力来看，CABLINE®-UX II还支持AWG44、AWG46 Micro-Coax以及AWG39 Discrete Wire，因此用户在进行替代开发时，不能仅凭“AWG数字相近”判断兼容，还需要结合具体线材外径、阻抗、端子加工和高速信号性能进行确认。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于工程师和采购人员来说，82446-100B-02-D的替代重点应该从“完整线束系统”而不是单独连接器出发。首先需要确认目标产品为CABLINE®-UX II 40Pin结构，线材端连接器为20532-040T-02-1，并确认连接器Pitch为0.25mm；其次需要确认Micro-Coax线材规格、AWG、阻抗、外径、300mm长度以及1-N线序，同时核对连接器尾部固定、屏蔽连接和整体尺寸。I-PEX官方当前页面将82446-100B-02-D列为40Pin、Micro-Coaxial、46AWG、L=300mm、1-N的Sample Harness。 值得特别说明的是，20532-040T-02-1对应的CABLINE®-UX II 40Pin Plug Housing本身支持的Micro-Coax规格包括AWG44和AWG46；如果客户要求使用AWG#40线材，则不能仅依据“连接器可适配”直接判定最终线束兼容，应进一步根据具体AWG#40线材的外径、端接尺寸、阻抗及高速信号要求进行工程验证。我们公司可提供：I-PEX 82446-100B-02-D兼容替代线束方案，可根据客户样品、图纸及实际应用需求，对40Pin极细同轴线束进行结构匹配、线材选型、端接加工和批量生产，为客户提供兼容替代及国产化供应方案。

-------------------------------------------------------------------------------------------------

极细同轴线束的工作原理，本质是“小型化结构下的稳定高速信号传输”
极细同轴线束的工作原理可以概括为：利用中心导体完成信号传输，通过绝缘层控制电气特性，再借助外围屏蔽层降低外部干扰和通道间串扰，最后通过高密度极细同轴连接器将信号可靠地连接至PCB系统。以I-PEX 82446-100B-02-D为例，40根AWG46 Micro-Coax、0.25mm Pitch的40Pin CABLINE®-UX II连接结构以及多点接地设计，共同构成了适合轻薄、高密度电子设备的极细同轴线束方案。我是【联邦电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。对于工程师，应重点验证线材、阻抗、线序、连接器、屏蔽和SI性能；对于采购人员，则应重点关注型号兼容、制造能力、供应稳定性和批量一致性。通过专业的极细同轴线束制造与兼容替代能力，可以帮助客户在满足原有结构和性能要求的基础上，获得更加灵活的供应选择。
