I-PEX 82658-100B-02-D CABLINE®-UX II 0.25mm连接器极细同轴线束替代品

极细同轴线束为什么能够满足高速信号传输需求？
在笔记本电脑、平板电脑、显示模组、AR/VR设备等产品不断向轻薄化和高速化发展的情况下，内部连接线不仅要“传得快”，还要尽量降低信号衰减、串扰、反射和外部电磁干扰。极细同轴线束采用中心导体、绝缘层、屏蔽层及外护套构成相对完整的传输结构，相比普通多芯导线更适合对阻抗控制和信号完整性要求较高的高速信号连接。I-PEX CABLINE®-UX II采用0.25mm Contact Pitch、Vertical（Right Angle）结构，官方给出的参考传输速度为5Gbps/lane NRZ，并支持USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用。因此，极细同轴线束的价值并不只是“线径更细”，而是在有限空间中同时兼顾高速传输、屏蔽和柔性布线。

-------------------------------------------------------------------------------------------------

I-PEX 82658-100B-02-D：40PIN、0.25MM Pitch的高密度线束方案

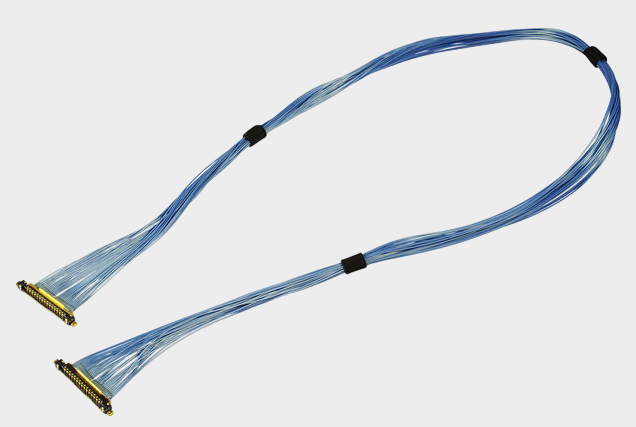

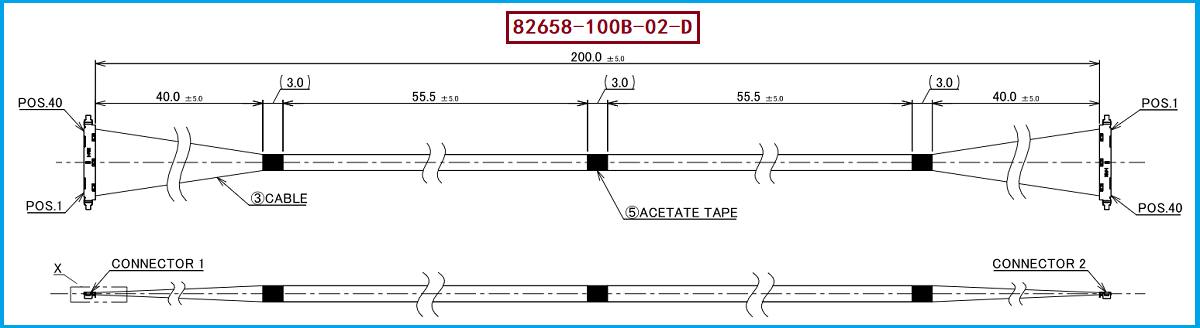

本次对应的产品型号为 I-PEX 82658-100B-02-D，属于CABLINE®-UX II 40Pin极细同轴线束。根据I-PEX官方型号资料，该Harness采用46AWG Micro-Coaxial Cable，长度200mm，线位定义为1-N；其线材端使用的连接器型号为 20532-040T-02-1，连接器为40PIN、0.25MM间距。40Pin与0.25mm Pitch意味着更多信号通道可以集中在较小的连接区域内，同时CABLINE®-UX II的超薄结构有利于在有限空间中进行布线。I-PEX官方还提供了40Pin线束通过小型转轴或小直径管路的应用参考，说明该系列特别适合轻薄化、转轴化和高密度内部连接场景。

-------------------------------------------------------------------------------------------------

极细同轴线束如何保证信号质量？关键在于阻抗、屏蔽与连接结构协同
高速信号传输过程中，信号质量会受到阻抗不连续、插入损耗、回波损耗、串扰以及EMI等因素影响，因此不能只关注极细同轴线本身，还必须将线材、连接器和端部加工视为一个完整的高速传输链路。以 82658-100B-02-D 为例，其采用46AWG Micro-Coaxial Cable，并与CABLINE®-UX II 40Pin连接结构配合；I-PEX官方资料显示，该连接器采用多点接地设计，使Wire Shield、Ground Bar、Plug Shell、Receptacle Shell与PCB之间形成连续的接地路径，有助于改善EMC表现和高速信号完整性。同时，0.25mm Pitch的高密度结构可以在较小空间内实现多通道连接。需要强调的是，官方5Gbps/lane属于参考传输指标，实际整机信号质量还需要结合具体线材、连接器、PCB走线、信号分配和SI测试进行验证。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议：工程师与采购应重点确认哪些参数？

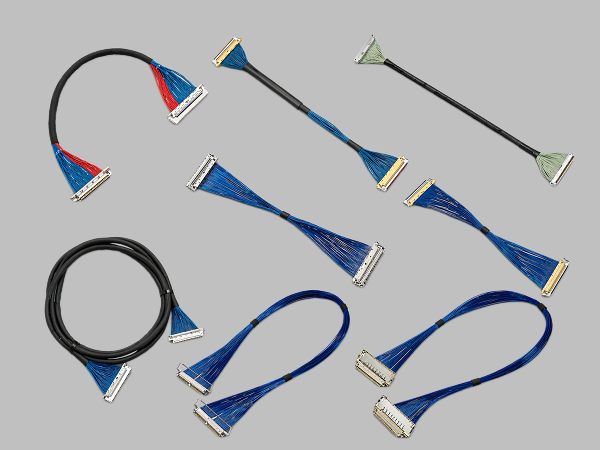

对于 I-PEX 82658-100B-02-D 的兼容替代，不能仅以“40Pin、200mm极细同轴线”作为采购条件，而应同时确认连接器、Pin数、Pitch、线材规格、阻抗、长度和线位定义。该产品线材端连接器为 20532-040T-02-1，规格为40PIN、0.25MM Pitch，线束采用46AWG Micro-Coaxial Cable，长度为200mm，并采用1-N线位定义；这些参数直接关系到PCB端的脚位对应、机械装配以及高速信号传输性能。对于工程师，应重点验证连接器机械尺寸、线位定义、阻抗一致性及SI性能；对于采购人员，则建议在询价文件中完整注明 82658-100B-02-D、40PIN、0.25MM、46AWG、200mm、1-N、20532-040T-02-1，避免不同规格产品混用。我们公司可提供：I-PEX 82658-100B-02-D兼容替代线束方案，可依据客户样品、工程图纸及实际应用需求，对连接器、极细同轴线材、线长、Pin位及线束加工工艺进行匹配开发。

-------------------------------------------------------------------------------------------------

从“能传输”到“稳定传输”，极细同轴线束需要系统化控制
极细同轴线束保证信号质量并不是依靠单一结构，而是通过极细同轴线材、受控的传输结构、连接器高密度设计、屏蔽接地以及精密端部加工共同实现。I-PEX 82658-100B-02-D以40Pin、0.25mm Pitch、46AWG Micro-Coaxial Cable、200mm长度和1-N线位定义为主要特征，适合对空间、信号传输和布线柔性同时有要求的电子设备内部连接。我是【联邦电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。对于国产替代和第二供应商开发而言，只有同时控制连接器型号 20532-040T-02-1、40PIN/0.25MM Pitch、线材规格、长度、线位定义以及高速信号性能，才能真正实现稳定可靠的兼容替代。
