I-PEX 82657-100B-02-D CABLINE®-UX II 0.25mm连接器极细同轴线束替代品

34Pin、300MM设计，面向高密度高速信号连接

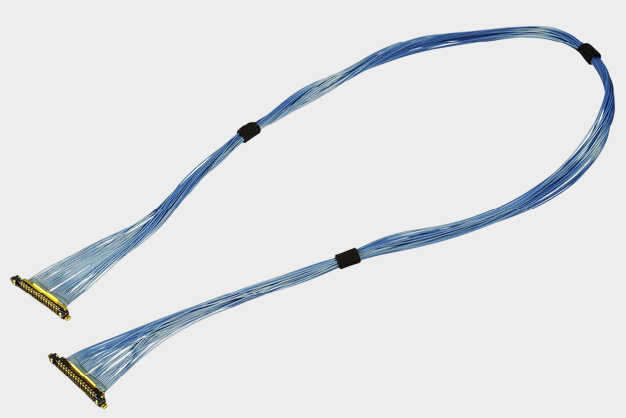

I-PEX 82657-100B-02-D 是 CABLINE®-UX II 系列34Pin极细同轴线束，官方资料显示该型号采用 Micro-Coaxial Cable AWG#46、50Ω、300mm长度、1-N线位定义，两端采用CABLINE®-UX II Plug结构。其线材端使用的连接器型号为 20532-034T-02-1，对应34Pin Plug Housing；配套的Plug Cable Assembly为20531-034T-02-1，Metal Cover为2799-0341。CABLINE®-UX II本身采用0.25mm Contact Pitch、Vertical Right Angle结构，配合高度约1.04mm，并提供30、34、40、50Pin规格，适合笔记本电脑、平板、显示模组及其他空间受限设备中的高速内部连接。对于工程师而言，82657-100B-02-D的选型重点不仅是34Pin和300MM长度，还必须确认50Ω阻抗、AWG46线径、1-N线序以及连接器端结构；采购人员则应以完整料号和工程规格作为替代供应商审核依据。

-------------------------------------------------------------------------------------------------

极细同轴线束如何做到超低信号损耗？关键在阻抗与结构控制
极细同轴线束要实现较低的高速信号损耗，并不是单纯依靠“线越细越好”，而是需要综合控制导体、绝缘层、屏蔽层、阻抗一致性、连接器端接以及线束加工工艺。对于 82657-100B-02-D，其采用AWG#46、50Ω Micro-Coax，在线材本身已经非常细的情况下，更需要保持同轴结构的稳定性，减少阻抗突变和信号反射；同时，连接器端的线缆排列、屏蔽连接以及端接一致性也会直接影响高速信号完整性。CABLINE®-UX II官方资料给出的参考传输速度为 5Gbps/lane NRZ，并列出了USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用，因此在实际替代开发中，应通过插入损耗、回波损耗、串扰等SI指标进行验证，而不能仅凭外观尺寸判断线束性能。

-------------------------------------------------------------------------------------------------

从工程制造角度降低损耗，重点是控制线序、端接与屏蔽连续性
对于高速极细同轴线束而言，线材本身只是信号链路的一部分，连接器端的加工质量同样重要。82657-100B-02-D采用1-N线位定义，其34个信号通道需要按照原工程图纸进行对应，替代生产时不能将其简单加工成普通1-1线序，否则即使连接器可以正常装配，也可能无法实现原设备的电气功能。同时，CABLINE®-UX II采用多点接地设计，官方资料展示了Cable Shield、Ground Bar、Plug Shell、Receptacle Shell到PCB的接地路径，有助于维持屏蔽连续性。因此，在生产兼容替代线束时，需要控制剥线长度、同轴结构完整性、端接位置、屏蔽层处理、胶固位置及线材排列，尽量避免加工过程中产生阻抗不连续、屏蔽破坏或局部结构变形，从而为降低插入损耗和改善高速信号完整性提供基础。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

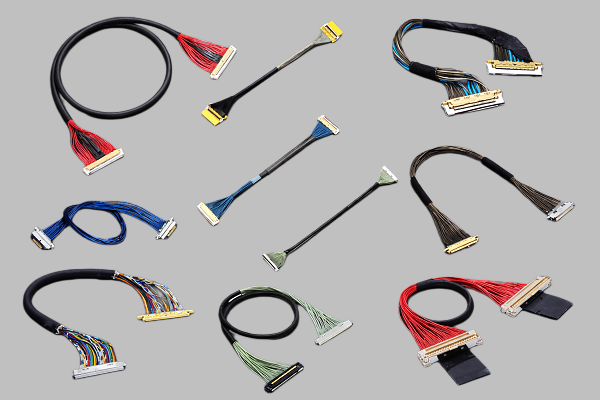

针对 I-PEX 82657-100B-02-D 的替代开发，工程师和采购人员建议重点核对 CABLINE®-UX II 34Pin、AWG#46 50Ω Micro-Coax、300MM长度、1-N线位定义以及20532-034T-02-1连接器，同时确认线材外径、屏蔽结构、端接方式及实际设备中的弯折空间。I-PEX当前官方页面也明确将82657-100B-02-D列为34Pin、46AWG、300mm、1-N的Sample Harness，并将20532-034T-02-1列为34Pin Plug Housing推荐料号。 我们公司可提供：I-PEX 82657-100B-02-D兼容替代线束方案，可依据客户原线束或工程图纸，对34Pin线位、1-N线序、300MM长度、AWG46/50Ω极细同轴线及连接器端结构进行匹配加工，并可结合实际高速信号应用，对线束的阻抗一致性、端接质量和信号完整性进行针对性验证，适用于样品替换、工程验证及批量采购项目。

-------------------------------------------------------------------------------------------------

超低损耗来自整条信号链路的协同控制
I-PEX 82657-100B-02-D 的核心特点是34Pin、300MM、AWG#46、50Ω Micro-Coax及1-N线位定义，并配套 20532-034T-02-1 连接器结构。极细同轴线束想要做到较低信号损耗，需要从50Ω阻抗控制、同轴结构稳定、线材加工、端接一致性、屏蔽连续性以及连接器匹配多个环节共同控制，而不是单纯依靠某一种材料或单个参数。我是【联邦电子产品网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时联系：尹经理 18013280527（微信同号）。对于需要寻找I-PEX原厂线束替代方案的工程项目，只有完整匹配产品料号、Pin数、线材规格、长度、线位定义和连接器结构，并通过实际SI性能验证，才能真正实现稳定可靠的兼容替代。
