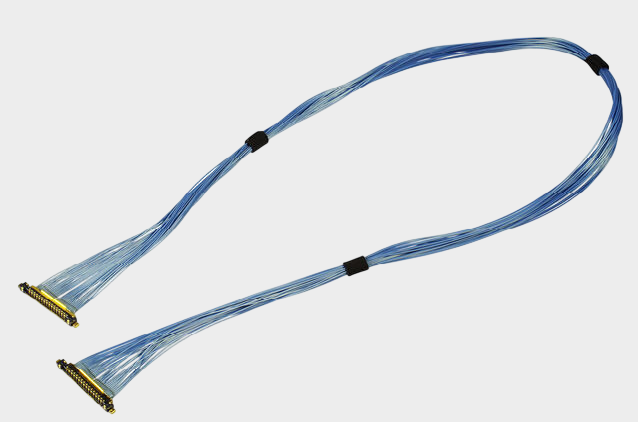

I-PEX 82656-100B-02-D CABLINE®-UX II 0.25mm连接器极细同轴线束替代品

34Pin超细结构，让无人机内部连接更灵活
随着无人机向轻量化、小型化、智能化方向发展，机身内部不仅需要布置飞控、电源和通信模块，还需要在有限空间内完成摄像头、视觉模组、显示及高速数据模块之间的信号连接。I-PEX CABLINE®-UX II采用0.25mm Contact Pitch、Vertical（Right Angle）结构，配合高度约1.04mm，支持30/34/40/50Pin，并强调小型Plug和柔软极细同轴线束适用于空间受限及转轴类结构。此次对应的 I-PEX 82656-100B-02-D 是一款34Pin、长度200mm的CABLINE®-UX II极细同轴线束，采用1-N结构；其线材端使用的连接器型号为 20532-034T-02-1。从无人机工程设计角度看，这种高密度、低空间占用的线束形式，可为机身内部模块化布线提供更大的结构设计余量。

-------------------------------------------------------------------------------------------------

极细同轴线束在无人机中有哪些“隐秘应用”？
无人机中的极细同轴线束并不一定出现在用户肉眼容易看到的位置，更多时候承担的是机身内部高速信号的“幕后连接”。例如，在云台相机与主控或图像处理模块之间，需要传输图像、控制等信号；在视觉避障、AI识别等系统中，也需要将摄像头采集的数据稳定送往处理单元；此外，在折叠机臂、狭窄机身腔体以及小型转轴附近，传统较粗线缆容易受到空间和弯折半径限制，而极细同轴线束凭借较小尺寸和柔性，可以更适合这类内部走线需求。I-PEX官方资料也特别展示了CABLINE®-UX II柔性极细同轴线束穿过小型转轴或小直径管道的应用示例，并指出约0.24mm外径的同轴线加工线束可通过约Φ2.66mm内径空间。需要注意的是，这些属于产品结构和应用能力参考，并不意味着82656-100B-02-D本身就是某一款无人机的原装线束。

-------------------------------------------------------------------------------------------------

工程师关注的不只是“细”，更要关注信号与结构匹配

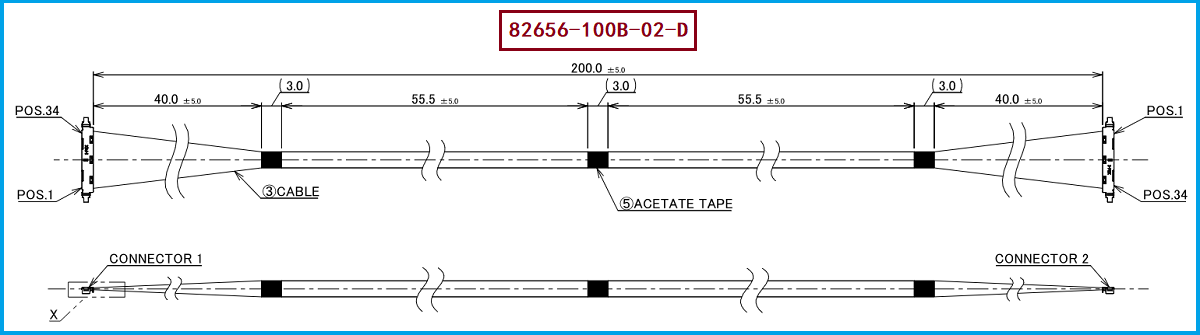

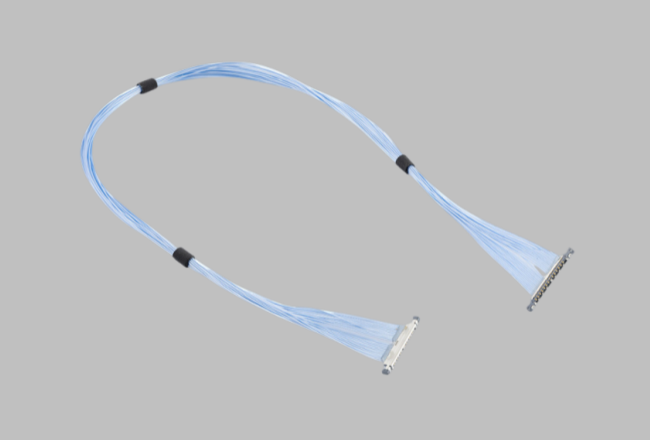

对于 82656-100B-02-D 的替代开发，工程师需要同时关注连接器、线材、线序和长度，而不能只按照外观寻找相似产品。该PDF对应线束采用34根 AWG#46、50Ω、蓝色Micro-Coaxial Cable，总长度为200±5mm，并采用1-N线序；两端涉及CABLINE®-UX II Plug结构，其中线材端Housing型号为 20532-034T-02-1，同时配套Plug Cable Assembly及Metal Cover等部件。CABLINE®-UX II官方资料显示，该系列支持AWG44/AWG46 Micro-Coax，并具有Cable Shield、Ground Bar、Plug Shell、Receptacle Shell至PCB的多点接地路径，有利于高速信号连接中的EMC设计。对于无人机这种电机、ESC、无线通信等干扰源较为集中的设备，替代线束尤其需要验证阻抗、屏蔽连续性、端接可靠性、弯折寿命及信号完整性。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果客户正在寻找 I-PEX 82656-100B-02-D 的兼容替代产品，建议首先锁定34Pin、200mm、1-N结构，再核对 20532-034T-02-1 连接器、Micro-Coax线材规格、50Ω阻抗、线材外径、Pin对应关系以及连接器端加工方式。I-PEX官方当前页面明确将82656-100B-02-D列为34Pin、200mm、1-N、46AWG Micro-Coax的Sample Harness，同时同系列还提供100mm和300mm等长度方案，可作为工程选型参考。 对于无人机、云台摄像、视觉设备及其他小型化电子产品，如果需要第二供应商、国产替代或定制长度，我们公司可提供：I-PEX 82656-100B-02-D兼容替代线束方案，可根据客户样品、图纸及实际设备结构，对连接器、线材、长度、线序和端部加工进行匹配开发，帮助工程团队降低替代验证和采购导入难度。

-------------------------------------------------------------------------------------------------

小线束承担的是无人机内部关键数据通道
从 I-PEX 82656-100B-02-D 可以看到，极细同轴线束虽然体积很小，却可能承担无人机内部摄像、视觉、控制及高速数据模块之间的重要连接任务。对于工程师而言，真正需要关注的是34Pin、200mm、1-N线序、AWG#46/50Ω Micro-Coax以及 20532-034T-02-1 等关键参数之间的整体匹配；我是【联邦电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。对于采购人员而言，则应避免仅凭“34Pin+200mm”进行替换，而应同步确认连接器、线材、阻抗、线序及加工质量。只有做到结构尺寸、材料规格和电气性能的综合匹配，才能让极细同轴线束在无人机等小型化设备中真正实现稳定、可靠的高速信号连接。
