什么是极细同轴线束？为什么越来越多高速设备采用它？

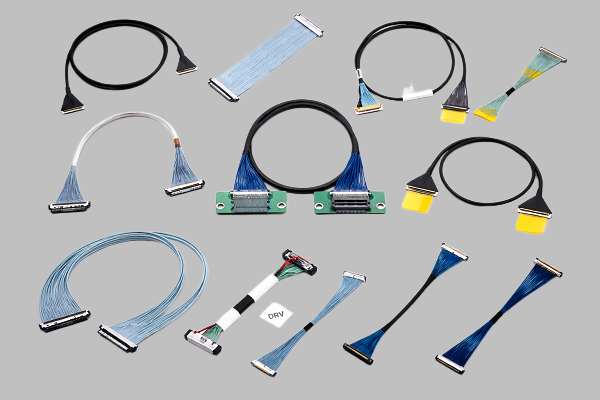

极细同轴线束，简单来说，就是将多根超细规格的同轴电缆按照指定线序、长度和连接器结构进行加工，并在两端安装微型连接器后形成的高密度信号传输组件。与普通多芯线相比，极细同轴线内部具有独立的信号导体、绝缘层及屏蔽结构，因此在实现线束小型化的同时，可以兼顾高速信号传输与抗干扰需求。对于笔记本电脑、平板电脑、显示模组、摄像头模组及其他空间受限设备而言，设备内部空间不断压缩，传统线缆越来越难以同时满足“细、柔、高速、可靠”的要求，因此极细同轴线束成为工程师进行高密度内部连接时的重要方案。I-PEX的CABLINE®-UX II系列采用0.25mm Contact Pitch、垂直/90°出线结构，并提供30、34、40、50Pin规格，产品定位正是空间有限的小型电子产品。

-------------------------------------------------------------------------------------------------

I-PEX 82905-100B-02-D：34Pin、0.25mm Pitch与AWG规格值得重点关注

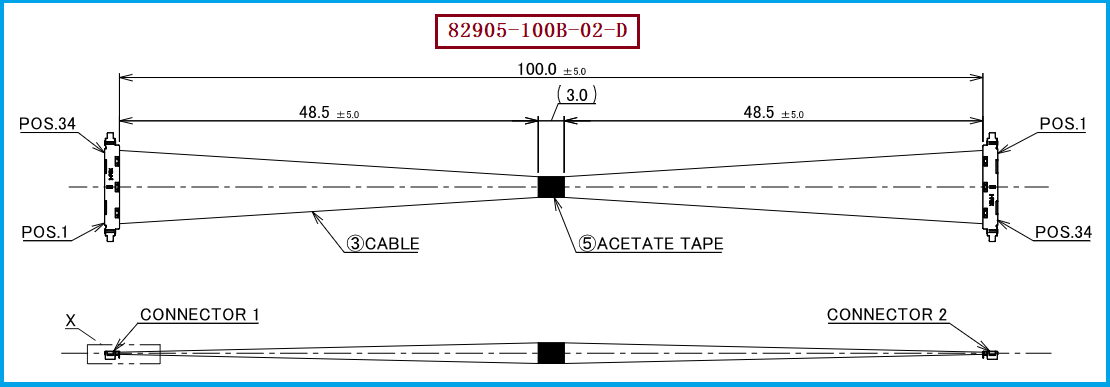

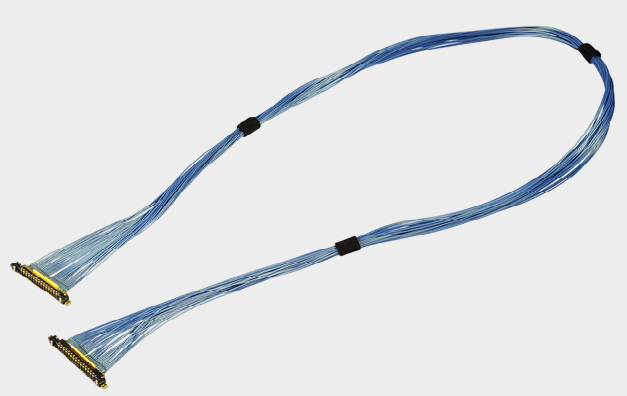

本次介绍的极细同轴线束产品料号为 I-PEX 82905-100B-02-D，对应 CABLINE®-UX II 34Pin、100mm、1-N结构的线束方案。根据I-PEX官方资料，该型号采用Micro-Coaxial Cable、AWG#46、50Ω规格，属于34Pin极细同轴线束。其线材端使用的连接器型号为 20532-034T-02-1，属于CABLINE®-UX II 34Pin Plug Housing；该系列连接器采用0.25mm间距，适合高密度、小型化设备内部连接。需要注意的是，客户提出的“连接器可适配AWG#40”属于具体项目的线材适配要求，而82905-100B-02-D官方标准Harness本身标注的是AWG#46，因此工程师和采购人员在替代时不能只根据连接器型号判断线材规格，还应结合原始线束图纸、实际线材外径、阻抗及端接工艺进行确认。

-------------------------------------------------------------------------------------------------

为什么工程师关注的不只是Pin数，而是整套线束匹配？
对于极细同轴线束替代项目而言，“34Pin”只是基础条件，真正影响兼容性的还包括连接器型号、0.25mm Pitch、线材AWG、阻抗、外径、长度、线序、出线结构及屏蔽处理等。例如，I-PEX官方将82905-100B-02-D定义为34Pin、Micro-Coaxial 46AWG、100mm、1-N线束，这意味着替代产品需要尽可能按照原方案的机械结构和电气特性进行匹配，而不能简单地用普通34芯线代替。CABLINE®-UX II本身采用多点接地设计，官方资料展示的屏蔽路径包括Wire Shield、Ground Bar、Plug Shell、Receptacle Shell及PCB，有利于高速信号连接中的EMC设计；其参考传输速度为5Gbps/lane NRZ，并可参考应用于USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP等接口场景。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于需要替换 I-PEX 82905-100B-02-D 的客户，建议工程师首先确认设备端使用的CABLINE®-UX II 34Pin连接器结构，再核对线材端连接器 20532-034T-02-1、0.25mm Pitch、线材AWG及阻抗等关键参数；采购人员则建议在询价时同时提供原线束料号、连接器型号、线长、Pin数、线序及样品，以便供应商准确确认。特别是本型号官方标准Harness采用AWG#46，而客户项目若要求使用AWG#40，则应进一步确认连接器端接能力、线材外径及实际装配空间，不能直接将不同AWG规格视为完全等效。基于极细同轴线束的制造能力，我们公司可提供：I-PEX 82905-100B-02-D兼容替代线束方案，可根据客户实际产品需求，对连接器、Pin数、Pitch、AWG、阻抗、长度、线序及整体加工结构进行匹配，为工程验证、样品试制及批量采购提供替代线束支持。

-------------------------------------------------------------------------------------------------

极细同轴线束的核心价值，是在有限空间内兼顾高速与可靠连接
从工程应用角度来看，极细同轴线束并不是简单地把普通线缆做得更细，而是在有限空间内，通过微型连接器、极细同轴电缆、屏蔽结构和精密端接工艺，实现高密度、小型化、高速信号传输及EMC性能之间的平衡。我是【联邦电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。I-PEX CABLINE®-UX II凭借0.25mm间距、超小型结构和多种Pin数方案，为轻薄型及空间受限设备提供了适合的连接平台；而 I-PEX 82905-100B-02-D 则是其中34Pin、100mm、1-N的具体极细同轴线束型号。对于需要国产替代、兼容替代或定制加工的工程师和采购人员而言，准确核对20532-034T-02-1连接器、0.25mm Pitch、AWG规格、阻抗、长度及线序，是确保替代线束能够顺利导入的重要基础。
