I-PEX 83048-100B-01-D CABLINE®-UX II 0.25mm连接器极细同轴线束替代品

I-PEX 83048-100B-01-D：面向高密度连接需求的30Pin极细同轴线束
对于笔记本电脑、平板电脑、显示模组及其他空间受限的电子设备而言，内部线束既要满足高速信号传输，又要尽可能减少占用空间。I-PEX CABLINE®-UX II系列正是针对这一需求推出的0.25mm超窄间距极细同轴连接方案。根据I-PEX官方资料，CABLINE®-UX II采用Vertical / Right Angle垂直直角插拔结构，支持30、34、40、50Pin，并具有较小的连接器结构和多点接地设计。 本次对应的产品为极细同轴线束产品料号/型号：I-PEX 83048-100B-01-D，属于30Pin、1-1直通结构的极细同轴线束，配套线材端连接器型号为20532-030T-02，连接器为30PIN、0.25MM Pitch。对于工程师来说，这类配置能够在有限PCB及机构空间内实现多路信号的紧凑连接；对于采购人员来说，明确料号、Pin数、Pitch以及线束结构，则有利于快速确认替代产品和供应商的技术匹配度。I-PEX官方产品页面也将83048列为30Pin、300mm、1-1 Harness。

-------------------------------------------------------------------------------------------------

极细同轴线到底强在哪些方面？关键在于“小、稳、高速”
极细同轴线并不只是把普通线材做得更细，其优势来自同轴结构、阻抗控制和屏蔽能力的综合作用。对于高速信号而言，信号线周围的屏蔽结构有助于降低外部电磁干扰，同时减少信号之间相互串扰对传输稳定性的影响；而稳定的特性阻抗则是进行高速信号传输时需要重点关注的因素。CABLINE®-UX II本身采用多点接地设计，I-PEX将其定位为具有EMC保护能力的极细同轴连接方案，并支持AWG44、AWG46 Micro-Coaxial Cable。 更细的线径还意味着更高的布线密度和更灵活的空间利用，因此在显示模组、转轴、摄像模组以及轻薄型电子设备内部，极细同轴线能够在“空间占用”和“信号传输”之间取得较好的平衡。对于工程师而言，选择极细同轴线时不能只关注外径，还应结合AWG、阻抗、连接器Pitch、Pin数、屏蔽方式、线长以及实际高速信号要求综合判断；对于采购人员而言，也应避免仅以“同样30Pin”判断产品是否能够替代。

-------------------------------------------------------------------------------------------------

83048-100B-01-D的结构与选型重点：连接器、Pitch、线束定义缺一不可

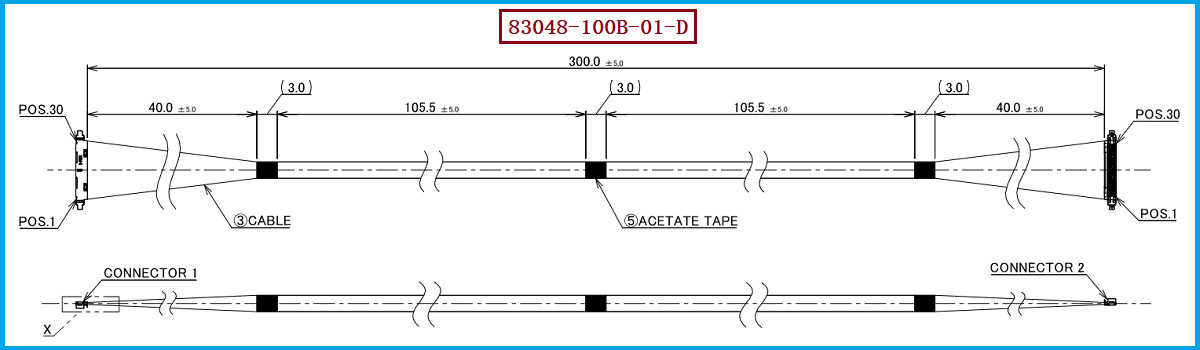

从本次产品图纸及相关CABLINE®-UX II资料来看，I-PEX 83048-100B-01-D属于30Pin 1-1线束方案，线材端使用20532-030T-02，连接器为30PIN、0.25MM Pitch，对应CABLINE®-UX II的超窄间距连接结构。I-PEX官方资料显示，该系列的Contact Pitch为0.25mm，Mated Height约为1.04mm，并提供30/34/40/50Pin规格；30Pin 1-1线束系列还包括83046（100mm）、83047（200mm）和83048（300mm）。 因此在实际替代选型时，工程师应重点核对“30Pin + 0.25mm Pitch + 对应Plug结构 + 极细同轴线规格 + 1-1线序 + 线长”这一完整组合，而不能只按照连接器外形进行判断。尤其对于高速信号应用，线材阻抗、屏蔽结构、端接工艺及线束成型一致性都会直接影响最终使用效果。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果原设备使用的是I-PEX 83048-100B-01-D，建议采购和研发人员首先确认原线束的30Pin、0.25mm Pitch连接器配置、线材规格、1-1线序、长度以及两端连接器结构，再进行兼容替代。I-PEX官方资料显示，CABLINE®-UX II 30Pin除了1-1结构的83048之外，还有1-N结构的82070-100B-02-D，两者虽然同属30Pin、46AWG Micro-Coaxial Harness，但线束定义不同，因此不能简单互换。 对于需要国产化、供应链优化、成本控制或第二供应商导入的项目，我们公司可根据原产品图纸及样品进行线材、连接器、Pin数、Pitch、线序、长度及加工结构匹配，我们公司可提供：I-PEX 83048-100B-01-D兼容替代线束方案，帮助工程师减少重新设计工作量，同时为采购人员提供可落地的极细同轴线束替代选择。具体替代是否完全适配，应以实际产品规格、连接器匹配及客户终端测试结果为准。

-------------------------------------------------------------------------------------------------

用更小的线材实现更高密度、更可靠的内部连接
从工程应用角度看，极细同轴线束真正的优势并不是单纯“线很细”，而是能够将小型化、高密度布线、屏蔽抗干扰以及高速信号传输结合在一起。I-PEX CABLINE®-UX II采用0.25mm Pitch、直角垂直插拔及多点接地设计，为空间受限设备提供了紧凑的连接方式。 对于本次的I-PEX 83048-100B-01-D，其30Pin、0.25MM Pitch及20532-030T-02线材端连接器配置，是进行替代开发时的重要识别信息。我是【联邦电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。我们公司专注于极细同轴线束的生产制造，可围绕客户实际应用需求提供兼容替代及定制化线束方案，为研发工程师的产品设计、样品验证和采购人员的供应链选型提供支持。
